Bagaimana untuk membuat twist wayar yang baik

Artikel ini mempunyai tajuk yang agak provokatif. Saya yakin bahawa akan segera menjadi orang yang akan menulis secara bertulis, mengatakan bahawa memutar adalah haram dan menurut PUE, twisting wayar adalah dilarang.

Tiada siapa yang berhujah dengan ini. Sekiranya bukan untuk fakta bahawa, walaupun semua yang ditulis dalam EMP, sebahagian besar sambungan wayar di wilayah bekas negara Soviet yang besar masih dipintal.

Saya tidak akan berdebat dengannya twisting wayar yang baik - Ini adalah cara yang paling boleh dipercayai dan berkualiti tinggi untuk menghubungkan wayar, walaupun mereka sentiasa cuba membuktikannya kepada saya. Ia seolah-olah seseorang juga membuat ukuran dan membandingkan penurunan voltan pada sentuhan dan pada keseluruhan sekeping wayar, jadi pada sentuhan itu ternyata kurang. Mungkin ini adalah sesuatu dari bidang mitologi di kalangan juruelektrik. Kami hanya akan meneruskan dari fakta bahawa berpusing yang baik boleh dipanggil salah satu peringkat dan elemen yang sangat penting dalam kaedah seperti menyambung wayar, seperti solder atau kimpalan.

Sebelum membincangkan lebih lanjut mengenai pemutar yang betul, mari kita perhatikan apa yang akan berlaku jika wayar disambungkan seperti itu, tanpa teknologi, "bagaimana ia berlaku." Dalam kes ini, pada titik hubungan dua wayar berlaku rintangan hubungan. Terdapat dua sebab untuk ini - pengurangan kawasan keratan rentas pada titik hubungan (terutamanya disebabkan oleh mikroprotrusions semasa sambungan) dan kehadiran filem oksida pada wayar.

Filem oksida - hasil daripada interaksi atom logam yang terasnya terdiri daripada oksigen. Filem oksida sedemikian mempunyai ketahanan yang sangat baik. Filem oksida tidak hanya terdapat dalam logam mulia - emas, platinum, dan sebagainya (kerana mereka juga "mulia", yang tidak bertindak balas dengan sesiapa sahaja). Dalam perak, rintangan khusus filem oksida adalah sama seperti logam itu sendiri, jadi perak digunakan secara aktif dalam hubungan pelbagai peranti elektrik.

Apabila wayar dipanaskan oleh arus yang melaluinya, rintangan hubungan peralihan semakin meningkat, kerana haba yang dihasilkan tidak dikeluarkan sepenuhnya ke alam sekitar, tetapi juga memanaskan wayar itu sendiri, termasuk memutar.

Akibatnya, semua ini boleh membawa kepada proses seperti salji, apabila tempat memutar semakin panas. Berikut adalah salah satu punca kebakaran yang disebabkan oleh apa yang dipanggil "kesalahan dalam pendawaian."

Saya bertemu dengan satu kes apabila sentuhan aluminium di rumah negara jiran hanya satu hari. Alasan untuk ini bukan hanya kehadiran berputar berkualiti rendah, tetapi juga bahan teras konduktif wayar. Mengapa kawat tembaga sentiasa lebih baik daripada aluminium laman web ini telah ditulis.

Perkara yang paling menarik adalah bahawa tiada pemutus litar dan fius di papan suis akan membantu dalam kes ini, kerana mereka bertindak balas terhadap peningkatan arus dalam litar. Dalam kes kita, semasa tidak berubah, ia hanya lebih panas dan memanaskan titik hubungan kedua-dua wayar.

Berdasarkan ini, kita dapat menyimpulkan bahawa Twist wayar yang baik perlu, pertama sekali, supaya rintangan hubungan peralihan sentiasa stabil dan tidak berubah dari masa ke masa.

Jadi, apa yang anda perlukan untuk membuat twist wayar yang baik?

Pertama anda perlu mengeluarkan penebat tanpa merosakkan teras wayar. Bahagian yang terdedah dari urat dibersihkan kotoran dengan kain bersih yang direndam dalam aseton atau semangat putih. Kemudian kita membersihkan urat dengan berus logam atau kertas pasir ke kilauan logam.

Seterusnya, kita memutarkan vena yang dilucutkan dengan dua tang. Untuk melakukan ini, bengkok hujung wayar pada sudut 90^kira-kira pada jarak sama dengan 7-10 diameter teras dari kepingan penebat, dan kita mulakannya untuk satu sama lain. Kami angin dengan tang 5-7 bertukar satu teras ke yang lain.

Kami bergiat 5-7 bertukar teras lain dan menutup sambungan dengan tang, iaitu. kita mengetatkan dengan dua tang giliran urat dalam arah bertentangan. Kemudian ketat bujur hujung wayar.

Untuk membuat cawangan, diperlukan untuk mengetepikan teras 10-15 teras cawangan di sekitar teras utama. Letakkan cawangan dengan dua tang, mengetatkan giliran teras dengan memindahkannya ke arah yang bertentangan. Kemudian bengkoklah akhir teras cawangan dengan ketat. Selepas semua operasi ini, twist akan menjadi mekanikal yang kuat dan boleh dipercayai.

Terdapat banyak cara lain untuk menyambungkan kabel yang dipintal. Semua kaedah ini juga diberi nama ciri.

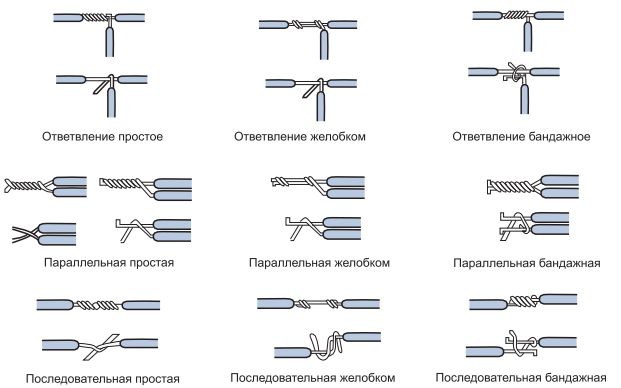

Sebagai contoh, berikut adalah beberapa cara yang ditunjukkan dalam satu buku terkenal untuk juruelektrik muda:

Pilihan yang saya nyatakan dalam artikel ini, menggunakan dua tang, telah diuji oleh amalan dan tidak pernah gagal.

Setelah membuat twist berkualiti tinggi, wayar boleh dipateri (sedikit digunakan kerana kerumitan), dikimpal (di salah satu artikel di laman web ini entah bagaimana membuktikan bahawa kimpalan adalah cara terbaik untuk menyambung wayar).

Satu twist yang baik diperlukan, sebagai contoh, untuk cara yang lebih moden dan kurang memakan wayar - apabila menggunakan mengecil tiub, yang merupakan alternatif yang baik untuk pita elektrik.

Dalam penampilan, ia kelihatan seperti cambric biasa, yang dipakai pada sentuhan dengan margin di kedua-dua arah. Kemudian haba mengalir tiub memanaskan (untuk ini anda boleh menggunakan ringan biasa, tetapi lebih baik menggunakan pengering rambut elektrik), membungkus rapat di sekitar kabel dan pasti menyisikannya.

Lakukan berputar dengan betul!

Sekiranya anda mempunyai pilihan kegemaran anda untuk menyambung wayar - berkongsi dan beritahu tentang komen di artikel!

Comments

[#1 Pavel]

Untuk mengeluarkan penebat dari wayar nipis sehingga 1.5 mm2 dan menggigitnya, saya menggunakan alat M-1U1 yang rumit. Dia mendapat saya dari seorang juruelektrik yang telah bersara. Ia terdiri daripada dua pemegang kerja dalam penutup dan kaki dengan tepi memotong. Di samping itu, terdapat cakera dengan bahagian untuk pemasangan di bawah saiz keratan rentas wayar yang dikehendaki. Dengan itu, anda boleh mengeluarkan penebat dari satu hujung dawai dalam beberapa saat. Untuk seksyen salib yang besar, saya menggunakan pisau pembinaan biasa. Apabila memotong dawai dan mengeluarkan penebat dari dawai, anda perlu memegang pisau pada satu sudut untuk wayar supaya ia tidak dipotong.
Untuk membersihkan urat, saya sentiasa mempunyai kulit kaca dan berus yang diperbuat daripada pita kad dengan saya. Perkara yang sangat bagus! Apabila membuat sentuhan, ia adalah penting untuk tidak memutar konduktor wayar, yang secara berasingan. Dan saya bersetuju dengan apa yang ditulis. Artikel ini bagus!

[#2 Sergey Nikolaenko]

Twisting yang terbaik dilakukan di tempat-tempat di mana inspektor tidak memanjat, jika tidak akan ada banyak masalah, mereka akan memaksa semua orang untuk mengulanginya. Bagi mereka, kimpalan adalah lebih baik dan blok terminal berbeza. Pada satu masa, saya juga mendapat masalah dengan SIZ. Jadi, sentuhan terlindung yang baik boleh berdiri selama 50 tahun, tidak seperti "terminal keajaiban" moden ini. Walaupun jika segala-galanya mengikut PUE, maka berpusing pasti tidak mungkin, walaupun ini sia-sia.

[#3 alex]

Twisting tidak memberi manfaat kepada pengeluar pelbagai blok terminal. Mengapa twist yang lebih baik lebih buruk, sebagai contoh, topi PPE? Secara semulajadi, berpusing juga perlu dilakukan dengan betul. Seorang juruelektrik yang baik tidak akan membuat sentuhan berkualiti rendah kiri, dan sentuhan biasa akan menjadi lebih baik daripada penyambung pseudo-duper yang berbeza dari asal-usul Cina.

[#4 Semen Deruzhinsky]

Twisting mesti dilindungi dengan baik.Paling penting, selepas anda membuat curl, tutupnya dengan penyelesaian rosin atau lemak solder dan soldernya dengan besi pematerian atau dengan cara lain. Kemudian anda perlu memohon penebat dari pita penebat kepada sentuhan soldered, supaya lapisan pita bertindih antara satu sama lain dan menangkap sebahagian daripada penebat kilang teras, dan kemudian menutupnya dengan varnis kelembapan lembapan. Hanya dalam kes ini, sentuhan akan berlangsung selama beberapa dekad, dan jika anda tidak mengasingkannya secara normal, maka, tanpa mengira teknologi memutar, ia boleh terbakar selepas beberapa bulan. Perkara utama dalam wayar twisting ialah penebat!

[#5]

Bagaimana untuk membuat sentuhan dawai fleksibel (jenis NYM) dan VVG monolitik ???

[#6 Vitaliy]

romashka,
twist selari adalah mudah (lihat gambar, contoh di sebelah kanan), NYM rapat rapat di sekeliling bahagian lurus VVG. Untuk mengelakkan sentuhan melonggarkan, sebaiknya melindungi dengan tiub penyejuk haba.

[#7]

Pada dasarnya, kawasan hubungan pada sentuhan adalah lebih besar daripada pada terminal blok terminal IMHO.

[#8]

Saya menukar kotak pengedaran seperti itu. Saya membuat sentuhan mudah selari 2-3 cm, kemudian benang twist melalui blok terminal dengan dua bolt (dijual sebagai blok terminal selama dua belas blok terminal setiap blok), dan mengepal dengan dua bolt. Ternyata twist yang agak panjang ditambah bolt tidak membiarkan sambungan dilonggarkan, ahli bomba juga terlepas. Untuk memutar sehingga empat teras 2.5 mm2 setiap satu, jalur terminal 10-16 mm2 cukup.

[#9 Dmitry]

Sudah pasti jelas bahawa beberapa orang bekerja di pemasangan ... Mengikut teknologi anda, anda tidak dapat membebaskan satu kotak sejam, terutama jika ia mengandungi 6-7 wayar! Bagi saya, tentu saja, tidak ada yang lebih baik daripada berpusing (terutamanya direbus) !!! Saya bercakap sebagai pemasang ..

[#10]

Berdasarkan ulasan (kecuali yang terakhir), tiada siapa yang bekerja di pemasangan dan tidak tahu tentangnya. Sekiranya saya menyolder setiap sentuhan, varnis, mengasingkan, kemudian varnis lagi, saya akan dibuang dari pemasangan tanpa hak untuk memulihkan. Di dalam kotak persimpangan, kabel (terutamanya VVG) dipotong, penebat dari teras dikeluarkan oleh pemotong sampingan, selepas teras teras dipintal (BURUK TURUN) dan PPE luka ke kelainan. DAN SEMUA ORANG !!! Dan tidak perlu melonjakkan otak.

Saya terlupa untuk menambah (atau pakar akan memakannya). Pembuluh-pembiat dipintal dengan tang dan lebih padat menjadi lebih baik.

[#11]

Saya memasak pengubah, saya akan bertanya apa kelemahan sambungan sedemikian? Bagaimanakah arka mempengaruhi sifat tembaga? Panjang busur itu sekurang-kurangnya 3cm, max 5cm. Pada akhir kerja.
Pengilang wayar tidak menggunakan tembaga tulen tetapi aloinya dengan sesuatu yang tidak hanya memberi kesan kepada kos tetapi juga kekerasannya. Oleh itu, sambungan klasik hilang di kawasan hubungan sejak pengarah organisasi membayar sama untuk kotak tanpa perbezaan tahap pengetatan tunas. Kebanyakan pemasang dalam mengejar wang tidak perlu memberi perhatian kepada nuansa ini. Apabila flang dipanaskan oleh arka dengan penyejukan berikutnya, ketumpatan kenalan juga jatuh bersama jelaga, soalannya sama ada kehadiran flange flange apabila kimpalan digunakan? Sekiranya kekonduksian tidak berubah selepas arka mempengaruhi tembaga, adakah pelindung perlu digunakan sebagai sink haba di titik hubungan?

[#12]

"Perkara yang paling menarik adalah bahawa tiada pemutus litar dan fius dalam papan suis akan membantu dalam kes ini, kerana mereka bertindak balas terhadap peningkatan semasa dalam litar. Dalam kes kita, arus tidak berubah, ia hanya memanaskan tempat lebih dan lebih hubungan dua wayar. "- satu kesimpulan menarik. Pemutus litar adalah peranti gabungan penyampai haba dan perlindungan semasa. Iaitu, ia akan berfungsi baik pada terlalu panas garis / pengguna, contohnya, menangkap baji motor elektrik, dan K.Z. Semuanya bergantung kepada ketepatan nilai muka yang dipilih, tidak lebih.

[#13 andy78]

IgorPelepasan termal pemutus litar menentukan garis pemanasan / pengguna secara tidak langsung dengan meningkatkan arus melewati pelepasan. Artikel menggambarkan contoh di mana arus tidak berubah, dan suhu pada titik hubungan kabel meningkat. Dalam kes ini, pemutus litar tidak akan berfungsi, kerana semasa tidak akan meningkat.

Dengan cara ini, apabila melindungi motor yang sama, terdapat beberapa pilihan apabila enjin akan mengalami panas lampau, tetapi semasa dalam litar motor tidak meningkat. Dalam kes ini, geganti haba tidak berguna, kerana ia adalah penyampai tidak langsung. Ia menentukan kelebihan dengan meningkatkan arus. Satu bentuk perlindungan yang lebih boleh dipercayai terhadap pemanasan melampau ialah perlindungan suhu terbina dalam dengan termistor dalam belitan motor.

[#14 Vitaliy]

Sesuatu di sini, tiada siapa yang telah berkata lagi, sebagai tambahan yang mudah. Anda hanya boleh mengepit di bawah bolt, jika beban besar. Itulah, juga, baik biasa twist + baut biasa, mengetatkan sepanjang jalan!

[#15 MaksimovM]

Sambungan yang diperketatkan meningkatkan kebolehpercayaan kenalan, tetapi dalam beberapa kes, kaedah ini tidak begitu mudah digunakan. Sebagai contoh, dalam kotak simpang atau kotak soket di mana anda perlu memancarkan dawai, ruang kosong adalah terhad. Dalam kes sedemikian, dan sememangnya, jika perlu untuk menyambung konduktor, lebih mudah untuk mengecilkan twist dengan lengan - juga cukup praktikal dan yang paling penting dipercayai.

[#16]

Solder wayar dengan mesin kimpalan, ia cepat dan boleh dipercayai.

[#17 Vasya]

Saya melihat mesin kimpalan itu hanya dalam bengkel sekolah teknik (ketika saya belajar di sana). Dalam amalan, saya tidak pernah bertemu dengannya.

Ini begitu, dengan cara :)

[#18 Alexander Yermanin]

Twisting biasanya dilarang dan tidak ada yang mengatakannya! Sekurang-kurangnya beberapa yang baik, mereka tidak, akan ada filem oksida dan pemanasan, dan secara umum ia adalah ladang kolektif!
