Bagaimana elektrik disalurkan dari loji kuasa kepada pengguna
Set penjana menukarkan tenaga sungai, angin, pembakaran bahan api, dan juga bon atom ke dalam elektrik. Mereka diedarkan ke seluruh negara, digabungkan ke dalam sistem tunggal oleh pencawang pengubah. Elektrik dipindahkan ke jarak antara mereka dengan talian kuasa. Panjang mereka boleh dari dua hingga tiga hingga ratusan kilometer.
Talian pengangkutan elektrik
Tenaga kuasa tinggi boleh ditransmisikan melalui kabel kuasa yang dikebumikan di dalam tanah atau dikebumikan di dalam badan air. Tetapi kaedah pengangkutan yang paling biasa adalah melalui talian overhead yang ditetapkan kepada struktur kejuruteraan khas - sokongan.

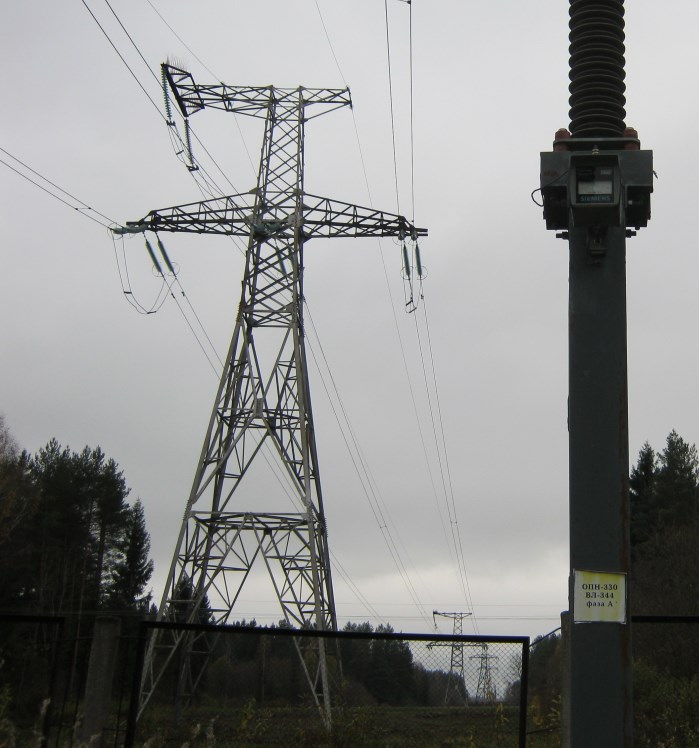

Jadi mereka mencari VL-330 kV (klik pada foto untuk memperbesar):

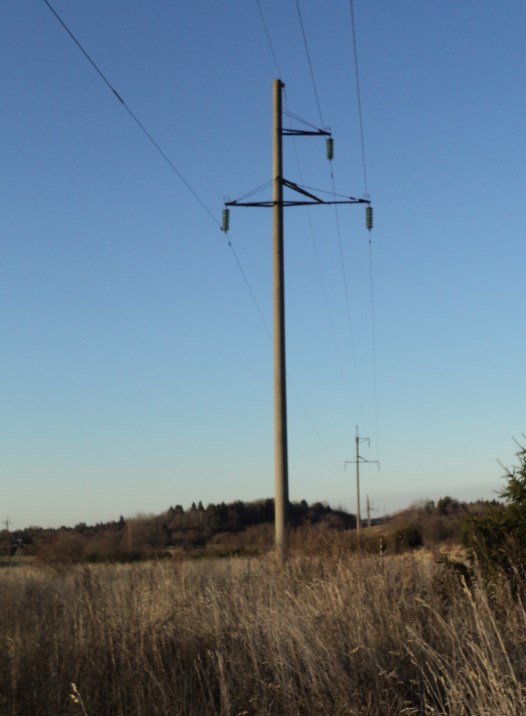

Dan inilah gambar garis 110 kV yang berasingan.
Pencawang elektrik
Barisan kuasa udara dan kabel menyambungkan pencawang pengubah dengan alat pengedaran voltan yang sama untuk memindahkan tenaga dari satu pengubah kuasa ke yang lain.
Contohnya, sebuah autotransformer 330/110/10 kV menerima kuasa tinggi 330 dari beberapa baris. Penghantaran elektrik kepada pengguna berlaku pada purata 110 dan bahagian 10 kV yang rendah.
Walau bagaimanapun, autotransformer boleh dikuasakan oleh voltan sederhana atau rendah. Ia bergantung kepada keadaan litar dan dinamik proses yang berlaku di dalamnya.

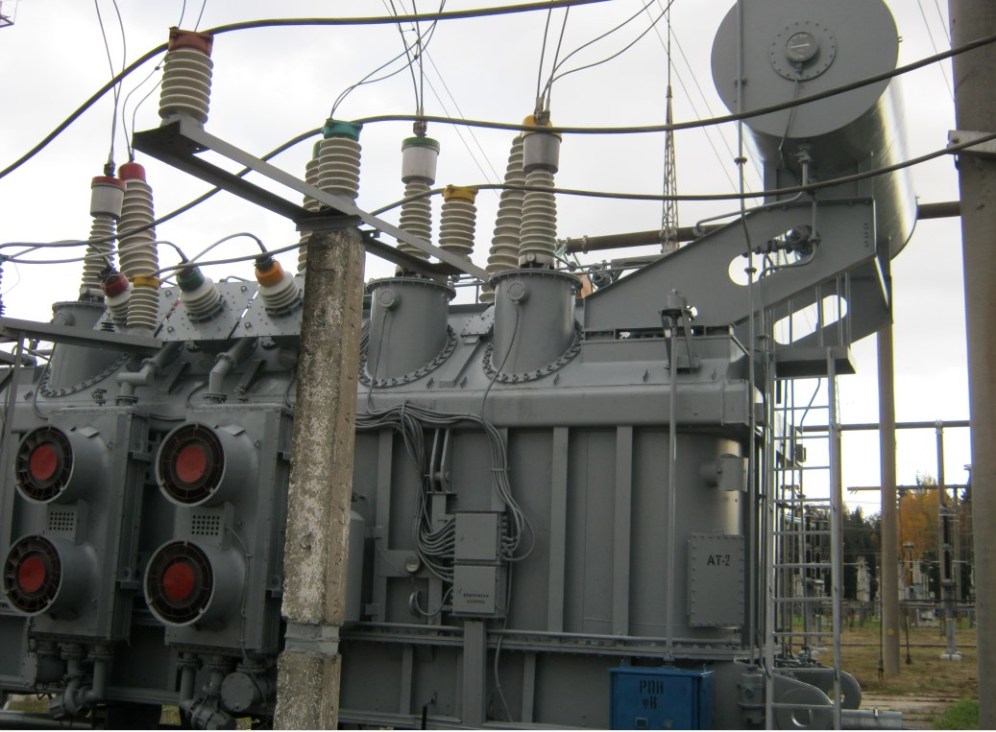

Fragment Autotransformer-330kV.

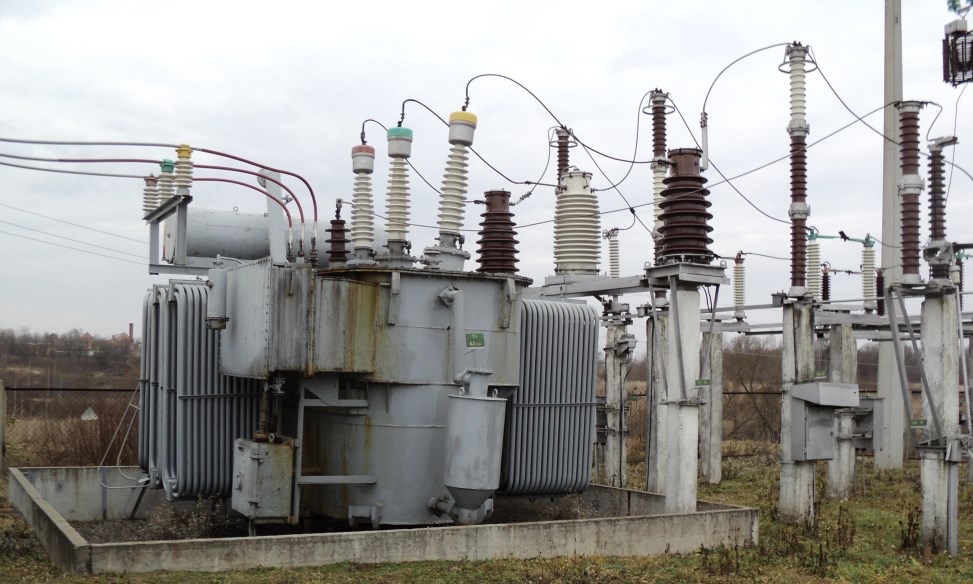

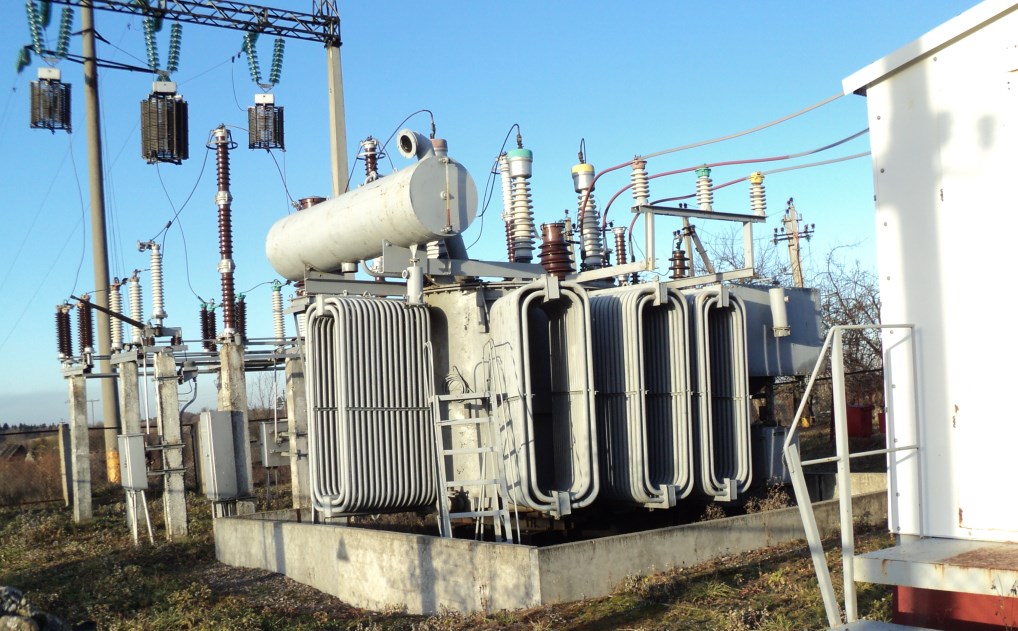

Pandangan pengubah 110/10 dari pencawang jauh yang menerima elektrik di sisi 110, mengedarkannya sepanjang 10 kV.
Dia, tetapi dari sebaliknya.
Untuk menyambungkan garisan kepada transformer, kawasan berpagar digunakan, di mana unsur kuasa litar dipasang.

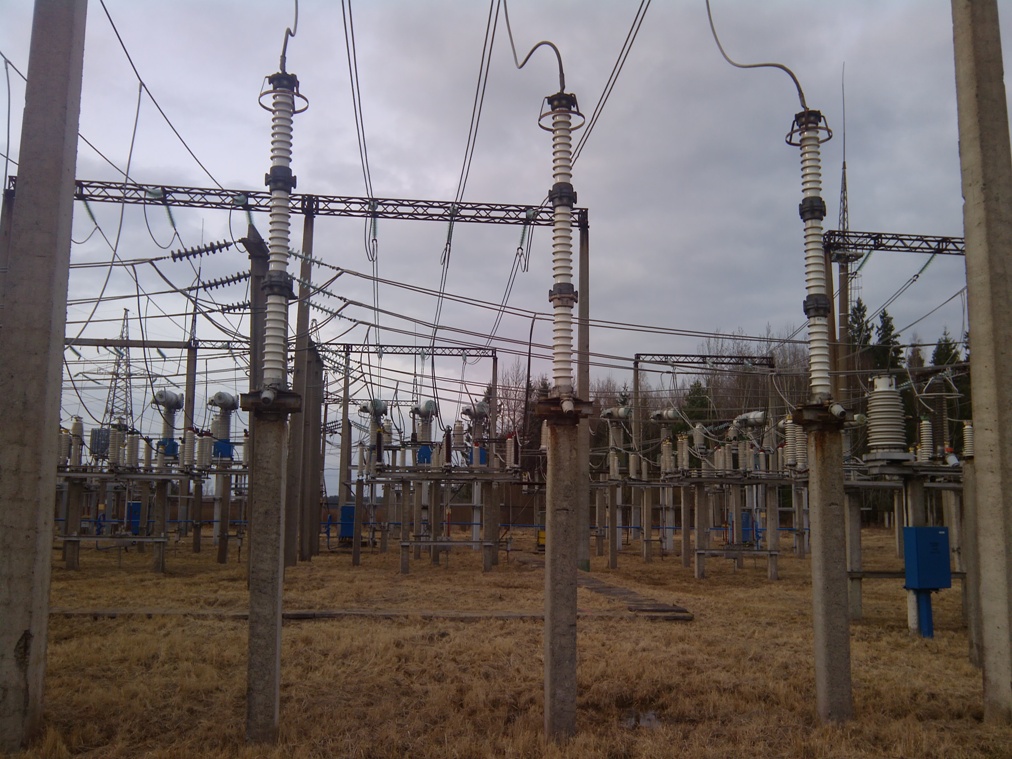

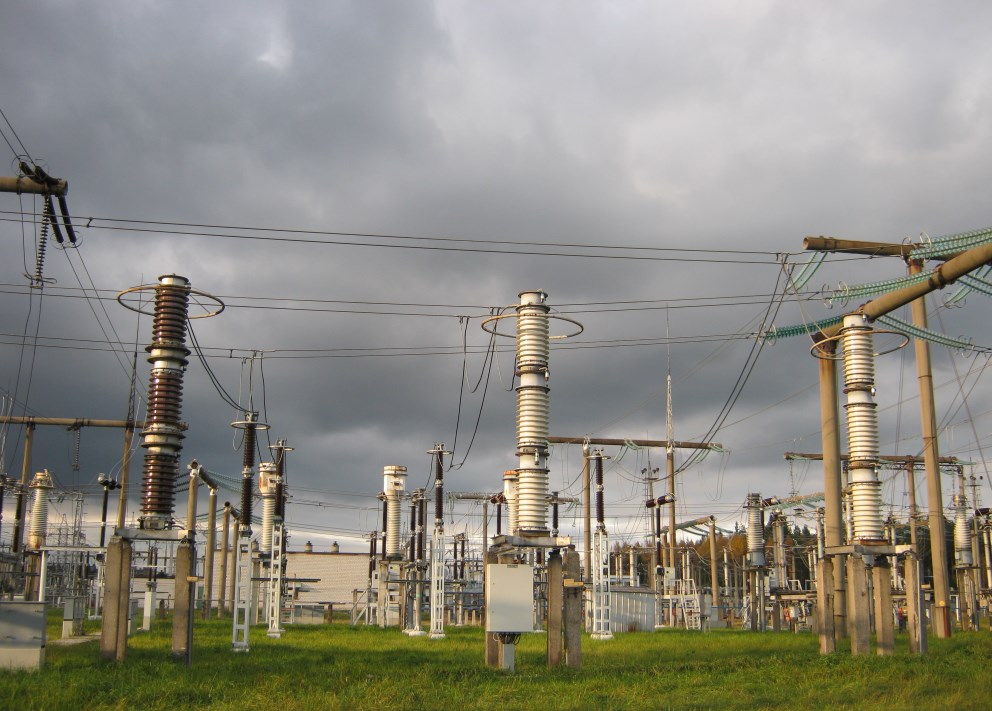

Pandangan pecahan kecil dari pencawang switchgear terbuka 330 kV.
Sebahagian daripada wilayah suis luar 110kV.
Varian penghantaran tenaga elektrik dari input 110 АТ-330 ke pengubah 110/10 kV

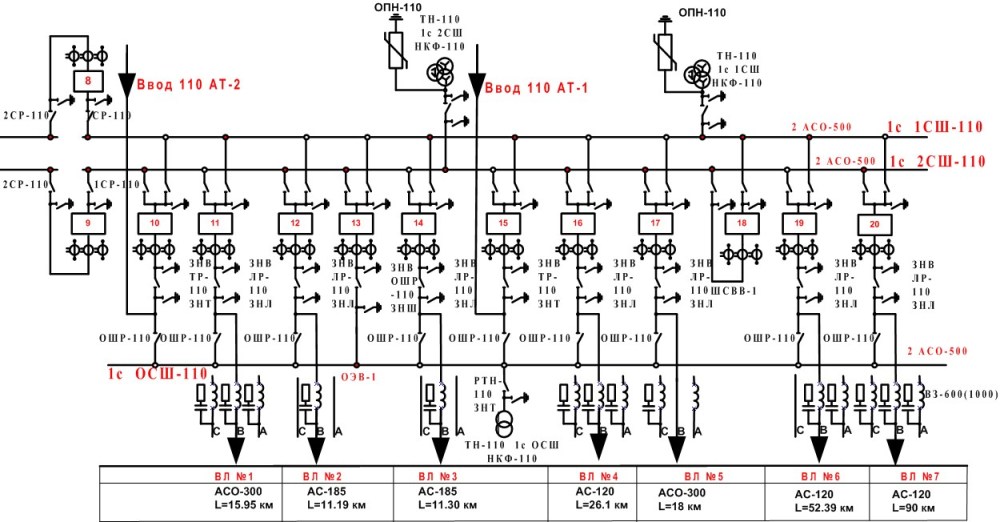

Satu contoh pecahan litar kuasa utama (satu bahagian) pengagihan kuasa elektrik di kawasan terbuka untuk 7 garisan kuasa atas (klik pada gambar untuk membesarkan):
Di sini, adalah mungkin untuk memindahkan kuasa dari input 110 AT No. 1 atau AT No. 2. Dalam litar, setiap input AT disambungkan ke sistem basnya dengan suis No. 10 dan No. 15, dengan tayar dibahagikan kepada bahagian-bahagian melalui suis No. 8 dan No. 9 apabila menggunakan sistem bas pintasan bertukar oleh suis No. 13. Tayar 1SSh dan 2Sh boleh digabungkan dengan suis No. 18.
Talian kuasa di atas dikuasakan oleh suis No. 11, 12, 14, 16, 17, 19, 20. Litar menyediakan kesimpulan masing-masing untuk menggerakkan saluran overhead melalui sistem bis pintasan.

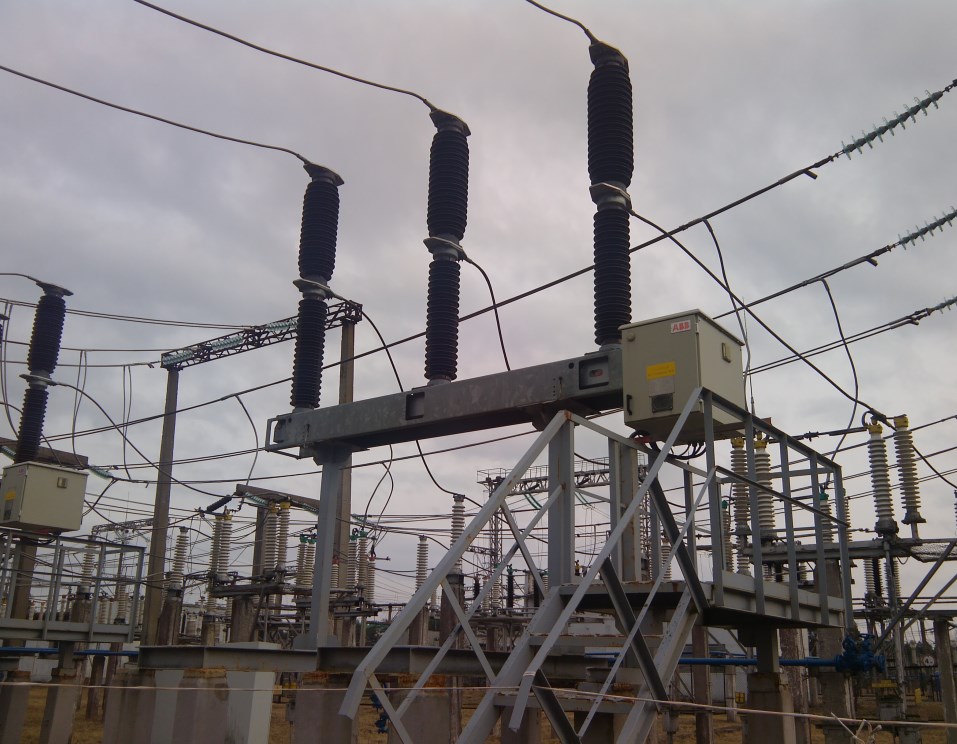

Pemutus litar 110 kV SF6 dalam litar ini ditunjukkan dalam foto.

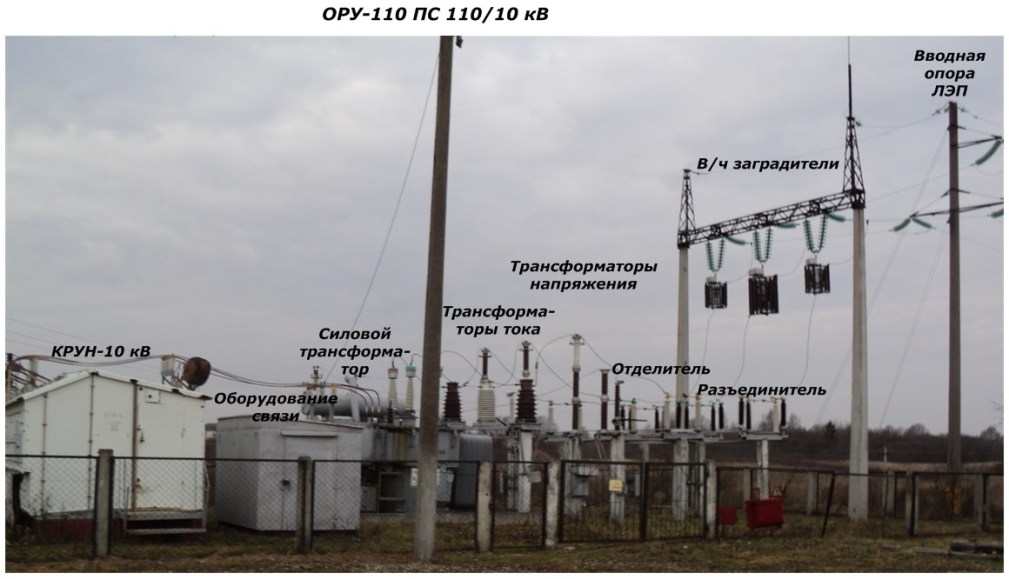

Dari sini, kuasa dipindahkan ke talian kuasa overhead ke pencawang jauh 110/10. Gambar di bawah menunjukkan unsur kuasa utamanya bermula dari sokongan input akhir talian penghantaran kuasa (klik pada gambar untuk membesarkan):

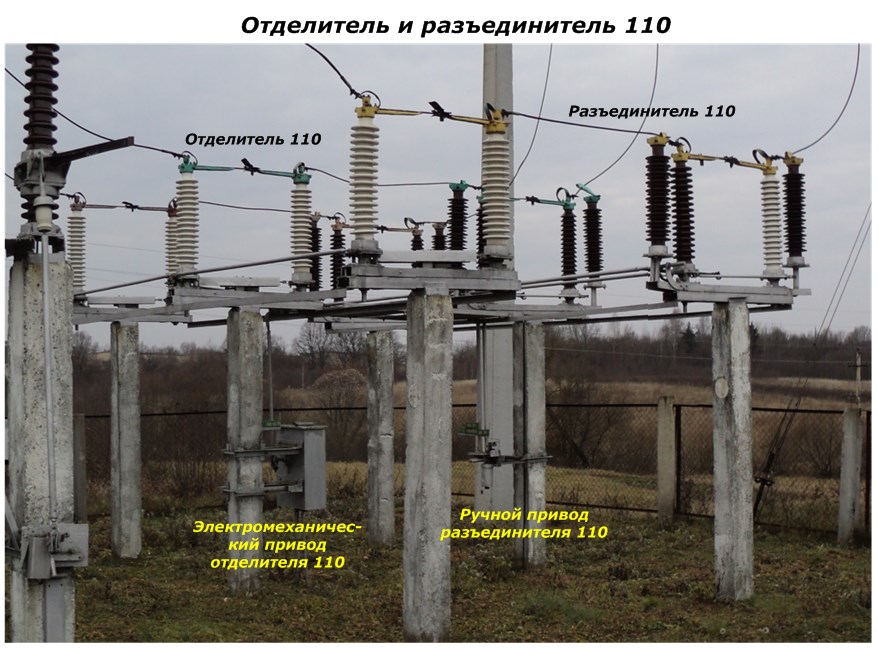

Elektrik dibekalkan kepada pengubah kuasa melalui pemutus, pemisah, mengukur transformer semasa dan voltan.
Setiap daripada mereka melakukan tugas tertentu:
-
Mengukur transformer semasa dan transformer semasa menilai vektor semasa dan voltan dalam fasa litar utama dengan kesilapan metrologi tertentu, memindahkannya ke perlindungan sekunder, automasi, dan peranti pengukuran untuk pemprosesan seterusnya;
-
Pemutus itu digunakan untuk membuka / menghidupkan litar kuasa secara manual apabila tiada beban pada wayar kuasa litar;
-
Pemisah secara automatik memutuskan sambungan pengubah kuasa dari pencawang dari garis ke masa yang telah mati, yang dicipta semasa keadaan kecemasan dalam pengubah.
Untuk membandingkan gambar kuasa yang dipancarkan dan kerumitan struktur, lihat jenis pemutus pada suis luar 330 kV.Ia didorong oleh motor kuasa tiga fasa yang kuat, dikawal oleh automasi dengan litar penggera.
Dalam rangkaian 380/220 volt, peranti sedemikian adalah suis biasa. Tetapi kembali ke skim pencawang 110/10 kV.
Beri perhatian! Tiada suis voltan tinggi untuk menghapuskan kemalangan di atasnya.
Walau bagaimanapun, ini tidak bermakna bahawa isu-isu operasi yang selamat telah diabaikan. Transformasi elektromagnetik yang rumit sentiasa berlaku dalam pengubah kuasa dengan melepaskan tenaga terma dan pemindahan kapasiti elektrik yang besar. Semua ini dikawal dengan mengukur badan perlindungan.

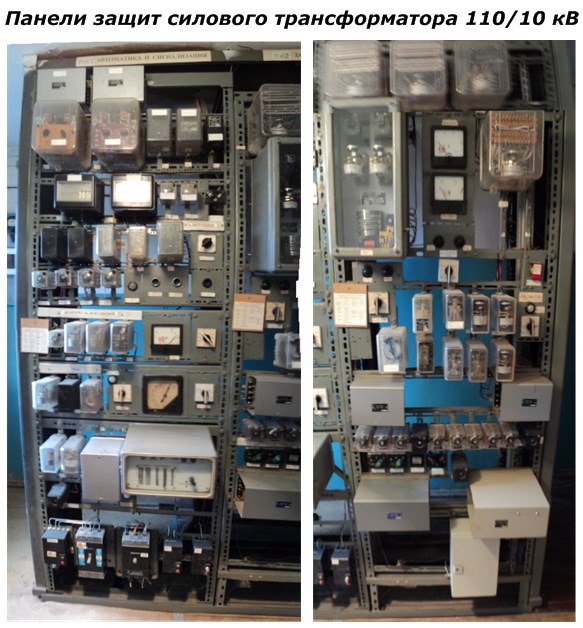

Mereka terletak di panel berasingan.
Sekiranya berlaku keadaan kritikal, elektrik akan dikeluarkan dari peralatan dari semua pihak: 110 dan 10 kV. Voltan bekalan dimatikan dalam litar ini oleh suis bertebat gas yang terletak di substation 330/110 kV.

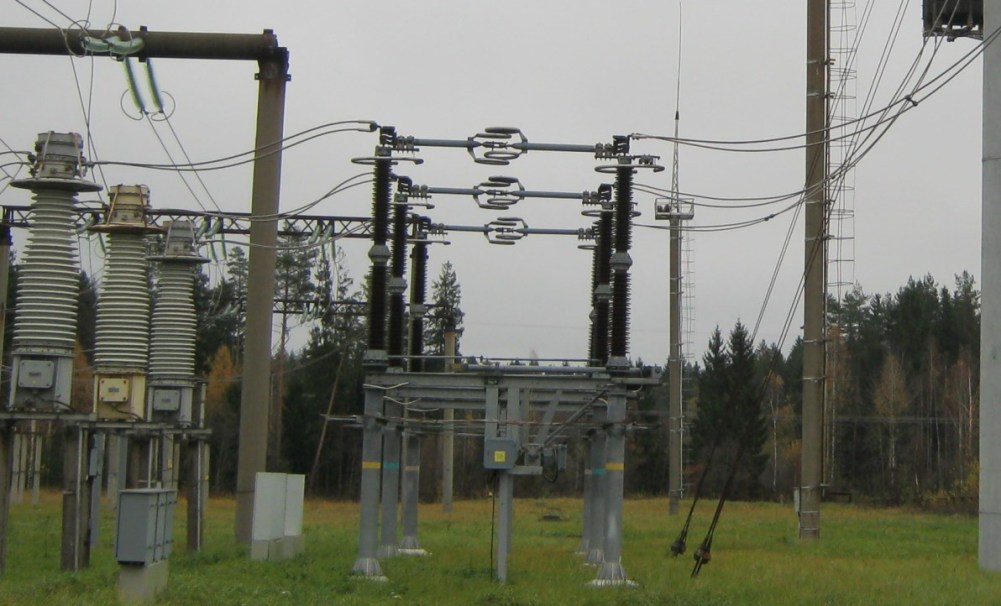

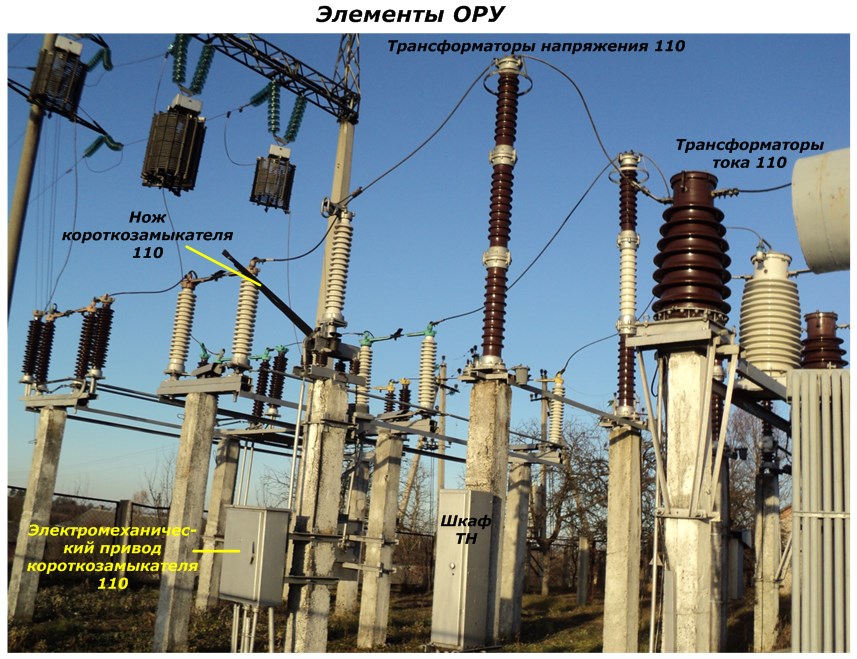

Untuk membuatnya berfungsi, gunakan litar pintas (klik pada foto untuk membesarkannya):
Ini adalah peranti khas yang berfungsi sebagai elemen eksekutif perlindungan pengubah kuasa. Ia mempunyai pisau berputar bergerak dengan pemacu elektromekanikal.
Pada mod operasi yang kritikal, perlindungan yang memantau keadaan proses di dalam pengubah memberi impuls yang kuat kepada elektromagnet gegelung litar pintas. Dari situ terdapat tindakan pada selak pemacu musim bunga, yang diaktifkan dan mengenakan pisau litar pintas pada tayar voltan tinggi (prinsip perangkap tikus).
Suatu kesalahan bumi berlaku di litar. Arus daripadanya dirasakan oleh perlindungan pemutus litar SF6 di pencawang kuasa jauh. Automasi mereka membuka pemutus litar untuk selang masa tertentu beberapa saat.
Pada masa ini, di semua pencawang yang disambungkan ke garisan kuasa ini, jeda waktu mati dibuat. Semasa perlindungannya, automasi pengubah dalam soalan mengeluarkan perintah untuk memacu pemisah, yang secara automatik menyebar pisaunya, memecahkan litar bekalan voltan kepada pengubah kuasa, yang akhirnya "meredakan pencawang".
Semua operasi ini mengambil masa kira-kira 4 saat. Apabila tamat tempoh mereka, automasi suis jauh menjadikan ia menghidupkan dengan voltan yang digunakan pada garisan. Tetapi ia tidak akan mencapai transformer kuasa yang rosak disebabkan oleh jurang yang dihasilkan oleh pemisah. Dan semua pengguna lain akan terus menerima elektrik.
Beralih balik dengan litar pintas dan pemisah dilakukan secara manual oleh kakitangan operasi setelah menganalisis operasi otomatisasi sesuai dengan hasil tindakan litar penggera.
Dengan cara ini, kebolehpercayaan peralatan meningkat, kerugian semasa penghantaran elektrik dalam rangkaian elektrik dikurangkan.
Litar 10 kV
Dari pengubah kuasa, tenaga ditukarkan 10 kV dibekalkan kepada input kepada suis lengkap KRUN - luaran dan diedarkan melalui sistem bas dan pemutus litar dengan perlindungan dan automasi di sepanjang saluran udara atau kabel.

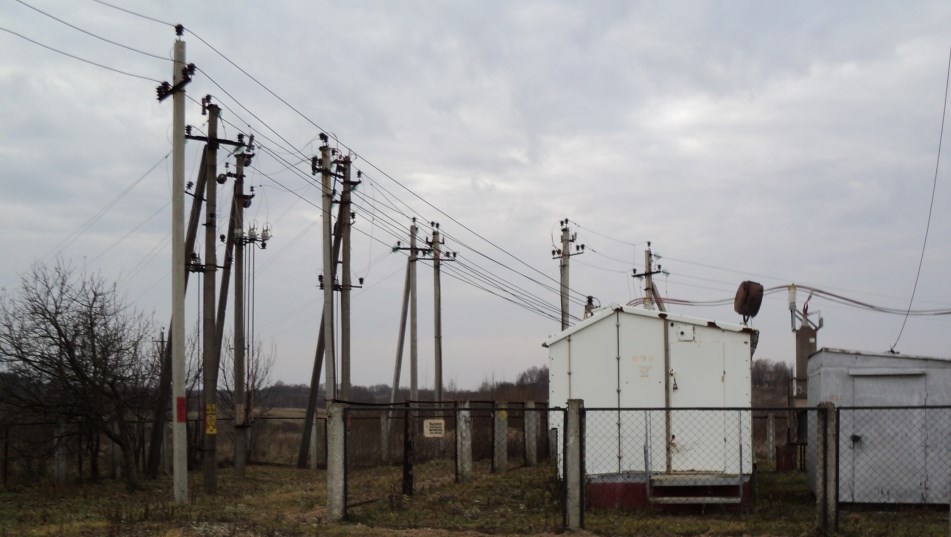

Barisan kuasa atas 10 kV yang berlepas dari KRUN dapat dilihat dalam foto.

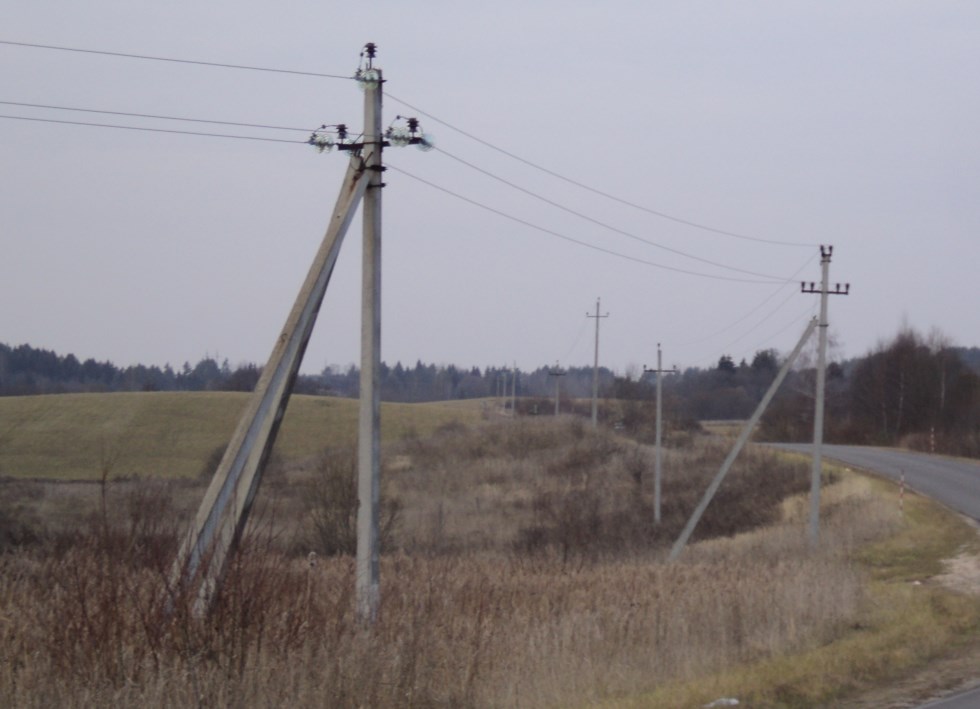

Talian kuasa atas 10 kV di kawasan di sepanjang lebuh raya.
Substations 10 / 0.4 kV disambungkan ke garisan tersebut.
Transformer 10 / 0.4 kV
Reka bentuk dan dimensi transformer kuasa yang menukarkan elektrik dengan voltan 10 kV hingga 380 volt bergantung kepada tugas yang mereka lakukan dan kapasiti yang dihantar. Dimensi luaran mereka boleh dianggarkan oleh beberapa gambar.

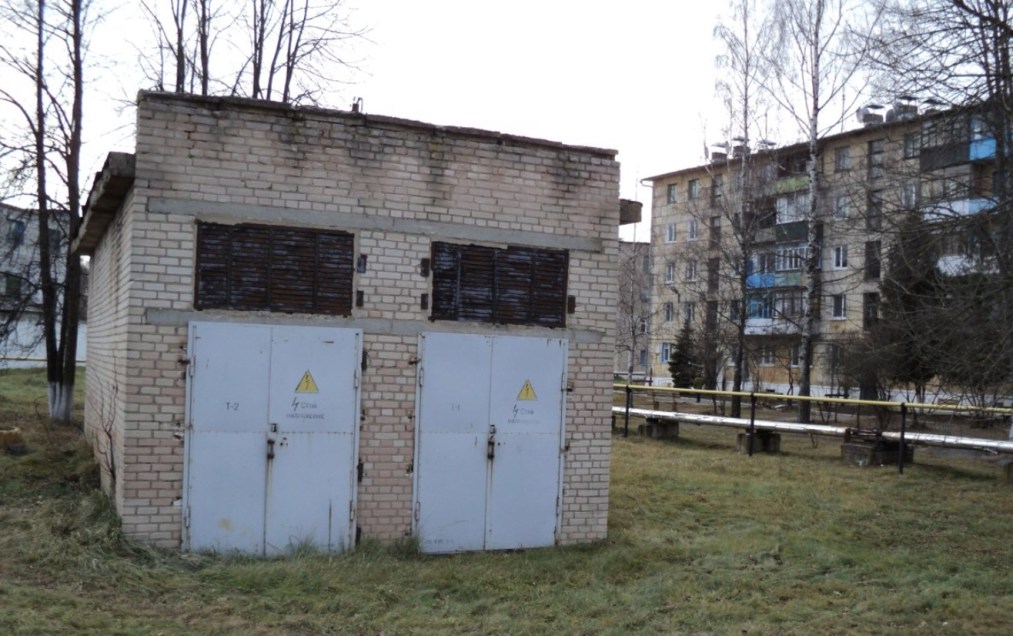

Pembinaan di bangunan tertutup berasingan untuk bangunan bertingkat di kampung.

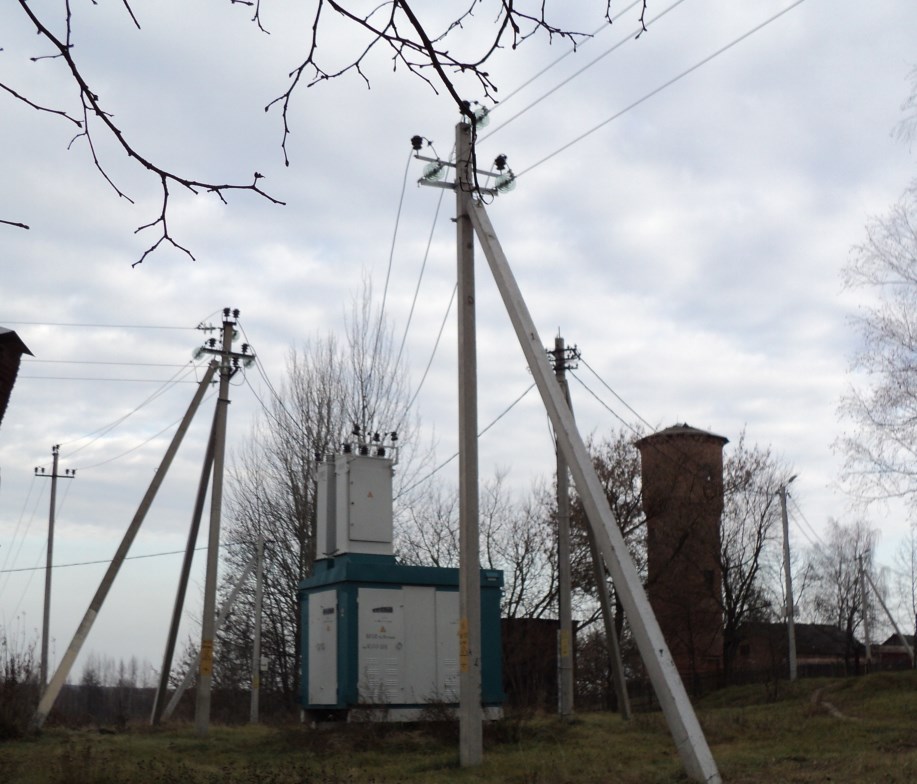

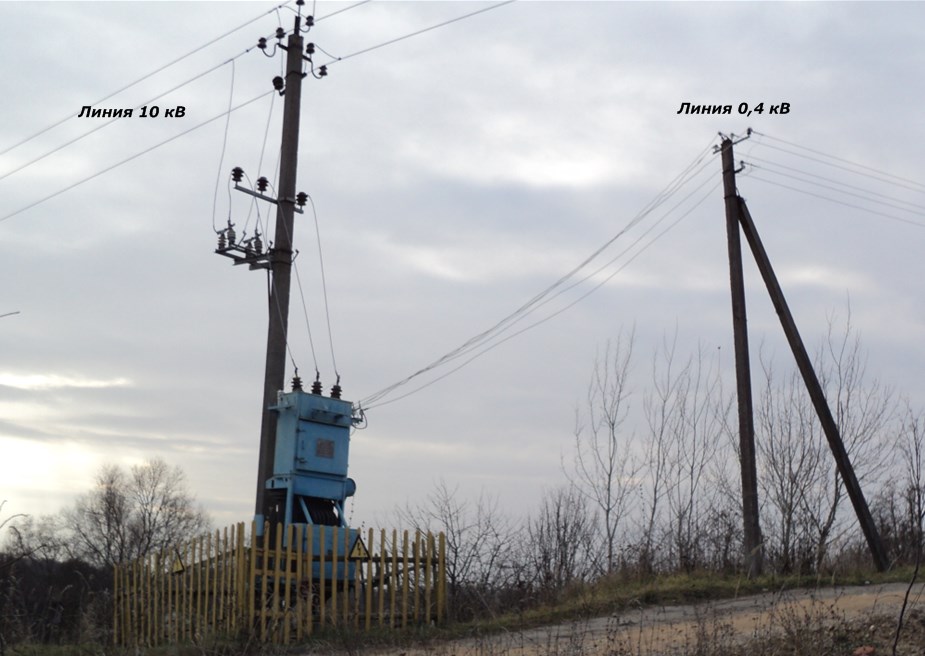

Kabinet tertutup logam 10 / 0.4 kV di kawasan luar bandar.
10 / 0.4 kV pengubah dalam koperasi garaj (klik pada foto untuk membesarkan):
Bagaimana transformer tersebut berfungsi, tenaga dipindahkan kepada pengguna, kerugian yang berlaku semasa penghantaran elektrik dalam rangkaian elektrik dan pampasan dijalankan, akan dijelaskan dalam artikel seterusnya.
Penerusan artikel:Bagaimana elektrik disalurkan kepada pengguna melalui rangkaian 0.4 kV
