Bagaimana untuk menyambung pengatur voltan ke pendawaian rumah

Tenaga elektrik yang datang ke pangsapuri kami dikawal ketat oleh undang-undang piawaian negara. Selaras dengan keperluan Suruhanjaya Elektroteknik Antarabangsa untuk rangkaian 220, sisihan voltan bekalan dibenarkan dalam ± 10% daripada nilai nominal atau dari 242 hingga 198 volt.

Walaupun penyebaran pembacaan tidak selalunya memberi kesan kepada operasi alat elektronik isi rumah yang sensitif dan lampu pijar biasa, yang digunakan dalam pencahayaan. Syarikat pengedaran elektrik menggunakan pencawang pengubah dengan talian kuasa yang membekalkan elektrik kepada setiap rumah dan apartmen.

Sering kali, apabila garisan dimuatkan, keadaan timbul apabila voltan maksimum telah ditetapkan pada pengubah, dan hanya had bawahnya mencapai pengguna terakhir. Sekiranya beban semakin meningkat di mana-mana kemudahan, maka pada akhir garis tidak lagi mungkin untuk mengekalkan keperluan pengawalseliaan - kuasa pencawang penukar telah habis. Rangkaian 380 volt berfungsi mengikut prinsip yang sama.

Kes yang diberikan menerangkan mod operasi pemasangan elektrik di bawah keadaan biasa. Malah, bekalan elektrik ke bangunan kediaman, terutama di musim sejuk dan di kawasan luar bandar, boleh menjadi sangat teruk.

Adalah mungkin untuk membetulkan keadaan semasa dengan kualiti elektrik bagi setiap pemilik sebuah rumah atau apartmen dengan bantuan peranti yang menstabilkan parameter elektrik utama rangkaian, yang dijual secara meluas.

Bagaimana pengatur voltan berfungsi

Prinsip operasinya adalah berdasarkan transformasi tenaga elektrik yang masuk ke nilai optimal dari voltan keluaran, yang akan menggerakkan peranti rumah tangga.

Semasa transformasi, penstabil boleh berfungsi dalam salah satu mod berikut:

1. menurunkan amplitud;

2. pemindahan mudah;

3. meningkatkan voltan.

Dalam kes kedua, transformer hanya menukarkan satu harmonik kepada yang lain tanpa mengubah amplitudnya. Ini menggunakan tenaga, yang tidak dibelanjakan untuk memanaskan peralatan.

Untuk tujuan ini, pengeluar mengendali model tertentu dengan fungsi pintasan dengan meletakkan suis pada alat perumahan yang membolehkan pengendali menutup seluruh bahagian kuasa peralatan dari operasi. Tindakan terbalik menghidupkan peranti.

Ciri Reka Bentuk

Ciri-ciri teknikal penstabil voltan yang berbeza boleh berbeza-beza antara mereka sendiri dalam:

• kuasa yang dihantar melalui mereka;

• nilai minima dan maksimum nilai input;

• satu set ciri tambahan.

Ini membolehkan pendekatan yang berbeza untuk memilih model yang sesuai untuk keadaan tertentu pengguna tertentu.

Jenis penstabil voltan

Dengan prinsip tindakan, pengeluar peralatan menghasilkan model yang menggabungkan transformasi elektrik dengan mekanisme servo, kawalan geganti, dan penggunaan teknologi semikonduktor. Anda boleh membaca tentang peranti dan ciri mereka, cadangan untuk pemilihan di sini.

Output terminal

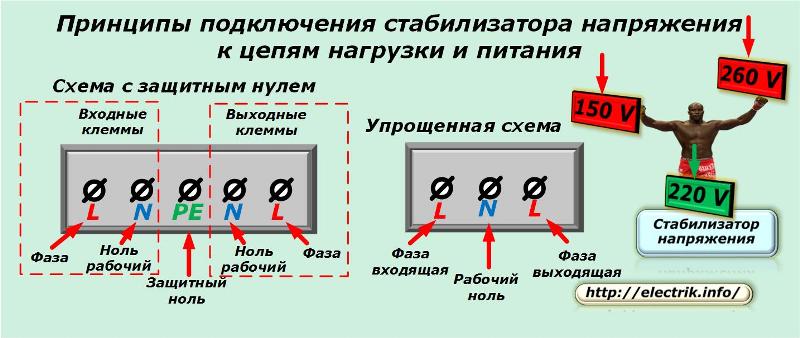

Bergantung pada tujuan dan peranti mereka, penstabil boleh mempunyai pelbagai cara untuk menyambung litar dan beban kuasa. Gambar menunjukkan dua varian biasa blok terminal untuk model fasa tunggal.

Dalam litar dengan sifar pelindung, konduktor PE disambungkan ke terminal tengah. Nisbah kerja sesuai untuk terminal bersebelahan, dan wayar fasa dihidupkan pada kedudukan yang melampau.Untuk menyambungkan litar input, separuh kiri digunakan, dan litar output dipasang di sebelah kanan.

Susunan ini menyerupai algoritma penulisan dan bacaan kami: dari kiri ke kanan, sehingga mudah diingat.

Untuk litar tanpa sifar perlindungan, jalur terminal dipermudahkan: padanya, biasanya sifar kerja disepadukan di dalam kes itu, dan hanya tiga kenalan yang tersisa untuk menyambungkan litar:

• fasa bekalan rantaian;

• jumlah sifar bekerja;

• keluar dari fasa penstabil.

Pada model paling mudah dan paling rendah, litar input boleh dihubungkan dengan kord dengan plag, dan untuk menyambungkan pengguna, soket digunakan terus pada peranti.

Walau bagaimanapun, undang-undang yang disenaraikan bukan kaedah mandatori dan pada setiap peranti beberapa ciri khusus boleh digunakan, yang pengeluar menetapkan dalam dokumentasi teknikal.

Penjagaan khusus perlu diambil apabila menyambung wayar apabila bekerja dengan penstabil voltan tiga fasa.

Pemilihan tempat duduk

Kekuatan keluaran penstabil menentukan saiznya. Peranti mudah alih kecil boleh diletakkan di atas meja berhampiran dengan peralatan elektronik yang berfungsi. Lain-lain, struktur yang lebih besar memerlukan pemasangan pegun di dinding, di tempat khusus atau di atas lantai.

Pengubah kerja sedang memanas. Haba diperlukan untuk dikeluarkan daripada itu. Oleh itu, adalah perlu untuk meletakkan penstabil voltan supaya semua bukaan pengudaraannya bebas untuk memastikan pertukaran udara maksimum di dalam perumahan untuk mengeluarkan haba.

Udara yang lembap, habuk, berdekatan dengan cecair yang mudah terbakar, mudah terbakar, suhu yang tinggi memberi kesan negatif terhadap prestasi semua peralatan elektrik. Pengaruh faktor berbahaya ini mesti diambil kira dan mengelakkan lokasi penstabil di bawah tanah, garasi, loteng yang tidak panas.

Pemilihan lokasi terjejas oleh panjang talian kabel untuk bekalan kuasa dan sambungan beban. Optimal mungkin lokasi penstabil berhampiran panel pengedaran input di apartmen atau rumah.

Skim sambungan untuk penstabil fasa tunggal

Pendekatan rasional terhadap bekalan elektrik apartmen membolehkan anda memilih dari semua pengguna elektrik kumpulan yang benar-benar memerlukan parameter stabil. Ia boleh:

• TV

• peralatan pejabat;

• peti sejuk;

• peranti komunikasi.

Peralatan rumah tangga, elemen utama yang memanaskan TEN, contohnya, cerek elektrik atau bahagian kuasa dandang elektrik, tidak boleh disambungkan kepada penstabil. Mereka akan bekerja tanpa ia, tetapi sedikit lebih cepat atau lebih perlahan, yang tidak begitu kritikal.

Skim menyambung satu pengguna ke pengatur voltan

Di dalam papan pemuka, selepas kaunter, perlindungan ditetapkan dalam bentuk pembezaan automaton (Anda boleh menggunakan RCD dan pemutus litar).

Dari mereka, potensi fasa dan sifar diberi oleh kabel ke terminal input penstabil. Perumahan peranti disambungkan ke PE basikal kediaman berasingan yang terletak di panel apartmen.

Fasa dan operasi sifar dari terminal output penstabil pergi ke pengguna, dan sifar pelindung dibekalkan kepadanya dari bas PE.

Gambar menunjukkan cara untuk menyambungkan komputer tanpa menunjukkan sambungan di saluran keluar elektrik.

Skim menyambung pengguna seluruh rumah kepada pengatur voltan

Pertimbangkan versi yang mudah apabila bumi pelindung tidak digunakan, dan untuk menyambung penstabil menggunakan satu terminal sifar berfungsi. Bilangan kumpulan pengguna akan dikurangkan kepada tiga.

Dalam kes ini, selepas perlindungan, bas sifar yang berfungsi dicipta dalam papan suis. Semua pengguna dikuasakan daripadanya, termasuk pengatur voltan. Kawat fasa kuasa yang sesuai dari perlindungan disambungkan ke terminal input penstabil, dan kabel keluar ke output.Akhir kedua dibawa masuk ke perisai untuk sambungan selari beban.

Semua pengguna yang diedarkan dalam kumpulan disambungkan melalui pemutus litar yang terletak di panel pangsapuri.

Sekiranya penstabil menggunakan dua terminal untuk berfungsi sifar, litar akan berubah seperti berikut:

• bas sifar kerja akan terus disambungkan kepada pengguna, tetapi sambungannya dengan perlindungan akan dibongkar;

• wayar sifar dari perlindungan perisai apartmen dihantar ke terminal masukan sifar kerja penstabil, seperti yang dilakukan dalam rajah sebelumnya.

Skim sambungan untuk pengguna tiga fasa

Sebagai peraturan, penstabil 3-fasa adalah blok-bijak dengan blok terminal mereka sendiri untuk setiap blok. Litar pensuisan litar kuasa dan beban mereka boleh dilakukan dalam pelbagai cara.

Menyambungkan pengguna ke penstabil tiga fasa

Di sini, semua prinsip yang diterangkan dalam skema di atas dikekalkan. Hanya pengguna rumah fasa tunggal harus diedarkan secara sama rata dan dihubungkan dalam kumpulan ke blok penstabil voltan yang berbeza untuk membuat beban simetri di atasnya.

Peranti yang dikuasakan oleh voltan tiga fasa harus dilindungi daripada kemungkinan kemalangan dalam rangkaian dengan pemutus litar mereka.

Skema sambungan ini lebih sesuai untuk bangunan di mana motor elektrik fasa tiga fasa berkuasa berfungsi. Tetapi, dalam keadaan domestik, ini adalah kes yang jarang berlaku, dan penstabil tiga fasa adalah mahal. Jika ia gagal, maka semua pengguna perlu beralih kepada kuasa utama tanpa ia.

Dalam kehidupan seharian, anda boleh memohon satu lagi prinsip penstabilan voltan untuk menghubungkan peralatan elektrik rangkaian tiga fasa.

Skim untuk menghubungkan pengguna tiga fasa melalui penstabil fasa tunggal

Perkakas rumah tangga biasanya menggunakan kuasa yang jauh lebih kecil daripada rakan industri mereka. Oleh itu, untuk menormalkan parameter rangkaian, dibenarkan untuk menggunakan tiga pengawal selia voltan yang sama bagi beban sepadan untuk rangkaian fasa tunggal.

Jika mereka menggunakan pemisahan sifar kerja, maka skema No. 1 di bawah ini sesuai untuk sambungan mereka.

Di atasnya, untuk meningkatkan keterlihatan maklumat, bas konduktor PE pelindung tidak ditunjukkan, dan sambungan penstabil ke dalamnya ditunjukkan dengan cara yang mudah.

Kerja sifar selepas perlindungan yang terletak di panel pengedaran rumah dibiakkan ke terminal input setiap penstabil. Basnya dibentuk dengan sambungan selari dari terminal output ketiga-tiga peranti. Nisbah kerja dihantar kepada semua pengguna dengan teras kabel dari bas ini.

Terminal fasa input setiap penstabil disambungkan ke terminal yang sama pada peranti pelindung, dan terminal output disambungkan kepada sekumpulan pemutus litar yang membekalkan pengguna.

Gabungan sifar kerja masuk dan keluar secara langsung pada badan penstabil pada pandangan pertama memudahkan skema, tetapi untuk model tertentu, teknik ini mungkin mengganggu pelaksanaan algoritma kawalan individu, terutama apabila keadaan kecemasan berlaku. Atas sebab ini, pengeluar membuat pemisahan sedemikian.

Jika mereka tidak melihat apa-apa sebab untuk mengeluarkan terminal tambahan, maka mereka sendiri juga memudahkan reka bentuk. Skim No. 2 untuk menghubungkan penstabil sedemikian kepada pengguna beban tiga fasa diberikan di bawah.

Kesimpulannya, saya ingin menarik perhatian kepada fakta bahawa semua litar diberikan untuk membiasakan diri dengan prinsip-prinsip operasi dan sambungan penstabil voltan. Oleh itu, mereka tidak mempunyai banyak alat ganti, kotak simpang, soket dan peranti lain yang diperlukan untuk pemasangan dan operasi.

Untuk membuat litar kerja, perlu mengambil kira ciri khusus tambahan pendawaian rumah, jenis penstabil yang dipilih, dan kehadiran peranti pelindung.
