Bagaimana untuk menggerakkan pemutar skru tanpa wayar dari rangkaian elektrik
Pemutar skru tanpa wayar direka bentuk untuk skru - skru, skru, skru dan baut tanpa skru. Ia semua bergantung pada penggunaan kepala yang dipertukarkan - bit. Skop pemutar skru juga sangat luas: ia digunakan oleh pemasang perabot, juruelektrik, pekerja pembinaan - peminat mengikat papan gypsum dengannya dan secara umum semua yang boleh dipasang menggunakan sambungan berulir.
Ini adalah aplikasi pemutar skru profesional. Sebagai tambahan kepada profesional, alat ini juga dibeli secara eksklusif untuk kegunaan peribadi semasa kerja pembaikan dan pembinaan di sebuah apartmen atau rumah negara, garasi.

Pemutar skru tanpa wayar adalah ringan, kecil dalam saiz, tidak memerlukan sambungan rangkaian, yang membolehkan anda bekerja dengannya dalam apa jua keadaan. Tetapi masalahnya ialah kapasiti bateri kecil, dan selepas 30 hingga 40 minit kerja intensif, anda perlu menetapkan bateri untuk mengecas tidak kurang dari 3 hingga 4 jam.
Di samping itu, bateri cenderung tidak dapat digunakan, terutamanya apabila mereka tidak menggunakan pemutar skru secara berkala: mereka menggantung permaidani, langsir, lukisan dan memasukkannya ke dalam kotak. Setahun kemudian, mereka memutuskan untuk mengetatkan papan lapis plastik, dan pemutar skru itu tidak "menarik", pengecasan bateri membantu sedikit.
Bateri baru adalah mahal, dan tidak semestinya dijual, anda boleh mencari dengan tepat apa yang anda perlukan. Dalam kedua-dua kes, hanya ada satu jalan keluar - untuk kuasa pemutar skru dari sesalur kuasa melalui bekalan kuasa. Selain itu, selalunya kerja itu dilakukan dalam dua langkah dari cawangan kuasa. Reka bentuk bekalan kuasa tersebut akan diterangkan di bawah.
Secara umum, reka bentuk adalah mudah, tidak mengandungi bahagian-bahagian langka, ia boleh diulangi oleh sesiapa sahaja yang sekurang-kurangnya sedikit biasa dengan litar elektrik dan tahu bagaimana untuk memegang besi pematerian. Sekiranya anda mengingati berapa banyak pemutar skru yang beroperasi, maka kita boleh menganggap bahawa reka bentuk akan menjadi popular dan dalam permintaan.
Bekalan kuasa mesti memenuhi beberapa keperluan sekaligus. Pertama, ia agak boleh dipercayai, dan kedua-dua bersaiz kecil dan ringan dan mudah dibawa dan diangkut. Keperluan ketiga, mungkin yang paling penting, adalah ciri beban jatuh, yang membolehkan mengelakkan kerosakan pada pemutar skru semasa beban. Tidak kurang pentingnya adalah kesederhanaan reka bentuk dan ketersediaan bahagian-bahagian. Semua keperluan ini dipenuhi sepenuhnya oleh bekalan kuasa, reka bentuk yang akan dibincangkan di bawah.
Dasar peranti ini adalah pengubah elektronik Feron atau Toshibra 60-watt. Transformer sedemikian dijual di kedai-kedai barangan elektrik dan direka bentuk untuk menyalakan lampu halogen dengan voltan sebanyak 12 V. Biasanya, lampu tersebut menerangi tingkap kedai.
Dalam reka bentuk ini, pengubah itu sendiri tidak memerlukan apa-apa perubahan, ia digunakan sebagai: dua wayar rangkaian input dan dua wayar keluaran dengan voltan 12 V. Rajah gambarajah bekalan kuasa adalah agak mudah dan ditunjukkan dalam Rajah 1.

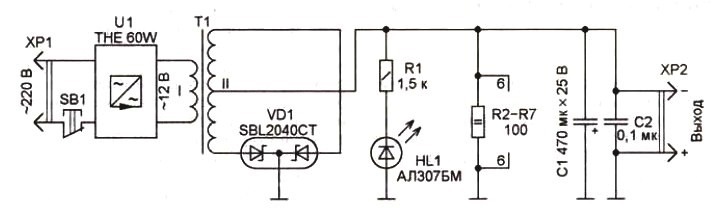

Rajah 1. Rajah gambarajah bekalan kuasa
Pengubah T1 mencipta ciri-ciri bekalan kuasa yang jatuh disebabkan peningkatan induktansi pelesapan, yang dicapai oleh reka bentuknya, yang akan dibincangkan di atas. Di samping itu, pengubah T1 menyediakan pengasingan galvanik tambahan daripada rangkaian, yang meningkatkan keselamatan elektrik secara keseluruhan peranti, walaupun pengasingan ini sudah berada di pengubah elektronik U1 itu sendiri. Dengan memilih bilangan putaran penggulungan utama, mungkin, dalam had tertentu, untuk mengawal voltan keluaran unit secara keseluruhan, yang membolehkan ia digunakan dengan pelbagai jenis pemutar skru.
Penggulungan sekunder pengubah T1 dibuat dengan ketukan dari titik tengah, yang membolehkan sebaliknya jambatan dioda gunakan penyearah gelombang separuh pada hanya dua diod. Berbanding dengan litar jambatan, kehilangan penerus seperti disebabkan oleh penurunan voltan merentasi dioda adalah dua kali lebih rendah. Lagipun, terdapat dua diod, bukan empat. Untuk mengurangkan kehilangan kuasa pada diod dalam penerus, satu pemasangan diod dengan dioda Schottky digunakan.
Riak frekuensi rendah voltan yang diperbetulkan melicinkan kapasitor elektrolitik C1. Transformer elektronik beroperasi pada frekuensi tinggi, dengan urutan 40 - 50 KHz, oleh itu, sebagai tambahan kepada riak dengan frekuensi utama, riak gelombang frekuensi tinggi ini juga terdapat dalam voltan keluaran. Memandangkan fakta bahawa penyearah gelombang separuh meningkatkan kekerapan dengan faktor 2, denyutan ini mencapai 100 atau lebih kilohertz.
Kapasitor oksida mempunyai induktansi dalaman yang besar, maka pulsasi frekuensi tinggi tidak boleh lancar. Lebih-lebih lagi, mereka hanya akan memanaskan kapasitor elektrolitik, dan bahkan boleh menyebabkan ia tidak dapat digunakan. Untuk menekan denyutan ini, kapasitor seramik C2 dipasang selari dengan kapasitor oksida, kapasiti kecil dan dengan induktansi intrinsik yang kecil.
Penunjuk operasi bekalan kuasa dapat dipantau oleh cahaya LED HL1, arus yang dibatasi oleh resistor R1.
Secara berasingan, ia harus dikatakan mengenai perlantikan perintang R2 - R7. Hakikatnya ialah pengubah elektronik Awalnya direka bentuk untuk menyalakan lampu halogen. Adalah diandaikan bahawa lampu-lampu ini disambungkan kepada penggulungan output pengubah elektronik bahkan sebelum ia disambungkan ke rangkaian: jika tidak ia hanya tidak bermula tanpa beban.
Sekiranya pengubah elektronik dimasukkan ke dalam rangkaian dalam reka bentuk yang diterangkan, maka menekan butang pemutar skru seterusnya tidak akan berputar. Untuk mengelakkan ini berlaku dalam reka bentuk dan perintang R2 - R7 disediakan. Rintangan mereka dipilih supaya pengubah elektronik bermula dengan yakin.
Bahagian dan pembinaan
Bekalan kuasa terletak dalam kes bateri biasa yang telah tamat tempoh, kecuali, sudah tentu, ia telah dibuang lagi. Reka bentuk ini didasarkan pada plat aluminium dengan ketebalan sekurang-kurangnya 3 mm, terletak di tengah-tengah kes bateri. Reka bentuk keseluruhan ditunjukkan dalam Rajah 2.

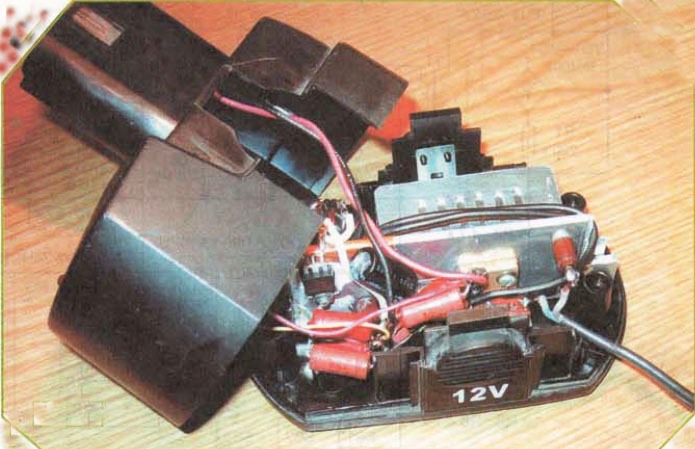

Rajah 2. Bekalan kuasa untuk pemutar skru tanpa wayar
Semua bahagian lain dilampirkan pada plat ini: pengubah elektronik U1, pengubah T1 (di satu tangan), dan pemasangan diod VD1 dan semua bahagian lain, termasuk butang kuasa SB1, di sisi yang lain. Plat juga berfungsi sebagai dawai voltan keluaran biasa, jadi pemasangan diod dipasang di atasnya tanpa meletakkan, walaupun untuk lebih baik menyejukkan permukaan sink haba pemasangan VD1 harus dilincirkan dengan pemindahan haba paste KPT-8.
Transformer T1 dibuat pada cincin ferit saiz 28 * 16 * 9 dari gred ferit NM2000. Cincin sedemikian tidak kekurangan, cukup meluas, masalah dengan pengambilalihan tidak seharusnya timbul. Sebelum menggulung pengubah, pertama dengan fail berlian atau hanya kertas pasir, anda harus membosankan tepi luar dan dalaman cincin, dan kemudian mengisinya dengan pita varnis atau pita FUM yang digunakan untuk penggulungan paip pemanasan.
Seperti yang dinyatakan di atas, pengubah mesti mempunyai induktansi kebocoran besar. Ini dicapai dengan fakta bahawa lilitan terletak bertentangan antara satu sama lain, dan tidak satu di bawah yang lain. Penggulungan utama saya mengandungi 16 giliran dalam dua wayar jenama PEL atau PEV-2. Diameter dawai ialah 0.8 mm.
Penggulungan sekunder II adalah luka dengan sekumpulan empat wayar, bilangan lilitan 12, diameter dawai adalah sama seperti penggulungan utama. Untuk memastikan simetri penggulungan sekunder, ia harus dilukai dalam dua wayar sekaligus, lebih tepatnya abahnya. Selepas penggulungan, seperti yang biasanya dilakukan, permulaan satu penggulungan disambungkan ke ujung yang lain. Untuk penggulungan ini perlu "menelefon" penguji.
Sebagai butang SB1, mikrofon MP3-1 digunakan, di mana kenalan biasanya ditutup diaktifkan.Penolak dipasang di bahagian bawah perumahan bekalan kuasa, yang disambungkan ke butang melalui spring. Bekalan kuasa disambungkan kepada pemutar skru, sama seperti bateri biasa.
Sekiranya pemutar skru kini diletakkan pada permukaan yang rata, penolak menekan butang SB1 melalui mata air dan bekalan kuasa dimatikan. Sebaik sahaja pemutar skru diambil, butang yang dikeluarkan akan menghidupkan bekalan kuasa. Ia tetap hanya untuk menarik pemicu pemutar skru dan ia akan berfungsi.
Sedikit mengenai butirannya
Butiran dalam bekalan kuasa adalah sedikit. Kapasitor lebih baik menggunakan yang diimport, kini lebih mudah daripada mencari bahagian dalam pengeluaran domestik. Perhimpunan diod VD1 jenis SBL2040CT (diperbetulkan semasa 20 A, voltan terbalik 40 V) boleh digantikan dengan SBL3040CT, dalam kes-kes yang melampau, dengan dua KDN di dalam KD2997. Tetapi diod yang ditunjukkan dalam rajah bukanlah defisit, kerana ia digunakan dalam bekalan kuasa komputer, dan membelinya tidak menjadi masalah.
Reka bentuk pengubah T1 telah disebutkan di atas. Sebagai LED, HL1 sesuai untuk sesiapa sahaja yang berada di tangan.
Menyediakan peranti mudah dan turun untuk hanya melepaskan giliran penggulungan utama pengubah T1 untuk mencapai voltan keluaran yang diingini. Voltan bekalan kuasa yang diberi nilai pemutar skru, bergantung pada model, adalah 9, 12 dan 19 V. Mengganti giliran dari pengubah T1 harus dicapai, masing-masing, 11, 14 dan 20 V.
Apabila menulis artikel ini, gambarajah dan ilustrasi dari jurnal RADIO No. 07 untuk tahun 2011 telah digunakan. Artikel "bekalan kuasa utama untuk pemutar skru" K. Moroz.
