Litar elektrik bekalan kuasa untuk garaj

Izinkan saya mengingatkan anda bahawa ini adalah gambarajah contoh peranti tertentu (lihat: Bekalan kuasa garaj) dan beberapa bahagiannya mungkin kelihatan berlebihan, dan parameter elemen individu dengan margin yang besar. Bagaimanapun, ia disesuaikan dan disesuaikan dengan keadaan operasi sebenar dan beroperasi sepenuhnya.

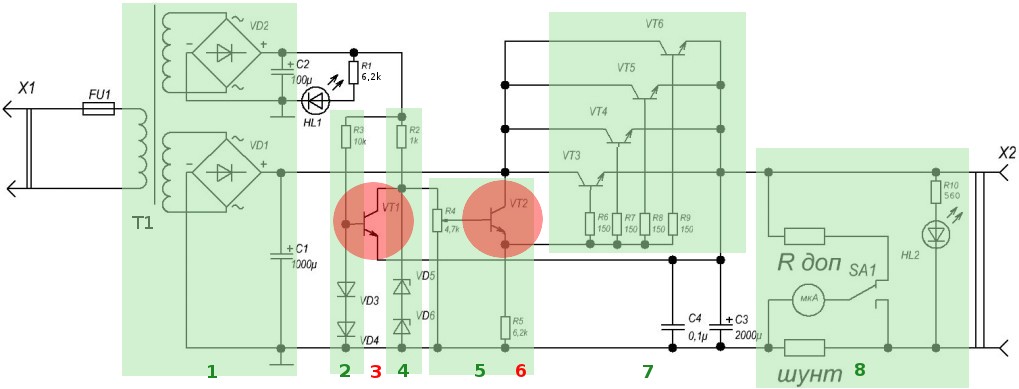

Tujuan elemen individu litar dan operasi peranti adalah lebih mudah untuk dipertimbangkan dalam gambarajah blok berikut.

1. Transformer dan penerus;

2. Pemandu rujukan voltan untuk litar perlindungan litar pintas;

3. Unsur aktif perlindungan terhadap litar pintas;

4. Pembentuk voltan rujukan untuk litar penstabilan dan menyesuaikan voltan keluaran;

5. Nod untuk menyesuaikan voltan keluaran;

6. Unsur aktif penstabilan dan pelarasan voltan keluaran;

7. Mengatur transistor;

8. Parameter paparan nod voltan keluaran.

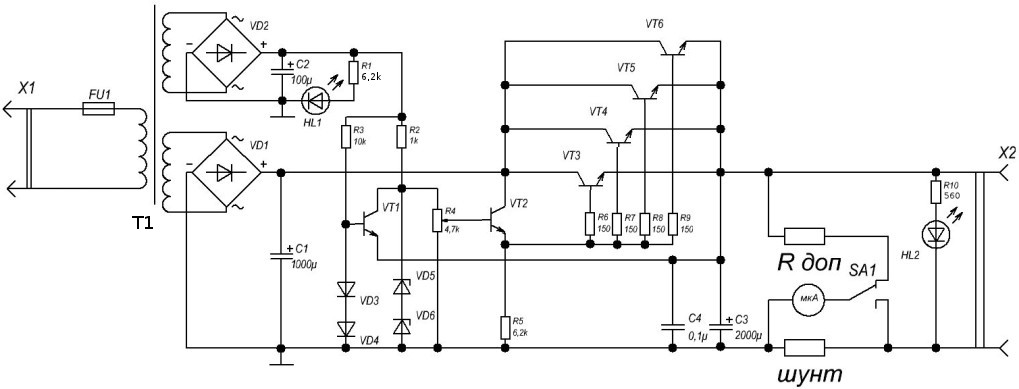

Rajah. 1. Rajah elektrik bekalan kuasa untuk garaj (klik pada gambar untuk membesarkan)

Rajah. 2. Gambarkan gambarajah bekalan kuasa (klik pada gambar untuk membesarkan)

Litar kerja:

Pengatur:

Voltan input 220 volt melalui fius pergi ke penggulungan pengubah (primer). Penggulungan sekunder bawah pengubah (blok 1) diperbuat daripada dawai tebal dan ditandakan 8-8 ', voltan dari penggulungan ini akan digunakan untuk menggerakkan beban. Jambatan diod dipasang pada diod D231 yang kuat (Imax = 10A) membetulkan voltan. Riak voltan melancarkan kapasitor C1. Berikut adalah gambarajah jambatan diod yang dipasang pada diod D231.

Begitu juga, penerus dipasang pada pemasangan diod VD2 untuk mendapatkan voltan rujukan. LED HL1 - untuk menunjukkan kehadiran voltan utama pada input bekalan kuasa. Arus melaluinya adalah terhad oleh perintang R1.

Operasi litar penstabilan voltan keluaran

Node 4 adalah penstabil parametrik yang betul pada resistor R2 dan zener diodes VD5, VD6. Voltan penstabilan sebanyak 18 volt telah dipilih untuk mengembangkan had peraturan voltan keluaran.

Dengan resistor yang berubah-ubah R4, voltan berdasarkan VT2 boleh diselaraskan. Oleh itu, voltan pada pemancarnya akan berubah, dan oleh itu pada pangkalan yang dihubungkan selari transistor output, yang seterusnya akan membawa kepada perubahan voltan keluaran.

Litar kini akan berusaha untuk mengekalkan tahap voltan keluaran set. Untuk memastikan kestabilan yang lebih besar, penstabil parametrik dikuasakan oleh penggulungan berasingan 5-15.

Litar perlindungan litar pintas

Semasa operasi biasa peranti, transistor VT1 ditutup dan tidak mengganggu operasi litar penstabilan voltan keluaran. Diodes VD3, VD4 digunakan sebagai dioda zener, kerana ia termasuk dalam polariti langsung, iaitu, ia sentiasa terbuka. Apabila arus mengalir melalui diod terbuka, kira-kira satu volt jatuh ke atasnya. Oleh itu, pangkalan transistor VT1 mempunyai potensi tetap sekitar dua volt. Voltan di pemancar transistor sama dengan voltan keluaran (pemancar disambungkan ke output).

Sekiranya litar pintas berlaku dalam beban, voltan keluaran (dan oleh itu, pemancar VT1) akan menurun dengan ketara dan menjadi kurang daripada voltan berdasarkan VT1, transistor VT1 akan terbuka dengan menindih resistor R4 (voltan berdasarkan VT2 akan turun kepada hampir sifar), yang akan menutup transistor VT2 seterusnya - menutup VT3 - VT6. Arus melalui transistor tertutup adalah minimum dan tidak boleh lagi merosakkannya.

Selepas menghapuskan litar pintas, litar akan kembali ke operasi biasa.

Bahagian Bekalan Kuasa

Transformer TSA-270-1

Jambatan dioda VD1 dipasang pada diod D231, anda boleh menggunakan mana-mana dioda penerus untuk arus sehingga 10 amperes, contohnya: 10A02 (U = 100B, I = 10A), KD213 (U = 200B, I = 10A).

Jambatan diod VD2 dipasang pada 1N4007 dioda, anda boleh memohon sebarang voltan 100 volt (kerana voltan gantian pada penggulungan adalah 5-15 = 70 voltan), sebagai contoh: KD221 dengan mana-mana huruf (U≥100B, I = 0.5A).

Diodes VD3, VD4 - KD522, anda boleh memilih silikon lain, sebagai contoh: D226, KD106

Zener diodes VD5, VD6 - D814B boleh digantikan oleh satu atau lebih terhubung dalam siri untuk mendapatkan voltan penstabilan yang diperlukan, sebagai contoh: KC509B (Ustab = 18V).

Transistor VT1 - KT312, VT2 - 2T608A, VT3 - VT6 - KT829. Daripada jenis ini, transistor kekonduksian terbalik yang lain kuasa kecil, sederhana dan tinggi agak sesuai. Sebagai contoh: KT503E, KT603A, KT819A.

LED Indikator - mana-mana yang tersedia, digunakan - AL307BM dan VM.

Nikolay Martov

Comments

[#1 Sergey]

Dipasang penstabil dengan menukar litar. Resistor R3, R2 yang disambungkan ke + dari jambatan diode VD1 semuanya berfungsi, tetapi dengan peningkatan U lebih dari 9v, VT1 mula panas. Apa sebabnya ?????

[#2]

empat daripada enam lapan jambatan kuda kereta penjana-dioda- = 50 jambatan ampere mudah dipegang + trans + pack-snap-switch 2-18v dan itu sahaja! tetapi berhati-hati terhadap kimpalan pendek!

[#3 andy78]

Viktor, apa yang kau cakapkan? Tiada apa-apa yang jelas.

[#4 Alexey]

Viktor, "YA, tidak ada sajak ... tapi KEKAL !!" (dari jenaka mengenai Vasily Ivanovich)

[#5]

Saya memasang litar, tetapi vt1 transistor sangat panas, apa sebabnya, mungkin ralat di litar?

[#6]

Vadim,
Heat VT1 mungkin mengeringkan elektrolit C3 (70 peratus) cuba berubah. Walaupun skema ini aneh (pada pandangan saya).

[#7]

Saya melakukan ini pada zaman kanak-kanak saya. Tiada apa-apa yang perlu dipanaskan pada voltan C1 hingga 15V.

Saya tidak tahu apa yang Vadim bercakap tentang C3, tetapi itu bukan perkara seorang wanita, C3 tidak ada kaitan dengannya. VT1 menyentuh langsung dari voltan rujukan C2 ke tanah melalui beban dalam keadaan terbuka sepenuhnya. Ini menyedihkan kerana Undang-undang Ohm belum dibatalkan. KT312 mengikut Lenin memegang arus pengumpul 30mA, dan nadi maksimum sehingga 70mA, dengan kuasa sehingga 220mW. Sekiranya pada kaki tr1 5-15 80V, maka pada C2 sehingga 100V! Jika kita mempunyai R2 = 1K (1000 Ohms), walaupun pada 80V kita menganggap 80/1000 = 0.08A (80mA dan bukan 30, tetapi tidak 80V tetapi lebih) Ini adalah neraka dengannya, tetapi 0.08Ah80V = 6.4W, dan tidak 0.22W (220mW) !!! Untuk apa dosa KT312 dengan R2 = 1K pergi ke sana dan tidak boleh dipanaskan? Jika R1 dan R2 dibuang ke "+" C1 dan kemudian ia juga akan berfungsi di luar had, tetapi voltan rujukan menjadi tidak stabil. Kami mengukur voltan pada C1, saya tidak tahu berapa banyaknya, tetapi jika pada lilitan TC-270-1 mengikut Lenin ia adalah 8-8 '16 .5V (dengan sambungan selari 8-18 dan 8'-18 '), kemudian pada C1 lebih daripada 20V kepada siapa pun. Kami menganggap 20/1000 * 20 = 0.4W, yang hampir 2 kali lebih tinggi daripada pelesapan kuasa maksimum VT1. Jadi kesimpulannya adalah mudah, kita pilih resistor R2 lebih dan / atau menggantikan VT1 dengan benang yang lebih baik.
