Bekalan kuasa bangunan apartmen

Untuk memahami dengan betul pelbagai skim bekalan kuasa untuk bangunan kediaman, anda perlu tahu tentang tiga kategori untuk memastikan kebolehpercayaan bekalan kuasa pemasangan elektrik. Kategori yang paling sederhana ialah yang ketiga. Ia menyediakan bekalan kuasa bangunan kediaman dari pencawang transformer melalui kabel elektrik tunggal. Tambahan pula, sekiranya berlaku keadaan kecemasan, rehat bekalan kuasa rumah hendaklah kurang dari 1 hari.

Dalam kategori kedua kebolehpercayaan bekalan kuasa, bangunan kediaman dikuasakan oleh dua kabel yang disambungkan kepada transformer yang berbeza. Dalam kes ini, apabila kabel tunggal atau pengubah gagal, bekalan kuasa rumah untuk tempoh penyelesaian masalah dijalankan melalui satu kabel. Pecah bekalan kuasa dibenarkan untuk masa yang diperlukan oleh kakitangan elektrik yang bertugas untuk menyambungkan beban keseluruhan rumah ke kabel kerja.

Terdapat dua jenis bekalan kuasa di rumah dari dua transformer berbeza. Sama ada beban rumah itu diedarkan secara merata di kedua-dua transformer, dan dalam mod kecemasan disambungkan kepada satu, atau beroperasi, satu kabel terlibat, dan yang kedua adalah sandaran. Tetapi dalam mana-mana, kabel disambungkan kepada transformer yang berbeza. Jika dalam rumah papan suis dua kabel diletakkan, salah satunya adalah berlebihan, tetapi ada kemungkinan untuk menyambungkan kabel-kabel ini kepada hanya satu pengubah pencawang, maka kita hanya mempunyai kategori kebolehpercayaan ketiga.

Dalam kategori pertama kebolehpercayaan bekalan kuasa, bangunan kediaman dikuasakan oleh dua kabel, sama seperti dalam kategori kedua. Tetapi jika kabel atau pengubah gagal, beban seluruh rumah disambungkan ke kabel kerja menggunakan suis pemindahan automatik (ATS).

Terdapat kumpulan pengguna kuasa khas (penggera kebakaran, sistem penyingkiran asap dalam kes kebakaran, pencahayaan kecemasan dan lain-lain), yang sepatutnya dikuasakan oleh kategori kebolehpercayaan pertama. Untuk melakukan ini, gunakan sumber kuasa sandaran - bateri dan loji kuasa tempatan kecil.

Menurut piawaian sedia ada untuk kategori kebolehpercayaan yang ketiga, elektrik dibekalkan kepada rumah-rumah dengan dapur gas dengan ketinggian tidak lebih dari 5 tingkat, rumah dengan dapur elektrik dengan jumlah pangsapuri di rumah kurang dari 9 dan rumah persatuan berkebun.

Bekalan elektrik dalam kategori kebolehpercayaan kedua adalah tertakluk kepada rumah dengan dapur gas dengan ketinggian lebih daripada 5 tingkat dan rumah dengan dapur elektrik dengan jumlah pangsapuri lebih dari 8.

Dalam kategori kebolehpercayaan pertama, elektrik dibekalkan kepada unit pemanasan bangunan apartmen, di beberapa rumah dan lif. Harus diingat bahawa dalam kategori pertama mereka terutamanya membekalkan elektrik kepada beberapa bangunan awam: ini adalah bangunan dengan lebih daripada 2,000 pekerja, operasi dan wad bersalin hospital, dll.

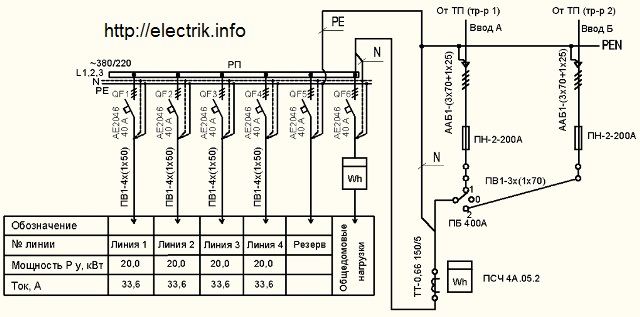

Angka itu menunjukkan Skim bekalan kuasa keempat rumah akses, dikuasai oleh kategori kebolehpercayaan kedua dengan kabel sandaran. Menghidupkan kabel kuasa dijalankan oleh suis menterbalikkan yang mempunyai kedudukan "1", "0" dan "2". Dalam kedudukan "0" kedua-dua kabel diputuskan. Dari pemutus litar QF1 ... .QF4 garis yang berjalan di sepanjang penegak menegak, dari mana kuasa dibawa ke pangsapuri, berkuasa. Beban rumah am: pencahayaan tangga, ruang bawah tanah, lampu di atas pintu masuk ke pintu masuk memberi makan kumpulan berasingan yang mengandungi pemeteran elektrik mereka.

Rajah. 1. Skim elektrik bangunan apartmen

Bergantung kepada bilangan pangsapuri di rumah, semua peralatan elektrik boleh diletakkan dalam satu kabinet elektrik atau dalam beberapa.Bagaimana peralatan elektrik rumah suai papan suis seperti ditunjukkan di dalam gambar. Dalam foto 1 - peranti input dan unit pemeteran. Dalam foto 2 - suis boleh diterbalikkan dengan fius. Dalam foto 3 - pemutus litar pada baris keluar.

Peranti pengenalan dan unit pemeterian bangunan pangsapuri

Pemutus litar boleh diterbalikkan dengan fius

Pemutus litar keluar

Sekiranya sekolah mempunyai subjek: "Asas bekalan kuasa rumah kami", maka kemalangan yang disebabkan oleh kegagalan pelbagai suis kuasa dan pemutus pada talian kuasa dan di substrat pengubah akan berlaku kurang kerap. Kita diajar dari zaman kanak-kanak untuk mencuci tangan sebelum makan dan memberitahu cara menyeberang jalan. Tetapi tiada siapa yang mengajar kita bahawa jika lampu keluar di apartmen, maka anda harus segera memutuskan dari rangkaian semua peralatan elektrik yang berkuasa: seterika, pemanas dan dapur elektrik.

Contohnya, jika rangkaian diputuskan sebagai hasil daripada fius yang ditiup di rumah panel elektrik, kemudian untuk memulihkan bekalan kuasa, juruelektrik perlu mematikan suis, mengganti fius dan menghidupkan suis sekali lagi. Jangka hayat semua peranti pensuisan sangat bergantung pada magnitud beban beralih.

Sekiranya semua penghuni rumah terputus peralatan elektrik mereka dari sesalur kuasa semasa kegagalan kuasa, maka penukaran sedemikian akan berlaku pada arus yang lebih rendah dan pemutus litar akan bertahan lebih lama.

Dalam contoh kami, apabila juruelektrik mematikan pemutus litar, kilat terang boleh dilihat dalam litar dua fasa dengan fius unburnt pada masa pemotongan kenalan - arka akan berkelip untuk perpisahan kedua, dari mana kenalan secara perlahan membakar.
