Jenis dan susunan revolusi kelajuan enjin pemungut

Motos pemungut sering dijumpai di perkakas elektrik rumah dan alat kuasa: mesin basuh, pengisar, gerudi, pembersih vakum, dan lain-lain Yang tidak menghairankan kerana motor pengumpul membolehkan anda mendapatkan kedua-dua revolusi tinggi dan tork tinggi (termasuk tork permulaan yang tinggi ) - yang mana yang diperlukan untuk kebanyakan alat kuasa.

Pada masa yang sama, motor pemungut boleh dikuasakan oleh kedua-dua arus terus (khususnya, diperbetulkan) dan arus bolak dari rangkaian isi rumah. Untuk mengawal kelajuan rotasi pemutar motor pemungut, pengawal selia laju digunakan, dan mereka akan dibincangkan dalam artikel ini.

Untuk memulakan, ingat peranti dan prinsip motor pemungut. Motor pemungut semestinya merangkumi bahagian-bahagian berikut: pemutar rotor, stator dan beralih-commutator switching unit. Apabila kuasa dibekalkan kepada pemegun dan rotor, medan magnetnya mula berinteraksi, dan pemutar akhirnya berputar.

Kuasa dibekalkan kepada pemutar melalui berus grafit yang sesuai dengan pengumpul (kepada pengumpul lamellas). Untuk menukar arah putaran pemutar, adalah perlu untuk mengubah berperingkat voltan pada stator atau pada pemutar.

Pemutar rotor dan stator boleh dikuasakan dari sumber yang berlainan atau boleh dihubungkan selari atau siri antara satu sama lain. Jadi dibezakan adalah pemungut motor pengujaan selari dan siri. Iaitu, motosikal pemungut pengujaan berurutan boleh didapati di kebanyakan peralatan elektrik rumah, kerana kemasukan sedemikian memungkinkan untuk mendapatkan enjin yang tahan terhadap beban.

Bercakap tentang pengawal kelajuan, pertama sekali, marilah kita berpegang pada litar thyristor (triac) yang paling sederhana (lihat di bawah). Penyelesaian ini digunakan dalam pembersih vakum, mesin basuh, pengisar, dan menunjukkan kebolehpercayaan yang tinggi apabila bekerja dalam litar AC (terutamanya dari rangkaian isi rumah).

Skim ini berfungsi dengan mudah: pada setiap tempoh voltan utama kapasitor dikenakan melalui perintang ke voltan pembukaan dinistor yang disambungkan ke elektrod kawalan kekunci utama (triac), selepas itu triac membuka dan lulus semasa ke beban (kepada motor pemungut).

Dengan menyesuaikan masa pengecasan kapasitor dalam litar kawalan pembukaan triac, mengawal kuasa purata yang dibekalkan kepada enjin, masing-masing, mengawal kelajuan. Ini adalah pengawal selia yang paling mudah tanpa maklum balas semasa.

Litar Triac adalah serupa dengan biasa dimalapkan untuk menyesuaikan kecerahan lampu pijar, tiada maklum balas di dalamnya. Sebagai contoh untuk maklum balas semasa muncul, sebagai contoh, untuk mengekalkan kuasa yang boleh diterima dan mencegah beban, elektronik tambahan diperlukan. Tetapi jika anda mempertimbangkan pilihan dari skim mudah dan tidak mudah, maka litar triac mengikuti litar triac.

Litar rheostat membolehkan anda mengawal kelajuan dengan berkesan, tetapi membawa kepada pelesapan sejumlah besar haba. Ia memerlukan radiator dan pelesapan haba yang cekap, yang bermaksud kehilangan tenaga dan kecekapan yang rendah pada akhirnya.

Litar pengawal selia lebih cekap pada litar kawalan thyristor khas atau sekurang-kurangnya pada pemasa yang penting. Menghidupkan beban (motor pengumpul) pada arus bolak dilakukan oleh transistor kuasa (atau thyristor), yang membuka dan menutup satu atau lebih kali dalam setiap tempoh rangkaian sinusoid. Ini mengawal kuasa purata yang dibekalkan kepada enjin.

Litar kawalan dikuasakan oleh 12 volt voltan langsung dari sumbernya sendiri atau dari rangkaian 220 volt melalui litar pelindapkejutan.Skim sedemikian sesuai untuk mengawal enjin yang berkuasa.

Prinsip regulasi dengan chip DC tentu saja PWM - Modulasi Lebar Pulse. Transistor, contohnya, terbuka dengan kekerapan tegasan tertentu beberapa kilohertz, tetapi tempoh keadaan terbuka adalah laras. Oleh itu, memutarkan pemegang perintang ubah, tetapkan kelajuan putaran pemutar motor pemungut. Kaedah ini adalah mudah untuk menjaga revolusi kecil motor pemungut di bawah beban.

Kawalan yang lebih baik - ini adalah peraturan semasa. Apabila PWM beroperasi pada kekerapan kira-kira 15 kHz, dengan melaraskan lebar nadi, voltan dikawal pada kira-kira arus yang sama. Katakanlah, dengan mengawal selia voltan malar di antara 10 hingga 30 volt, mereka mendapat revolusi yang berbeza pada arus sekitar 80 ampera, mencapai kuasa purata yang diperlukan.

Jika anda ingin membuat pengatur mudah untuk motor pemungut dengan tangan anda sendiri tanpa sebarang permintaan khas untuk maklum balas, maka anda boleh memilih litar pada thyristor. Apa yang anda perlukan adalah besi pematerian, kapasitor, dinistor, thyristor, sepasang perintang dan wayar.

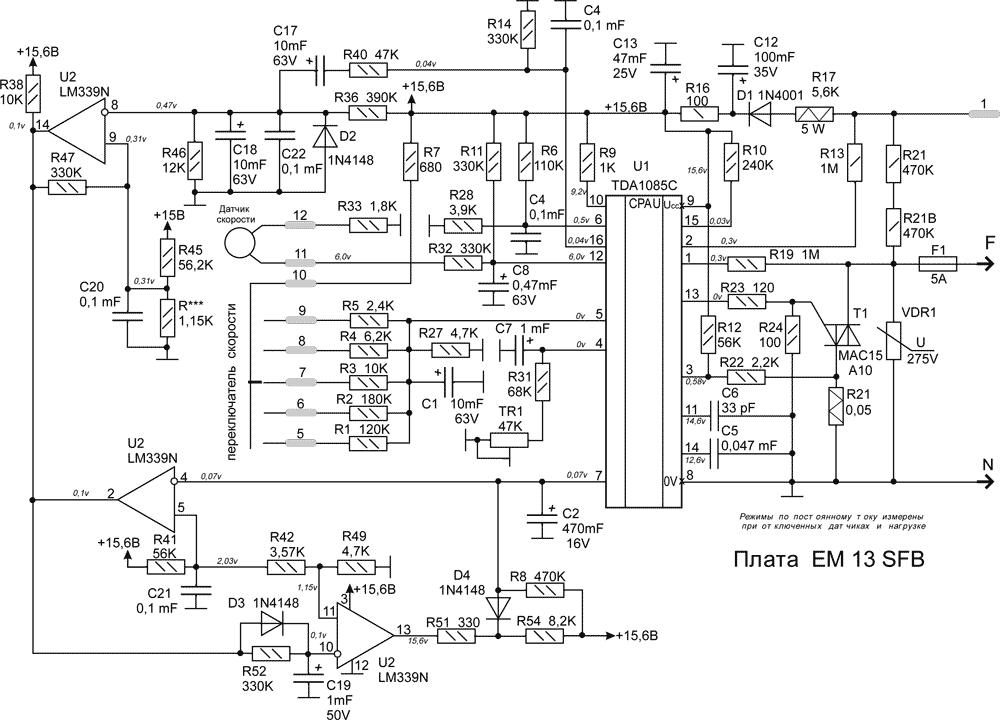

Jika anda memerlukan pengawal yang lebih baik dengan keupayaan untuk mengekalkan kelajuan stabil di bawah beban dinamik, lihat dengan lebih dekat pada pengawal maklum balas yang dapat memproses isyarat dari tachogenerator (sensor kelajuan) dari motor pemungut, seperti yang dilakukan contohnya dalam mesin basuh.
