Pemilihan pemutus litar untuk apartmen, rumah, garaj

Seorang mandur rumah, yang mula membaiki atau membuat pendawaian elektrik untuk premisnya, selalu menghadapi masalah melindungi peralatan elektriknya daripada mencegah perkembangan situasi kecemasan yang mungkin di dalamnya.

Pemutus litar yang menyediakan tiga fungsi membenarkan masalah ini dapat diselesaikan:

1. mudah menukar litar bersambung dengan sumber kuasa;

2. penghantaran boleh dipercayai semasa beban dalam mod operasi;

3. penutupan penutupan automatik sekiranya berlaku kecemasan.

Tidak rahsia lagi bahawa mana-mana peranti sedemikian dibuat oleh pengeluar untuk menyediakan keupayaan teknikal tertentu dan mempunyai pelbagai ciri. Oleh itu, terdapat banyak struktur sedemikian dan untuk setiap tempat kerja tertentu diperlukan untuk memilih mesin yang optimum.

Nah, sekarang mari kita beralih kepada peraturan pemilihan, membahagikan mereka ke sembilan peringkat berturut-turut.

Pengiraan semasa undian. Nombor peringkat 1

Pemutus litar biasanya dipasang di dalam papan suis di pintu masuk ke rumah, apartmen atau garaj dan dipotong menjadi konduktor fasa. Arus beban yang disambungkan, yang dicipta oleh peralatan elektrik bekerja, melewati mesin ini melalui wayar yang dipasang.

Ia adalah semasa dalam mod operasi yang pemutus litar mesti lulus dengan lulus, dan jika ia melebihi, ia mesti membuka hubungan kuasa, de-tenaga litar. Adalah penting bahawa keseimbangan dikekalkan antara sifat konduktif pendawaian elektrik dan peranti bersambung.

Sebagai contoh, pendawaian tembaga dengan sekatan persegi 1.5 mm boleh memberikan bekalan kuasa yang boleh dipercayai kepada pengguna dengan jumlah kapasiti sehingga 1 kW. Sekiranya anda menyambungkan pemanas elektrik yang mengambil 3 kW dari rangkaian itu, maka tiada pemutus litar dalam keadaan ini boleh menampung fungsi perlindungan dan bekalan kuasa biasa.

Lagipun, memilih mesin automatik untuk beban 1 kW, kami akan melindungi pendawaian, kami tidak akan membenarkan ia terlalu panas dan gagal disebabkan oleh peningkatan arus. Walau bagaimanapun, pemanas elektrik tidak akan berfungsi - perlindungan akan segera mematikan kuasa setiap kali ia dihidupkan.

Jika anda memilih pemutus litar untuk beban pemanas 3 kW, maka peralatannya akan mula berfungsi, tetapi hanya sehingga wayar kuasa membakar bekalan voltan. Dan ia akan berlaku dengan cepat.

Contoh yang diberikan menunjukkan bahawa masalah keseimbangan litar elektrik yang disambungkan ke mesin mesti dianalisis dan disediakan pada peringkat reka bentuk kerja sebelum memilih model protektif tertentu.

Dalam kes ini, sebaiknya selesai secara berperingkat tiga tugas berikut:

1. kirakan semasa talian yang berkaitan berdasarkan kuasa peralatan elektrik yang beroperasi di dalamnya, dengan mengambil kira bilangan mereka dan bilangan fasa rangkaian;

2. Pilih penarafan pemutus litar daripada beberapa aras piawai berdasarkan pengiraan. Dalam kes ini, kaedah pembulatan digunakan;

3. menentukan bahan dan keratan rentas wayar yang akan memindahkan beban dari mesin kepada pengguna berdasarkan penggunaan jadual PUE.

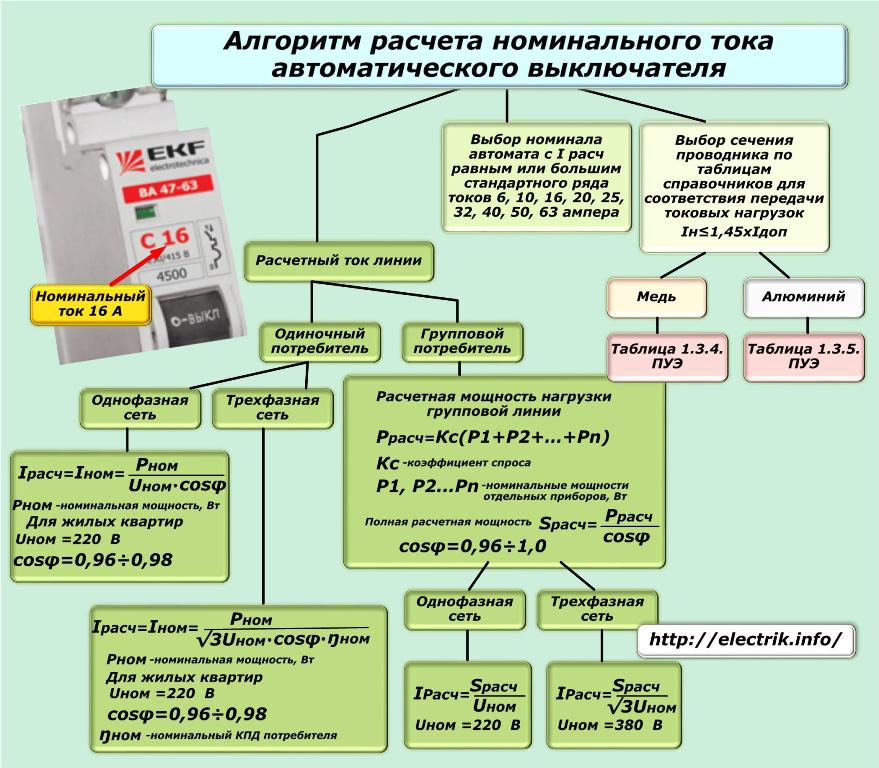

Gambar di bawah menunjukkan cadangan teknikal utama untuk menyelesaikan setiap isu ini.

Pemilihan pemutus litar mengikut ciri masa semasa. Nombor peringkat 2

Ketergantungan kelajuan penyingkiran kuasa dari beban dengan pelepasan elektromagnet pada lebihan arus undian dalam litar terkawal adalah salah satu petunjuk penting mesin itu. Mengikut kriteria ini, mereka mempunyai enam kumpulan klasifikasi, tetapi hanya tiga daripada mereka yang sesuai untuk keadaan rumah, apartmen dan garaj.

Ini adalah kelas-kelas:

• "B" apabila beban diwakili oleh pendawaian elektrik lama, lampu incandescent, pemanas, dapur elektrik atau oven;

• "C", jika premis menggunakan pencucian dan mesin basuh pinggan mangkuk, peti sejuk, penyejuk beku, penghawa dingin, pejabat dan saluran keluar rumah, lampu pelepasan gas dengan arus permulaan yang meningkat;

• "D" - untuk memastikan operasi dan perlindungan unit pemampat yang kuat, pam, mesin pemprosesan, mekanisme mengangkat.

Pemotongan yang boleh dipercayai dari peningkatan arus oleh pelepasan elektromagnet berlaku apabila kelas I melebihi nominal:

• Dalam pada 3 ÷ 5;

• C - 5 ÷ 10;

• D - 10 ÷ 20 kali.

Arus melebihi 10% daripada nilai nominal juga akan dimatikan oleh mesin-mesin ini kerana operasi plat bimetallik beroperasi pada prinsip termal. Tetapi, masa mereka tidak selalu dapat memberikan keselamatan. Oleh itu, perlindungan kelas D tidak boleh digunakan sebagai ganti C atau lebih-lebih lagi B.

Pemilihan pemutus litar mengikut prinsip pemilihan. Nombor peringkat 3

Memilih peranti pelindung, ia harus difahami bahawa ia tidak berfungsi sendiri dalam litar elektrik, tetapi digabungkan dengan mesin lain. Bagi mereka, mereka membuat jujukan respons mereka sendiri, yang dipanggil selektiviti atau selektiviti. Adalah penting untuk mematuhinya untuk memastikan bekalan elektrik yang boleh dipercayai kepada semua pengguna.

Prinsip pengendalian selektif suis ditunjukkan dalam gambar, yang menunjukkan bahawa apabila litar pintas berlaku dalam peranti yang disambungkan ke saluran keluar, arus kecemasan akan melewati peranti automatik AB1 dari papan suis di rumah, AB2 dari jalan masuk dan AV3 panel apartmen.

Pada masa yang sama, mereka perlu dipilih supaya kerosakan itu segera dihapuskan oleh kerja mesin AV3 yang paling dekat dengan lokasi penutupan, dan selebihnya terus berfungsi untuk menggerakkan semua pengguna yang bersambung dengannya.

Semasa konfigurasi reka bentuk litar perlindungan elektrik, mereka sentiasa disandarkan, dengan anggapan bahawa tidak ada kebolehpercayaan mutlak. Kadang kala, pemutus litar AB3 mungkin gagal kerana pelbagai sebab. Oleh itu, ia harus diinsuranskan oleh AB2 yang terdekat kepadanya. Sekiranya berlaku kerosakan, operasi AB1 akan dihidupkan. Dan sebagainya ...

Di samping itu, kami membentangkan reka bentuk automaton terpilih, yang dipasang di panel pengedaran utama. Suis selektif khas ini boleh memberi masa kelewatan kira-kira 0.25 ÷ 0.6 saat.

Mereka telah menyediakan 2 cara untuk lulus semasa:

• utama;

• pilihan.

Mereka mempunyai elemen yang sama untuk operasi siaran termal dan blok hubungan utama.

Automatik selektif itu dipasang di hadapan saluran keluar, dan saluran utamanya berfungsi untuk penutupan kemalangan biasa. Perintang tambahan dimasukkan, memberikan penurunan kecil semasa dan, dengan itu, kelewatan dalam tindak balas terhadap masa.

Jika mesin keluar menghilangkan kemalangan itu, selektif tidak mematikan, tetapi masih beroperasi melalui kenalan tambahan, dan selepas penyejukan bimetal utama dan melalui salurannya. Apabila mesin keluar tidak dapat memenuhi tugasnya, karyanya dikhaskan oleh rantai tambahan kedua.

Penentuan keupayaan beralih utama kenalan. Nombor peringkat 4

Ciri ini menentukan arus maksimum dalam amperes bahawa pemutus litar boleh dengan pasti memecah dalam keadaan kecemasan. Sekiranya nilai ini terlampau dalam amalan, maka perlindungan rangkaian mungkin tidak dapat dipenuhi, dan mesin itu sendiri hanya akan terbakar daripada kuasa lengkung yang terlalu besar.

Salah satu parameter yang menentukan untuk memilih mesin mengikut PKS adalah berkaitan dengan bahan wayar yang digunakan dalam kabel bekalan dan jarak objek dari pencawang pengubah.

Sebagai tambahan kepada keupayaan muktamad, dokumentasi teknikal juga menunjukkan rintangan haus berpindah, yang menentukan bilangan siklus operasi dalam keadaan normal sehingga momen mekanisme.

Kelas pembatasan semasa mekanisme pemotongan. Peringkat peringkat 5

Parameter ini ditunjukkan dalam kes kebanyakan model kualiti tertinggi dan menyifatkan kelajuan penutupan mod kecemasan dengan potongan elektromagnetik berhubung dengan panjang segmen satu setengah kitaran sinusoid standard.

Kelas pembatasan semasa ditunjukkan oleh nombor 1, 2, 3, yang merupakan penyebut pecahan dengan pengangka 1.

Mesin dengan kelas 2 sepatutnya mula bertindak balas terhadap kerosakan dalam 1/2 separuh masa, dan dalam kelas ketiga, 1/3. Ini bermakna bahawa semakin tinggi penunjuk had semasa, lebih cepat pembubaran kemalangan dan peralatan terlindung kurang terdedah kepada haba.

Apabila arus elektrik kemalangan itu pecah, arka timbul, yang dipadamkan oleh peranti khas. Masa gangguan terakhir gangguan oleh mesin automatik kelas 3 adalah kira-kira 2,5 ÷ 6 milisaat, kedua - 6 ÷ 10, dan 1 -> 10.

Sila ambil perhatian bahawa model kelas 3 tidak membenarkan arus kecemasan mencapai puncak maksimum. Oleh itu, pilihan mereka adalah paling optimum.

Memeriksa pemutus litar untuk rintangan gelung fasa-sifar. Peringkat 6

Persoalan ini lebih baik diamanahkan kepada pakar mengukur makmal elektroteknik. Teknologi dan metodologi untuk pelaksanaannya diterangkan artikel berasingan.

Sekarang mari kita ingatkan secara ringkas bahawa gelung fasa-sifar istilah merujuk kepada keseluruhan bahagian litar elektrik dari penggulungan pengubah bekalan kuasa yang terletak di pencawang hingga outlet pengguna akhir.

Litar ini mempunyai rintangan elektrik dan mempengaruhi pilihan peranti perlindungan kerana nilai ini terhad oleh arus maksimum litar pintas yang terhasil.

Sebagai contoh, impedans baris diukur adalah 1.2 Ohms. Voltan dalam pendawaian apartmen adalah 220 volt. Jika anda litar pintas kenalan soket dengan pelompat logam, maka, mengikut undang-undang Ohm, anda boleh menentukan arus yang telah timbul.

Ikz = 220 / 1.2 = 183.3 (3) A.

Pada peringkat reka bentuk pendawaian, nilai ini ditentukan secara teorinya dari jadual pengiraan.

Sebagai contoh, perlindungan dipilih untuk garaj di mana ia dirancang untuk menggunakan mesin logam. Oleh itu, untuk semua petunjuk yang dianggarkan sebelumnya, mesin automatik untuk 16 ampere kelas D telah dipilih.

Kapasiti pecahnya pelepasan elektromagnetnya dikira mengikut kehendak PUE mengikut formula:

I = 1,1x16x20 = 352 A.

• Arus 16 - nilai mesin;

• 20 - ciri maksimum kepelbagaian arus tersendiri oleh pelepasan elektromagnetik;

• 1,1 - margin 10%.

Pengiraan menunjukkan bahawa arus litar pintas maksimum dalam litar boleh tidak lebih daripada 183 ampere, dan pemutus litar terpilih beroperasi pada litar pintas 352 A. Dengan kata lain, potongan semasa bagi kebanyakan kemalangan dalam model ini tidak akan berfungsi.

Oleh itu, mesin tidak dipilih dengan betul. Ia mesti diganti. Terdapat alternatif lain - pemodenan pendawaian untuk mengurangkan rintangan elektriknya.

Bilangan tiang. Peringkat 7

Dalam litar fasa tunggal, pemutus litar dua tiang dipasang di dalam perisai input untuk memastikan penyingkiran lengkap fasa dan voltan sifar dari litar yang diberi makan. Dalam kes lain, model unipolar yang memecahkan potensi fasa digunakan.

Pemutus litar empat tiang dalam rangkaian tiga fasa membolehkan tiga fasa dan sifar berfungsi untuk dihidupkan sekaligus. Tetapi, dalam keadaan tidak, mereka harus memecahkan konduktor PE pelindung.

Dalam kes lain, apabila konduktor neutral yang bekerja tidak perlu dihidupkan, cukup untuk memilih model tiga fasa.

Pilihan tambahan. Peringkat 8

Ini termasuk ciri-ciri seperti:

• nilai voltan rangkaian input;

• kekerapan ayunan industri dalam hertz (biasanya 50 atau 60);

• ijazah perlindungan perumahan mengikut kelas IP;

• pelaksanaan untuk operasi pada suhu yang merosot.

Ia juga perlu memberi perhatian kepada mereka, terutamanya jika keadaan kerja teruk dirancang untuk mesin itu.

Pemilihan jenama. Peringkat 9

Titik akhir ini biasanya penting apabila tiada satu peranti pelindung dibeli, tetapi satu siri keseluruhannya untuk kerja-kerja elektrik di satu rumah. Adalah disyorkan untuk membeli model pengeluar yang terkenal, dengan mengambil kira peluang pembelian.

Walau bagaimanapun, memilih pelbagai jenis tidak digalakkan. Sepanjang bangunan, lebih baik menggunakan mesin dari satu syarikat dan siri yang dipercayai.

Pertimbangkan keadaan operasi yang lebih teruk pemutus litar di garaj sejuk atau kurang panas dan bilik-bilik lain yang serupa.

Kesimpulannya, saya ingin menarik perhatian kepada satu tahap yang sangat penting untuk bekerja dengan pemutus litar, yang sering dilupakan. Ini memuat atau, dengan kata lain, pemeriksaan elektrik semua spesifikasi yang diisytiharkan oleh pengeluar dari sumber luaran dalam keadaan operasi sebenar ujian dengan menetapkan hasil dan membuat protokol.

Lakukan makmal elektrik pada peralatan mereka. Pemeriksaan bebas semacam itu membolehkan anda mengenal pasti semua kerosakan yang boleh muncul dalam mesin selepas pengangkutan atau penyimpanan jangka panjang, termasuk kecacatan kilang.
