Pilihan untuk pampasan tenaga reaktif di rumah menggunakan Peti Simpanan

Trik jualan perkakas rumah untuk menjimatkan tenaga

Pengiklanan yang tidak masuk akal di Internet dan bahkan di saluran televisyen negeri melalui kedai televisyen terus menawarkan orang awam peranti untuk menjimatkan tenaga dalam bentuk "produk baru" industri elektronik. Pesara menerima diskaun sebanyak 50% daripada jumlah kos.

"Penjimatan Peti" adalah nama salah satu peranti yang ditawarkan. Mereka sudah ditulis dalam artikel itu. "Peralatan penjimatan tenaga: mitos atau realiti?". Sudah waktunya untuk meneruskan topik mengenai contoh model tertentu, menjelaskan dengan lebih terperinci:

• apakah reaksi;

• bagaimana kuasa aktif dan reaktif dibuat;

• bagaimana pampasan kuasa reaktif dilaksanakan;

• berdasarkan pemompat kuasa reaktif dan peranti untuk menjimatkan tenaga.

Orang yang membeli peranti sedemikian akan menerima pakej dengan kotak yang indah di dalam mel. Di dalam, terdapat kes plastik yang elegan dengan dua LED di bahagian hadapan dan palam pemasangan di soket - dari belakang.

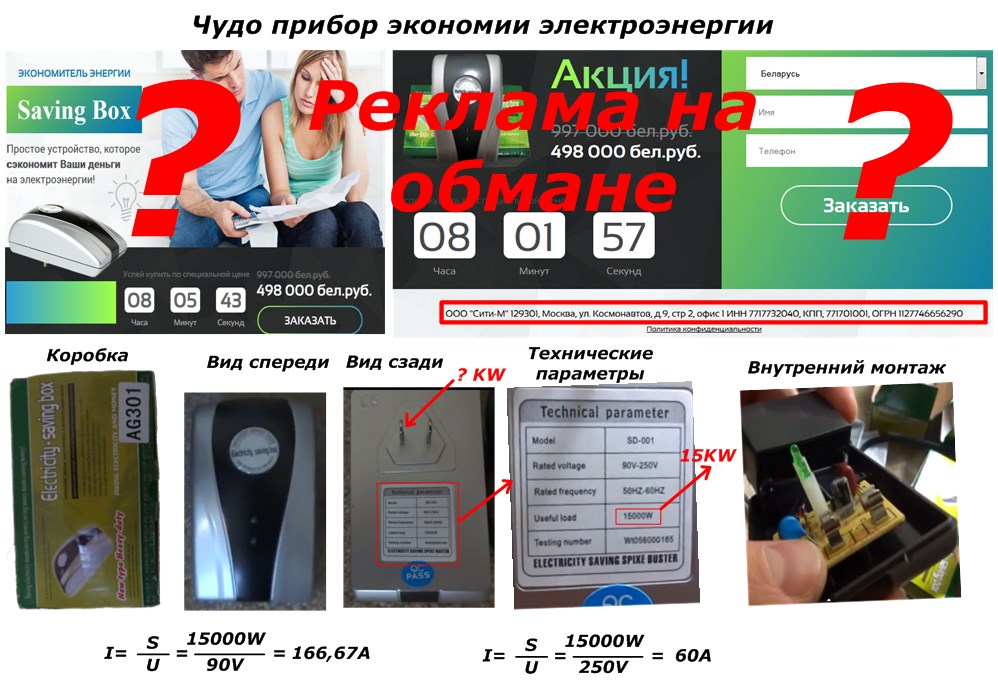

Alat ajaib untuk menjimatkan tenaga (klik pada gambar untuk membesarkan):

Gambar yang dilampirkan menunjukkan ciri-ciri yang diisytiharkan oleh pengilang: 15,000 watt pada voltan 90 hingga 250 V. Daya akan menilai mereka dari sudut pandangan pengamal elektrik mengikut formula yang diberikan di bawah.

Pada voltan terendah yang ditunjukkan, peranti sedemikian mesti lulus arus 166.67 A dengan sendirinya, dan pada 250 V - 60 A. Mari kita bandingkan pengiraan yang diperolehi dengan banyak mesin kimpalan AC.

Arus kimpalan untuk elektrod keluli dengan diameter 5 mm adalah 150 ÷ ​​220 ampere, dan untuk ketebalan 1.6 mm ia cukup - 35 ÷ 60 A. Cadangan ini adalah dalam mana-mana manual pengimpal elektrik.

Ingat berat dan dimensi mesin kimpalan, yang memasak dengan elektrod 5 mm. Bandingkan dengan kotak plastik, saiz pengecas telefon bimbit. Fikirkan mengapa elektrod keluli 5 mm meleleh dari arus 150 A, tetapi kenalan palam "peranti" ini tetap utuh, dan semua pendawaian di apartmen?

Untuk memahami sebab perbezaan ini, saya terpaksa membuka kes itu, menunjukkan "sisipan" elektronik. Di sana, sebagai tambahan kepada lembaga untuk menerangi LED dan sekering, terdapat satu lagi kotak plastik untuk alat peraga.

Perhatian! Dalam skim ini, tiada peranti untuk menjimatkan tenaga atau mengimbanginya.

Adakah ia penipuan? Mari kita cuba memahami dengan bantuan dasar-dasar kejuruteraan elektrik dan pemampat industri yang sedia ada untuk tenaga elektrik, yang bekerja di perusahaan tenaga.

Prinsip Bekalan Kuasa

Pertimbangkan satu skim biasa untuk menghubungkan pengguna elektrik ke penjana voltan berselang, sebagai analog kecil rangkaian bekalan kuasa apartmen. Untuk kejelasan, ciri-ciri induktans, kapasitans dan beban aktif ditunjukkan. pengubah pengubah, kapasitor dan SEPULUH. Kami mengandaikan bahawa mereka beroperasi dalam keadaan mantap apabila nilai tunggal saya melalui keseluruhan gelung semasa.

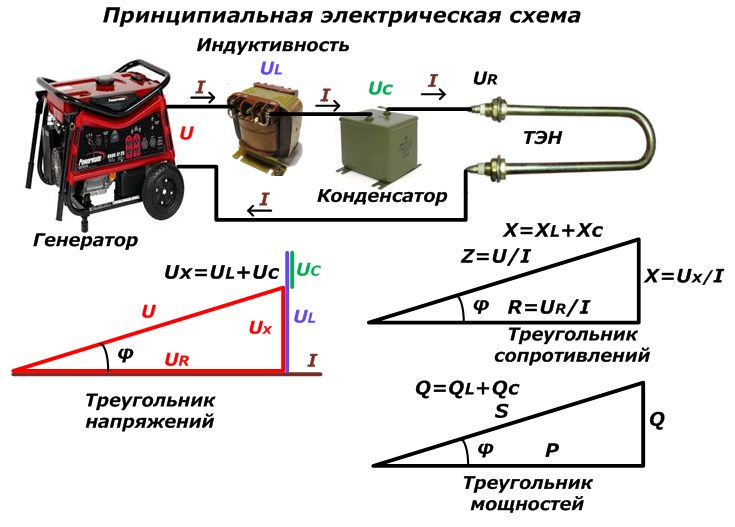

Rajah pendawaian (klik pada gambar untuk membesarkan):

Di sini, tenaga penjana dengan voltan U diagihkan oleh komponennya kepada:

• gegelung gegelung UL;

• plat kapasitor UC;

• rintangan TEN UR.

Jika kita mewakili kuantiti yang sedang dipertimbangkan dalam bentuk vektor dan melaksanakan penambahan geometri mereka dalam sistem koordinat kutub, kita akan mendapat segitiga tekanan biasa di mana magnitud komponen aktif UR ke arah bertepatan dengan vektor semasa.

UX dibentuk dengan menambah titisan voltan merentasi induksi UL dan plat kapasitor UC. Selain itu, tindakan ini mengambil kira arah mereka.

Oleh itu, ternyata bahawa vektor voltan penjana U disimpang dari arah arus I oleh sudut φ.

Sekali lagi, perhatikan hakikat bahawa litar semasa saya tidak berubah, ia adalah sama dalam semua bidang. Oleh itu, kita membahagikan komponen segitiga tekanan dengan nilai I. Berdasarkan kepada hukum Ohm, kita memperoleh segitiga rintangan.

Keseluruhan rintangan induktansi XL dan kapasiti XC biasanya dipanggil istilah "reaktansi" X. Impedans bagi litar Z kita, yang digunakan pada terminal penjana, terdiri daripada jumlah rintangan aktif elemen pemanasan R dan nilai reaktif X.

Mari kita melakukan tindakan lain - mendarabkan vektor segitiga tekanan oleh I. Sebagai hasil dari transformasi, segitiga kuasa terbentuk. Aktif dan kuasa reaktif dia mencipta nilai penuh. Jumlah tenaga yang dihasilkan oleh penjana S dibelanjakan untuk komponen aktif P dan reaktif Q.

Bahagian aktif dikonsumsi oleh pengguna, dan reaktif dikeluarkan semasa transformasi magnet dan elektrik. Kapasitif dan induktif kapasiti tidak digunakan oleh pengguna, tetapi mereka memuat konduktor semasa dengan penjana.

Perhatian! Dalam semua 3 segi tiga segi empat tepat, perkadaran antara sisi dipelihara, dan sudut φ tidak berubah.

Sekarang kita akan faham bagaimana tenaga reaktif muncul dan mengapa meter isi rumah tidak mengambil kira.

Apakah pampasan kuasa reaktif dalam industri?

Dalam sektor tenaga negara, dan lebih tepatnya - negeri di seluruh benua, sebilangan besar penjana terlibat dalam pengeluaran elektrik. Di antara mereka terdapat reka bentuk buatan sendiri yang ringkas oleh tukang-tukang yang bersemangat dan loji industri kuasa tenaga hidroelektrik dan loji tenaga nuklear yang kuat.

Semua tenaga mereka disimpulkan, diubah dan diedarkan kepada pengguna akhir oleh teknologi yang paling kompleks dan laluan pengangkutan di jarak yang jauh. Dengan kaedah penghantaran ini, arus elektrik melalui sejumlah besar induktansi dalam bentuk transformer / litar autotransformer, reaktor, penindas, dan peranti lain yang menghasilkan beban induktif.

Kabel udara, dan terutamanya kabel, membuat komponen kapasitif dalam litar. Nilainya ditambah oleh pelbagai unit kapasitor. Logam wayar yang melalui aliran semasa mempunyai rintangan aktif.

Oleh itu, sistem tenaga yang paling rumit dapat dipermudahkan kepada litar yang kita periksa dari penjana, induktansi, beban aktif dan kapasitans. Hanya perlu digabungkan dalam tiga fasa.

Tugas tenaga adalah untuk menyediakan pengguna dengan kualiti elektrik yang berkualiti tinggi. Sehubungan dengan objek terakhir, ini membayangkan bekalan kuasa elektrik ke panel masukan dengan voltan 220/380 V, kekerapan 50 Hz tanpa gangguan dan komponen reaktif. Semua penyimpangan nilai-nilai ini adalah terhad oleh keperluan GOST.

Dalam kes ini, pengguna tidak berminat dalam komponen reaktif Q, yang mencipta kerugian tambahan, tetapi dalam mendapatkan kuasa aktif P, yang berfungsi dengan baik. Untuk mencirikan kualiti elektrik, gunakan nisbah tanpa dimensi P kepada tenaga yang digunakan S, yang mana kosinus sudut φ digunakan. Kuasa aktif P mengambil kira semua meter elektrik rumah.

Peranti pampasan untuk kuasa elektrik menormalkan elektrik untuk pengedaran antara pengguna, mengurangkan komponen reaktif kepada normal. Pada masa yang sama, "penyamaan" fasa sinusoidal dilakukan, di mana bunyi frekuensi dikeluarkan, kesan transien semasa pensuisan litar dimeteraikan, frekuensi dinormalkan.

Pemampat kuasa reaktif perindustrian dipasang selepas input pencawang-pencawang pencawang di hadapan suis switch: kuasa penuh pemasangan elektrik diteruskan melalui mereka.Sebagai contoh, lihat satu pecahan litar elektrik satu talian bagi sebuah pencawang dalam rangkaian 10 kV, di mana pemampas menerima arus dari AT dan hanya selepas memproses ia aliran elektrik terus, dan beban pada sumber tenaga dan kabel penyambung berkurangan.

Pemampat perindustrian untuk elektrik dalam rangkaian 10 kV:

Marilah kita kembali ke Tabung Simpanan dan tanyakan soalan: bagaimana ia boleh mengimbangi kuasa apabila terletak di outlet akhir, dan bukan di pintu masuk ke apartmen di hadapan meter?

Lihatlah gambar bagaimana pemampan industri yang mengagumkan kelihatan. Mereka boleh diwujudkan dan berfungsi pada asas unsur yang berbeza. Fungsi mereka:

• peraturan lancar komponen reaktif dengan memunggah laju peralatan dari aliran kuasa dan mengurangkan kehilangan tenaga;

• penstabilan voltan;

• meningkatkan kestabilan dinamik dan statistik skim ini.

Penggenapan tugas-tugas ini memastikan kebolehpercayaan bekalan kuasa dan mengurangkan kos reka bentuk petunjuk semasa dengan menormalkan keadaan suhu.

Apakah pampasan kuasa reaktif di sebuah apartmen?

Peralatan elektrik rumah juga mempunyai rintangan induktif, kapasitif, dan aktif. Bagi mereka, semua nisbah segi tiga di atas di mana komponen reaktif hadir adalah sah.

Hanya perlu difahami bahawa ia dicipta semasa laluan semasa (diambil kira oleh meter, dengan cara itu) ke atas beban yang telah disambungkan ke rangkaian. Voltan induktif dan kapasitif yang dihasilkan mencipta komponen kuasa reaktif yang sama di apartmen yang sama, dan juga memuatkan pendawaian.

Nilai mereka tidak mengambil kira meter induksi lama. Tetapi beberapa model perakaunan statik dapat membaikinya. Ini membolehkan anda menganalisa dengan lebih tepat dengan keadaan semasa dengan beban semasa dan kesan terma pada penebat semasa operasi sejumlah besar motor elektrik. Voltan kapasitif yang dihasilkan oleh peralatan rumah tangga adalah sangat kecil, seperti tenaga reaktif dan meternya sering tidak ditunjukkan.

Pampasan komponen reaktif dalam kes ini terdiri daripada unit kapasitor penghubung yang "menghilangkan" kuasa induktif. Mereka harus disambungkan hanya pada masa yang sesuai untuk jangka masa tertentu dan mempunyai hubungan suis mereka sendiri.

Pemampat kuasa reaktif sedemikian penting dan lebih sesuai untuk tujuan pengeluaran, sering bekerja dengan satu set automasi. Mereka tidak mengurangkan penggunaan kuasa aktif, tidak dapat mengurangkan pembayaran elektrik.

Peranti keajaiban Tabung Simpanan yang diiklankan dan peranti sejenis yang lain tidak ada hubungannya dengan reka bentuk yang serupa. Sebagai peranti untuk menjimatkan tenaga, ia tidak dapat berfungsi.

Kesimpulannya

Keupayaan dan spesifikasi teknikal Peti Simpanan, diisytiharkan oleh pengeluar, tidak benar, ia digunakan untuk pengiklanan berdasarkan penipuan.

Sudah lama lamanya masyarakat perlindungan pengguna dan agensi penguatkuasa undang-undang mengambil langkah untuk menghentikan penjualan produk berkualiti rendah di negara ini, sekurang-kurangnya melalui saluran maklumat negara.

Kuasa aktif dan reaktif yang digunakan di apartmen boleh dikurangkan dengan mengikuti saranan ringkas yang digariskan dalam artikel: "Bagaimana untuk menjimatkan tenaga elektrik di sebuah apartmen dan rumah persendirian".

Comments

[#1]

Artikel yang baik. Program pendidikan semacam itu perlu untuk semua orang.

[#2]

"Selagi orang bodoh itu hidup, untuk menipu kita, oleh itu, dengan tangan kita." Dan semua ini disebabkan oleh ketidaktahuan, keengganan untuk belajar, ketegangan otak.

[#3 Oleg]

Masih sangat sering mereka menawarkan jerung penuh, yang dimasukkan ke dalam pemetik api kereta dan membolehkan anda menyimpan bahan bakar. Saya secara peribadi mengenali seseorang yang mendakwa bahawa ekonomi bahan bakarnya sudah 30% !!! Ia adalah mustahil untuk membuktikan bahawa ia adalah corny.

Quote: Victor

Artikel yang baik. Program pendidikan semacam itu perlu untuk semua orang.

Artikel ini tidak akan membantu orang yang membeli "peranti" sedemikian.

[#4]

Adakah artikel itu baik? Contoh skema tidak betul. Contohnya dengan penjana, induktans bertindak sebagai reaktor atau induktor untuk mengehadkan arus dan kapasitor yang bertindak sebagai suatu impedans secara bersambung terhubung ke litar dengan pemanas. Perkara yang sama dengan litar satu talian, ini adalah reaktor, kapasitinya berfungsi untuk mengehadkan arus litar pintas dalam rangkaian dengan neutral terisolasi.

[#5]

Igor, itu bukan soal ketepatannya! Artikel itu dibuat (dan agak mudah diakses) untuk orang awam biasa. Satu contoh pada jari. Allah melarang bahawa 30% akan memahami apa perkara itu. Terima kasih kepada orang-orang yang mendidik penduduk dalam hal-hal elektromagnet!

[#6]

Igor, litar dengan penjana jelas menunjukkan komponen mana impedans beban pada arus bergantian terdiri daripada. Dan dengan itu, jumlah penggunaan kuasa. Skim satu-satunya, tentu saja, tidak betul, reaktor tidak ada kena mengena dengannya. Tetapi perkara itu tidak dalam butiran ini. Artikel ini bukan untuk anda membaca litar elektrik dan bukan untuk saya juruelektrik, tetapi untuk orang yang mudah jauh dari memahami kejuruteraan elektrik. Jadi untuk mencari kesalahan dengan butiran di sini adalah benar-benar tidak bernilai.

[#7 MaksimovM]

Pada awal artikel itu, ia diberitahu untuk orang biasa apa yang sebenarnya peranti yang sama untuk menjimatkan tenaga, tetapi lebih lanjut dalam artikel terdapat banyak ketidaktepatan. Semua yang diterangkan mengenai pampasan kuasa reaktif dalam pemasangan elektrik dan di dalam apartmen mempunyai banyak ketidaktepatan.

Untuk mengimbangi kuasa reaktif pada switchgear pemasangan elektrik, bateri kapasitor statik digunakan, ia disambungkan secara langsung ke bas voltan 6 (10) kV. Mereka menghidupkan selari dengan beban, iaitu arus beban tidak mengalir melalui mereka, mereka mengimbangi kuasa reaktif dengan mengambilnya dari rangkaian elektrik. Fungsi pemampat adalah untuk mengimbangi kuasa reaktif, tidak lebih dari itu, seluruh fungsi yang ditunjukkan dalam artikel tidak khusus kepada peranti ini.

Artikel ini mengandungi frasa bahawa "pelbagai unit kapasitor mencipta komponen kapasitif dalam rangkaian" - ini, sebenarnya, adalah alat untuk pampasan kuasa reaktif, yang lebih tepat untuk mengatakan, mereka tidak membuat komponen kapasitif, tetapi mengimbangi kapasitansi yang hadir dalam rangkaian beban induktif.

Kawalan lancar komponen reaktif - ciri ini adalah ciri-ciri pencampuran reaktor yang lancar, yang merupakan peranti pampasan kuasa semula reaktif yang lebih moden (tidak boleh dikelirukan dengan reaktor pembatas semasa, yang tersilap digambarkan dalam rajah dalam artikel).

Pengangkut peralatan berkelajuan tinggi tidak berkaitan dengan pampasan kuasa reaktif - ini adalah unsur-unsur automasi kecemasan (contohnya, frekuensi pemunggah automatik - AChR).

Pampasan tenaga reaktif tidak memberikan penstabilan voltan. Penetapan tegangan pada ban dilakukan melalui pengoperasian alat regulator tegangan otomatis dari transformator daya dengan penukar tap-load.

Perkara yang sama berlaku untuk kekerapan. Normalisasinya disediakan di loji janakuasa dengan menambah atau mengurangkan jumlah kuasa yang dibekalkan ke rangkaian. Pada pencawang pengagihan, normalisasi kekerapan boleh diberikan hanya dengan memunggah - dengan melepaskan bahagian tertentu beban. Fungsi ini disediakan oleh AFR yang dinyatakan di atas.

Peralatan elektrik yang digunakan dalam kehidupan sehari-hari mempunyai beban yang agak aktif. Kuasa reaktif dalam kehidupan seharian mempunyai nilai yang sangat kecil, oleh itu ia diabaikan, iaitu, mereka tidak menyimpan rekod penggunaannya.

Meter, walaupun induksi lama, walaupun elektronik moden, mengambil kira komponen yang dimaksudkan untuk diambil kira. Terdapat meter induksi tenaga elektrik aktif - ia mengambil kira hanya komponen aktif tenaga elektrik yang digunakan, terdapat meter induksi tenaga elektrik reaktif - oleh itu ia mengambil kira hanya komponen reaktif.

Meter elektrik aktif dipasang di pangsapuri, iaitu, dengan definisi mereka tidak harus mengambil kira tenaga elektrik reaktif.

Jika komponen reaktif tenaga elektrik tidak direkodkan dalam kehidupan seharian, maka tidak ada keperluan untuk pampasan.

Pampasan kuasa reaktif dijalankan di pencawang pengedaran yang besar, yang memberi makan ribuan pangsapuri dan beberapa perusahaan yang berbeza. Pada skala elektrik yang dibekalkan kepada pengguna, komponen reaktif adalah penting.

[#8]

Saya mahu menambah hanya satu. Pampasan kuasa reaktif dengan bantuan unit kapasitor tidak dijalankan mengikut prinsip "menghidupkan dan terlupa". Ada satu perkara seperti overcompensation, yang direkodkan oleh meter reaktif yang bersambung, dan yang membebankan perusahaan lebih banyak daripada reaktiviti induktif yang tidak dikompensasi.
Dan pada asasnya artikel itu. Malangnya, kami tidak bersedia untuk hubungan pasaran. Contohnya, di Amerika Syarikat, penjahat ini akan mengukus di atas katil untuk pengiklanan yang tidak boleh dipercayai untuk masa yang lama, tetapi dengan kami semuanya digulung.

[#9]

Sebenarnya, segala-galanya hidup di bawah hukum termodinamik kedua. Dan tidak ada seorang pun yang akan menemaninya.

[#10]

Secara teorinya, peranti boleh mengimbangi komponen induktif semasa dalam pendawaian elektrik apartmen dan penggunaan kuasa akan berkurang dengan jumlah kehilangan aktif dalam wayar. Terdapat penjimatan, tetapi, oleh vkidku, untuk sebuah pangsapuri bandar, peranti tidak akan membayar dalam 100 tahun.

[#11]

Akibatnya, saya bersetuju sepenuhnya dengan pengarang artikel itu. Saya ingin mengatakan tentang pampasan - tugas ini ditetapkan untuk pengguna yang besar dengan hanya satu matlamat, untuk mengekalkan parameter rangkaian yang diperlukan dan kerana ini mereka membuat diskaun dan tidak sebaliknya. Faktor kedua yang benar-benar berfungsi ialah peningkatan voltan pengguna (6-10 kV / 0.4 kV) pada beban tinggi. Semua ini ditunjukkan dalam buku teks fizik sekolah. Untuk menyimpan e-mel. tenaga di rumah, pada pengiraan peribadi dan aplikasi dalam amalan - ini adalah dimer dan suis di tempat suis.

MaksimovM, Komponen aktif dalam kehidupan seharian adalah pijar dan lampu elektrik. dapur - semua yang lain dari yang jahat.

[#12]

Nampaknya artikel itu benar-benar ditulis untuk orang awam untuk menakutkan peranti pengiklanan. Bagi saya, saya fikir idea pemampat reaktan dalam kehidupan seharian perlu disokong. Persoalannya tidak sepatutnya mengenai pembayaran balik alat itu, mengapa, kerana komponen reaktif dalam kehidupan seharian adalah kecil, terutama untuk pangsapuri dengan dapur elektrik. Bayaran balik bagi keluarga dengan pendapatan purata adalah menengah, tetapi untuk membayar 10-15 kW sebulan, ya. Kemudian, mengapa anda tidak boleh menyambung peranti ini melalui saluran keluar. Ia adalah mungkin, kerana ia adalah sumber reagen, rangkaian outlet secara langsung dihubungkan melalui mesin ke input, dan oleh itu, jika terdapat peranti pampasan yang bersambung melalui outlet, semua pengguna kuasa induktif akan menukar kuasa reaktif di dalam rangkaian pangsapuri, iaitu. tidak akan diambil dari rangkaian luaran. Oleh itu, kaunter akan membaca e-mel. tenaga kurang daripada jumlah yang sama dengan jumlah kuasa aktif yang dibelanjakan untuk memindahkan kuasa reaktif pertukaran.Oleh itu, pemasangan peranti sedemikian dalam kehidupan seharian adalah penyelesaian yang tepat, jika, saya ulangi, masalah bayaran balik tidak berbaloi. Namun, saya tidak memberi pengiklanan kepada peranti yang menjalankan anti-pengiklanan. Saya untuk peranti ini, yang sebenarnya adalah unit kapasitor berkuasa rendah.

[#13]

Semua betul kata. Dan tentang ekonomi bahan api sama. Dan ia menjimatkan bahan api hanya envirotabs tablet dan sememangnya sehingga 30%. Saya telah menggunakannya untuk satu tahun dan setengah 1 tablet setiap 40 liter bahan api. Ia berfungsi hebat, dan peralatan elektrik ini telah mengalami omong kosong yang sama.

[#14]

Quote: Victor

Artikel yang baik

Saya bersetuju sepenuhnya!

[#15 Pakos]

Tahun berapa? Menurut GOST, 230 untuk masa yang lama.

[#16]

Satu perkara yang jelas, tidak ada konsensus di kalangan pakar. Tetapi ada kaedah "poking saintifik." Mereka baru membeli peranti ini, memasukkannya ke saluran keluar pertama dari meter, tentu saja, mereka mengambil bacaan meter dan mula memerhati. Penggunaan bulanan stabil ialah 190-200 kW. Selepas sebulan operasi, bacaan meter adalah 160 kW tanpa sebarang penjimatan tambahan, semua dalam mod standard. Kami menggunakan peranti ini selama 4 bulan. Petunjuk 160-150 kW. sebulan. Itu semua sains. Peranti murah juga boleh bereksperimen dengan.

[#17 MaksimovM]

MarinaJangan mengelirukan orang. Secara struktural, peranti itu, tanpa mengira pengeluar, tidak mempunyai elemen yang sekurang-kurangnya dapat menjejaskan rangkaian elektrik, dan lebih banyak lagi pada meter elektrik apartmen. Kes yang indah dengan LED dan litar mudah untuk bekalan kuasa dari rangkaian.

[#18]

Sekiranya peranti dibebaskan dan diiklankan, maka seseorang memerlukannya. Oleh itu, saya tidak mahu masuk ke dalam hutan yang tidak terpisahkan dari asas teori kejuruteraan elektrik, mudah bagi saya sebagai seorang jurutera elektrik dengan pengalaman selama 30 tahun, dan itu adalah hutan yang gelap untuk orang yang berpengetahuan. Tetapi ini adalah alat yang sangat berbahaya. Ia bukan sahaja mengimbangi kuasa reaktif dengan kapasitor berkuasa rendah, yang digunakan dalam lampu dua hari lampu konvensional, ia hanya tidak masuk akal. Selepas menghidupkan peranti di salur yang paling hampir dengan meter elektrik di apartmen, komponen voltan malar yang berdenyut beberapa sepersepuluh volt muncul dalam keseluruhan rangkaian apartmen. Untuk menemuinya, anda mesti tahu terlebih dahulu apa yang mungkin ada di sana, sangat sukar untuk mengukurnya. Hanya beberapa sepuluh volt! Tetapi rintangan aktif motor elektrik rumah tangga juga kecil (peti sejuk, mesin basuh, kipas komputer, pengering rambut, putaran gelombang mikro, hud periuk, pembersih vakum, mesin basuh pinggan mangkuk, alat kuasa). Komponen yang berterusan ini menggerakkan motor elektrik isi rumah, dan dalam mod denyut. Hasilnya, komponen aktif semasa motor elektrik jatuh dan komponen reaktif semasa motor elektrik tumbuh, tetapi kuasa reaktif meter elektrik rumah tidak mengambil kira, ilusi penjimatan tenaga dicipta. Tetapi pada masa yang sama, arus reaktif secara beransur-ansur melampaui penggiliran motor elektrik rumah tangga, yang menyebabkan penuaan dipercepat penebat dan kegagalan awal mereka. Sebenarnya, kira-kira, sebuah peti sejuk, jika tidak ada "peranti penjimatan kuasa," boleh bekerja dengan senyap selama 20 tahun tanpa pembaikan, dan dengan peranti dalam 10 tahun motor elektrik peti sejuk akan gagal, sama ada membaiki atau membeli peti sejuk baru, menggantikan motor elektrik sangat mahal . Dan dengan semua peralatan dengan motor elektrik. Wang yang "disimpan" akan cukup untuk menampung kos untuk memperolehi peranti tersebut. Dan kemudian biaya pepejal untuk pemerolehan dan pembaikan perkakas rumah baru akan bermula. Pengilang peralatan rumah perlu menjual produk mereka, jadi mereka datang dengan alat untuk ini.Perkakas tidak menjejaskan pemanas elektrik, ia boleh merosakkan pengisian telefon bimbit dan lampu "penjimatan tenaga", tetapi di sini semuanya tidak begitu kritikal. Jadi ini bukan sekadar tipuan, tetapi juga pengalihan.

[#19]

Dengan kuasa reaktif yang berlebihan (tenaga aktif dan reaktif berada dalam antiphase). Pilihan terbaik untuk menipu meter adalah untuk menggerakkan peranti (t tor) dengan terlebih dahulu menutup belitan primer dan menengah dengan pelompat dalam siri dari fasa jiran. Meter anda disambungkan ke fasa A + gelung tanah bebas. Kaunter akan mula berputar ke arah yang bertentangan jika tidak ada penutup pada contoh lama dan daya reaktif anda akan sebahagiannya dikompensasi oleh kuasa tambahan. Saya luka 100 kW dan mematikannya, dan lain-lain Dan bagi pemampas, saya akan mengatakan ini - jangan beli, kerana itu perceraian.

[#20]

Saya seorang juruelektrik profesional. Saya mesti mengatakan artikel ini anti-iklan. Isu untuk mengimbangi komponen reaktif dalam kehidupan seharian adalah relevan dalam tarif elektrik gila hari ini. Jika anda memilih peranti pampasan yang betul, maka ada peluang untuk menyelamatkannya. Ini boleh dikira dengan mudah menggunakan contoh mudah dengan cosf = 0.96-0.97 dan penggunaan, sebagai contoh, 100 kW / h reaktif akan 29 kW, jika kita memberi pampasan kepada 1 kita mendapat 0 kW. Memandangkan kos memindahkan tenaga reaktif dari TP kepada apartmen = 100x0.12 = 12kW, kita dapat menjimatkan 12 kW pada tarif 01.07 = 3.87 kita dapatkan sebelum pampasan 100x3.87 = 387 Rubles selepas pampasan (100-12) x3.87 = 336.69 Rubles . Simpanan setiap bulan 50,31 rubel per tahun x12 = 603.72 rubel. Dan ini setiap 100 kW sebenarnya menggunakan purata kira-kira 200-250 kW / jam dengan nisbah kuasa terendah. Oleh itu, pengarang, jika dia seorang juruelektrik, perlu terlebih dahulu bercakap mengenai perkara ini dan tidak mengiklankan atau mengiklankan mana-mana pemampas.

[#21]

Sergey,
Sekiranya anda seorang juruelektrik, maka kesimpulan anda adalah jelas. Sekiranya jurutera kuasa yang kompeten (juruelektrik) anda perlu tahu bahawa tenaga reaktif tidak tetap dan bergantung kepada bilangan peranti yang disambungkan ke rangkaian dengan komponen asinkron. Selain itu, sambungan mesti berada dalam rangkaian tiga fasa. Dalam fasa tunggal - perlu mengira 150 watts kira-kira 20 kapasitif microfarad untuk pampasan reaktif. Dan sekarang - berapa banyak microfarad dalam losyen ini, dan juga pada elektrolit ??? Jangan memalukan !!! Sudah tentu, anda boleh mengisar perhitungan dan menunjukkan bahawa bullshit ini, mungkin anda juga menjual :)

oleg,
Pencurian ini boleh dihukum oleh undang-undang! JANGAN lakukan ini!

[#22]

Igor
Ya, saya seorang juruelektrik yang kompeten. Mengikut logik anda, pampasan hanya boleh dilakukan dalam rangkaian 3 fasa. Tetapi bagaimana dengan pampasan dalam rangkaian fasa tunggal? Masalah tidak larut? Saya tidak akan terlibat dalam demagogi, tetapi saya bercadang untuk berkenalan dengan kapasitor fasa tunggal EPCOS syarikat.

[#23]

Marina, adakah anda mempunyai kilang di pangsapuri anda? Kuasa 150 ... 200 kW, ini bermakna anda lebih baik mempunyai pengubah anda sendiri untuk 250 kVA.
1. Jangan mengelirukan unit.
Anda maksudkan penggunaan tenaga 150 ... 200 kW * jam. Itu betul.
2. Anda tidak dapat melihat penjimatan dari "Penjimatan Tenaga". Tenaga reaktif di sebuah apartmen adalah kurang dari 10% keupayaan anda.
3. Dan bagaimana ekonom ini meningkatkan penggunaan tenaga - inilah pengalaman saya.
Dalam berkebun kami, saya memasang kaunter baru untuk satu tuan rumah yang sangat cerewet.
Selepas 10 hari, dia memanggil saya dan berkata:
- Anda seorang juruelektrik yang tidak baik!
- Mengapa?
- Kaunter saya telah membakar begitu banyak cahaya dalam 10 hari yang saya tidak memecat selama 2 bulan sama ada.
Saya pergi menonton.
Tidak, semuanya disambung dengan betul. Saya juga menyemak bacaan dalam mod kuasa. CE2726-12 membolehkan anda melakukan ini.
Pergi melalui bilik untuk melihat pendawaian.
Di salah satu bilik di tingkap, saya melihat sebuah kotak yang cair, sangat mirip dengan Pembantu Rumah ini.
"Apa itu," saya bertanya.
Nyonya rumah berkedut.
- Anda mungkin memutuskan untuk menjimatkan bayaran untuk cahaya?
"Ya," tuan rumah itu mengangguk sedih.
Saya nasihatkan membuang benda kecil yang berbahaya ini dan lebih baik untuk menggantikan mentol dengan LED, semak semua soket dan menghidupkan hanya perkara yang betul pada masa ini.
Dia tidak lagi mengadu tentang meter itu.

[#24]

Sudah lama lamanya masyarakat perlindungan pengguna dan agensi penguatkuasa undang-undang mengambil langkah untuk menghentikan penjualan produk berkualiti rendah di negara ini, sekurang-kurangnya melalui saluran maklumat negara.

Secara amnya mungkin untuk berfikir menulis seseorang yang tidak tinggal di Persekutuan Rusia.

Di mana-mana di dalam kotak di pengangkutan awam "saluran maklumat negara" amaran pengiklanan kepada rakyat "... berhati-hati dengan dadah palsu, gaji hitam dan pencen hitam ...", dsb. Adakah negara mampu ini jika ia meminta orang ramai untuk berwaspada terhadap apa yang berlaku.

[#25]

Dalam satu iklan, seorang juruelektrik besar yang meluluskan kumpulan keenam mengenai keselamatan elektrik, cat keajaiban keajaiban ini! Jadi - itu, sayang: hanya juruelektrik, juruelektrik yang kompeten, jurutera kuasa, dan sebagainya, jangan membunuh mimpi orang! Anda tidak membeli peranti ini, tetapi sia-sia, lampu malam yang baik, walaupun jika anda memasang LED tiga warna, ia akan menjadi lebih menarik.

[#26 Amper Voltovich]

Sejujurnya, saya terkejut. Baik, dengan vektor, okay dalam artikel. Tapi di sinilah pemungut ada di sini, tidak kira apa, malah segerak?
1. Tidak pernah, dan dalam keadaan apa pun, melakukan aliran aliran reaktif dalam rangkaian isi rumah. Kaunter sedemikian tidak dimasukkan ke objek rumah. Mereka tidak berada dalam pendaftaran. Oleh itu, sama ada tidak perlu mengimbangi.

2. Adalah penting untuk memahami apa daya reaktif. E-mel sedang dihantar ke pangsapuri anda. tenaga mengikut GOST (sepatutnya).
Anda mempunyai pelbagai jenis peranti yang memakan - ada yang menghilangkan tenaga sepenuhnya, TENI (dapur elektrik tradisional), lampu pijar, pemanas air, dan sebagainya. Alat tersebut dipanggil pengguna aktif (dengan penyederhanaan yang terkenal). Namun, terdapat banyak beban yang ada dalam komposisi mereka selain elemen aktif, seperti transformer, pengering rambut, mesin basuh, komputer, alat kuasa, peti sejuk, dan lain-lain (mesin). Peranti ini mempunyai sifat seperti kosinus phi, iaitu, segera ditekankan bahawa tidak semua tenaga yang dibekalkan akan hilang dalam bentuk haba. Sebagai contoh gerudi, kos fi = 0.8 boleh ditulis di sana. Ini adalah angka biasa. Chio apa maksudnya? Dan ini bermakna apabila anda membawa dan menggunakan 500 watt (kuasa) dengan gerudi, dengan kosine seperti itu, anda perlu menghantar tenaga sebanyak 20 peratus, kerana selebihnya akan kembali ke rangkaian di mana ia datang.
Kenapa begitu Kerana kapasitor terkumpul tenaga dalam bentuk medan elektrik, mereka tidak menyerap kei dan memberikan arah yang bertentangan, dalam hal induktor kita bercakap tentang medan magnet, tetapi prinsipnya sama.
Jika anda menganggap tingkah laku kapasitor yang disambungkan ke rangkaian AC, arus bukan kutub, anda perlu mengambil volt 400
anda akan melihat bahawa meter tidak dikira, dan tiada perkakas rumah dibenarkan untuk dipasang. Segala-galanya mudah di sini, pada suku pertama perid kapasitor dikenakan, maka suku lain telah dilepaskan. JUMLAH penggunaan adalah NEL. Untuk sinusoidal terbalik, semuanya berulang, hanya tiang berubah (polariti pengisian dan pemangkasan. Ini boleh dikira jika kita mengambil kira bahawa arus adalah 90 darjah menjelang voltan dalam fasa.
3. Dan di sini adalah jawapan kepada soalan itu, dia yang berdiri di barisan hadapan artikel ini, ada kehidupan di Marikh, iaitu, ia boleh dicuri jika aliran kuasa reaktif tidak diingini dalam rangkaian dari ANDA.
Tidak kira berapa banyak artikel yang anda baca, mereka akan menulis tentangnya, tapi tenaga itu tidak berguna, memanaskan talian rangkaian, talian kuasa, dan sebagainya, iaitu, pengguna perlu diberikan penghantaran kuasa 20 atau 30 peratus lebih daripada apa yang diperlukan oleh peralatannya untuk operasi yang diberi nilai.
Dan apa. jika dia tidak membiarkan dia keluar dari pondoknya?
Apa yang anda faham, kami mengambil contoh rangkaian yang semata-mata kecil, turapan jambatan lurus, salib ke atas (beralih dalam bahasa Perancis).
Iaitu, kunci langsung dan terkawal adalah dua kedudukan, yang menghubungkan kapasitor kepada penerus dengan frekuensi tertentu dan kitaran tugas (bergantung kepada kapasiti kapasitor) dan kedudukan kedua kunci kepada beban, iaitu suis dikawal untuk dikenakan, maka kunci dicetuskan dan tidak membiarkan pelepasan ke dalam rangkaian, tetapi melakukan perkara-perkara buruk pada beban kerja aktif kami.
Malah, aliran kuasa reaktif seseorang akan menurunkan rangkaian, memanaskan garis-garis ... biarkan pondok hangat ...
Dalam kes ini, tidak ada kecurian, kerana tenaga akan pergi ke rangkaian tanpa pembayaran, jadi daitel untuk anak yatim ...
Beri perhatian, anda tidak akan mendapat gelombang sinus langsung dari kapasitor, agak sukar, tetapi mungkin.
Jika kita bercakap mengenai kilowatt, maka sistem sedemikian akan mempunyai saiz yang tidak boleh diterima, dan saya ingin ambil perhatian bahawa kita memerlukan pengubah untuk keselamatan.
Apa lagi, di sini saya mempunyai kaunter, saya secara khusus membeli CE208, ia boleh melakukan semua empat kuadran, dan eio bererti ada empat daftar terkumpul: -A + adalah tenaga yang digunakan secara aktif (dalam kW * h), A- dihantar ke rangkaian dan, dengan itu, Q (reaktif) atau ditambah atau tolak, apabila anda mengenakan caj konon, akan ada penggunaan, kuasa reaktif anda dimakan, tetapi anda tidak membiarkannya, beralih kepada pengguna aktif (mentol, pemanas).
Oleh itu, jika tenaga akan mahal, dan ia akan menjadi, maka jualan tenaga akan menyampaikannya kepada anda dan bertanya, dengan beban kapasitif.
Adakah Hidup di Marikh? Terdapat.
5. Apa yang berlaku jika anda membeli kerak, tidak ada apa-apa tetapi menyapu wang.
Tidak mustahil untuk mengimbangi apa-apa tanpa mengetahui pekali pengguna, iaitu tahap beban induktif pada masa ini. Ini dipanggil pampasan segerak kuasa reaktif pengguna, iaitu penukaran berurutan medan elektrik pemangkin dikawal kondensor ke beban induktif dengan menyentuh rangkaian.
