Cara memilih keratan rentas dawai untuk rangkaian pencahayaan 12 volt
Dalam perbualan dengan pelanggan, ketika membincangkan pencahayaan halogen 12 volt, untuk beberapa sebab kata "arus rendah" sering berkedip, yang menyerupai sikap yang sepadan dengan pilihan wayar - yang ada di tangan, maka kita menggunakannya, voltannya adalah selamat.
Voltan 12 volt benar-benar selamat, dalam erti kata bahawa menyentuh dawai kosong dengan voltan sedemikian tidak dirasakan, tetapi arus dalam litar seperti itu mengalir agak besar (lihat kemuncak penggunaan voltan selamat dalam kehidupan seharian).
Pertimbangkan makanan sebagai contoh. lampu halogen biasa dengan kuasa 50 W, semasa dalam litar utama pengubah I = 50W / 220V = 0.23A (atau lebih tepat lagi, dengan mengambil kira kecekapan pengubah), manakala semasa I = 50W / 12V = 4.2 A mengalir dalam litar sekunder 12 V, yang sudah 18 kali lagi. Jika anda tidak mengambil kira fakta ini, anda mungkin menghadapi kejutan yang sangat tidak menyenangkan.
Pada suatu hari seorang lelaki datang kepada saya untuk berunding dan memberitahu apa yang telah dilakukannya di rumahnya pencahayaan halogen, menggunakan pengubah induksi yang boleh dipercayai 1000W pada beban 900W, dibelanjakan daripada kotak pemasangan wayar yang berasingan kepada setiap lampu, tetapi pada saat menukar wayar hanya terbakar, dan wayar yang membawa keluar dari output pengubah ke kotak pemasangan.
Kepada soalan mengenai bahagian wayar yang diletakkan - jawapannya: "Seksi biasa, seperti mana-mana sahaja - 1.5 mm2"Dalam mod pegun, semasa I = 900W / 12V = 75A perlu mengalir melalui dawai ini, dan lebih lagi apabila dihidupkan. Keratan rentas dawai tembaga dalam keadaan sedemikian hendaklah sekurang-kurangnya 16 mm2. Maka kesimpulannya: Adalah penting untuk tidak melupakan arus tinggi dalam litar 12 volt dan, dengan itu, pilih wayar. Walau bagaimanapun, ini kadang-kadang tidak mencukupi.
Selalunya kita harus menangani aduan yang apabila menggunakan transformer kuasa tinggi (dalam kes ini, 200W sudah berkuasa tinggi), membekalkan beberapa lampu, kecerahan lampu berkurangan dengan ketara dengan peningkatan jarak dari pengubah. Percubaan untuk menangani masalah ini dengan meningkatkan kekuatan pengubah, tentu saja, tidak menimbulkan peningkatan dalam situasi, terutama sejak peningkatan kekuatan lampu yang digunakan tidak membantu. Hakikatnya adalah penyebab fenomena ini adalah perkara biasa penurunan voltan pada wayar mengikut undang-undang Ohm.
Kami menggambarkan apa yang dikatakan pada contoh konkrit:
Katakan anda perlu kuasa sekelompok tiga lampu 50W setiap satu, terletak pada jarak L dari pengubah, seperti ditunjukkan dalam gambar:
Litar bersamaan mempunyai bentuk:
Rintangan setiap lampu Rl = U2/ P = 2.88 Ohm, dan rintangan wayar dengan panjang L dan seksyen silang S
di mana ρ - Kerintangan, dalam kes ini tembaga (0.0173 Ohm mm2/ M).
Sekiranya voltan U disokong pada output pengubah0 = 12 V, kemudian arus melalui setiap lampu
dan kuasa yang dikeluarkan dalam lampu

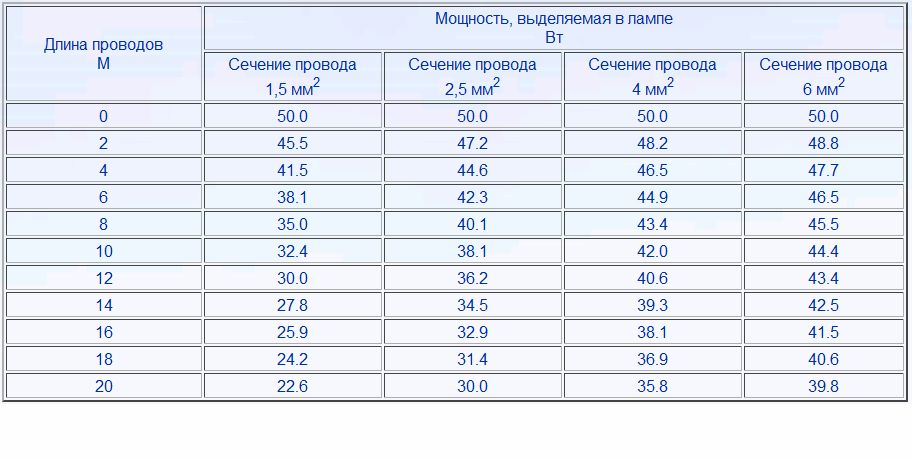

Menggunakan formula ini, mudah untuk mengira kuasa berbanding panjang wayar. Hasil pengiraan ditunjukkan dalam jadual (jika anda mengklik pada gambar, jadual akan memuat dalam format yang lebih besar):
Seperti yang dapat dilihat dari jadual, kuasa jatuh dengan cepat dengan panjang wayar yang semakin meningkat, Ini lebih jelas dilihat dalam graf:
Rajah 3. Kehilangan kuasa lampu bergantung kepada panjang wayar bekalan
Adalah mustahil untuk mengelakkan ketidak seimbangan yang ketara pada lampu fluks yang bercahaya bukan sahaja melalui penggunaan dawai rentas yang besar, tetapi juga dengan membahagikan lampu ke dalam kumpulan yang diberi makan oleh wayar individu, dalam had yang memberi makan setiap lampu dengan wayarnya sendiri. Walau apa pun, apabila membeli peralatan lampu, adalah berguna untuk meminta penjual memberi cadangan yang tepat mengenai pilihan rentetan dawai dan gambarajah pemasangan.
Cadangan khusus untuk memilih bahagian silang wayar dalam litar pencahayaan 12 V apabila menggunakan transformer elektronik dan induksi boleh didapati dalam jadual yang sepadan.
Jadual untuk memilih rentetan keratan wayar dalam litar lampu voltan rendah
Seperti yang ditunjukkan sebelum ini, dari analisis kehilangan kuasa dalam rangkaian pencahayaan 12 V, keratan rentas wayar untuk lampu halogen 12 volt perlu dipilih dengan mengambil kira jumlah kuasa lampu yang disambungkan kepada pengubah dan panjang wayar ini.
Pendekatan untuk menentukan keratan rentas wayar bergantung kepada sumber mana yang digunakan untuk kuasa litar: elektronik atau induksi. Panjang wayar yang dibenarkan dalam litar sekunder bekalan kuasa elektronik, sebagai peraturan, tidak boleh melebihi 2 meter (dalam kes yang sangat jarang berlaku, panjang sehingga 3 meter dibenarkan untuk transformer kuasa tinggi). Dalam kes ini gunakan dawai dengan bahagian silang yang dinyatakan dalam dokumentasi pengubah. Sekiranya data tersebut tidak tersedia, anda boleh menggunakan data dari jadual:
Jadual keratan rentas keratan tembaga dalam litar lampu 12 V sehingga 2 meter panjang (untuk bekalan kuasa elektronik). Jika anda mengklik pada gambar, jadual akan dimuatkan dalam format yang lebih besar.
Apabila menggunakan transformer induksi, panjang dawai dalam litar sekunder adalah terhad hanya oleh kejatuhan voltan di seluruh wayar dan, oleh itu, boleh jauh lebih besar daripada bekalan kuasa elektronik (nadi), tertakluk kepada pampasan dengan meningkatkan bahagian silang wayar.
Di bawah diberikan jadual untuk memilih rentetan keratan wayar bergantung kepada jumlah kuasa lampu yang disambungkan kepada penggulungan sekunder pengubah induksi dan panjang wayar ini. Perlu diingatkan bahawa lampu boleh dibahagikan kepada kumpulan, masing-masing dihubungkan dengan wayarnya sendiri, dalam hal ini, keratan rentas kawat kelompok ditentukan oleh meja untuk setiap kumpulan secara berasingan. Dalam had itu, ada kemungkinan untuk menyambungkan setiap lampu dengan wayarnya sendiri.

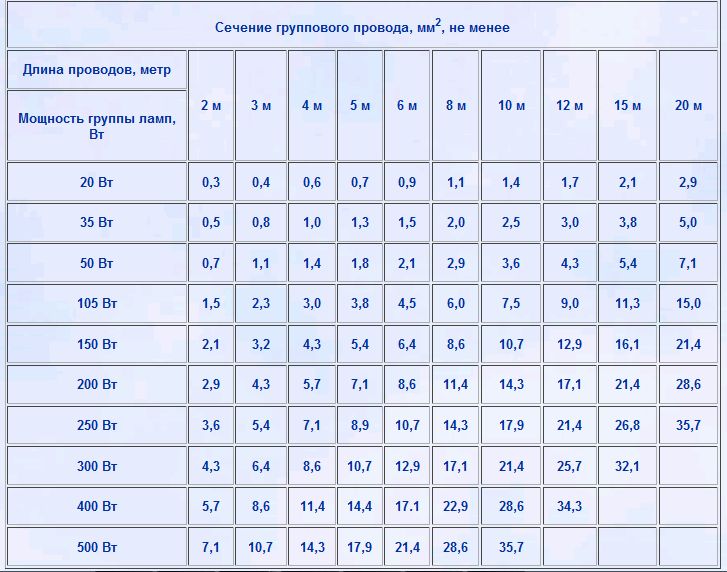

Jadual keratan rentas tembaga dalam litar pencahayaan 12 V (untuk transformer induksi).
