Bagaimana pula dengan lampu Krismas
Cuti Tahun Baru datang seperti biasa tanpa diduga dan membawa mereka banyak masalah yang menyenangkan. Sudah tiba masanya untuk berfikir tentang hadiah, pertama sekali untuk kanak-kanak, untuk orang dewasa untuk menetapkan meja, mengambil muzik yang baik dan pastikan untuk meletakkan pokok Krismas, yang berpakaian, supaya tetamu akan bersenang-senang dan selesa. Dan perkara pertama yang digantung di atas pokok adalah, tentu saja, garland pokok Krismas. Semua mainan lain, sebagai peraturan, digantung selepas garland. Seterusnya, kami akan membincangkan tentang pelbagai jenis kalungan Natal yang berlainan - lama dan moden.
Pada masa dahulu, ketika tidak ada tenaga elektrik, dan Tahun Baru telah diraikan, lilin Tahun Baru istimewa disalakan pada pokok Krismas. Hiasan ini sangat bahaya kebakaran. Tetapi zaman ini telah berlalu, semua orang mula menggunakan kalungan elektrik.
Ini adalah mentol kecil biasa dari lampu suluh atau dari latar belakang skala dalam penerima radio, disambungkan secara siri. Daripada mentol ini, kalungan dibuat oleh peminat terutamanya dengan tangan mereka sendiri. Mereka hanya mengangkat besi pematerian, yang, tentu saja, tahu cara menggunakannya, mengambil wayar dan mentol, dan selepas itu Garland Tahun Baru sudah tergantung di atas pokok itu.
Sedikit kemudian, garland Tahun Baru mula dihasilkan secara industri. Pemegang lampu bersaiz kecil untuk lampu dan warna berwarna pelbagai bentuk telah digunakan. Kadang-kadang warna dibuat telus, dan lampu itu sendiri dicat.
Lampu kilat dan blinker
Tetapi dengan tenang melihat garland Krismas yang bercahaya itu entah bagaimana tidak gembira, saya mahu jiwa saya berubah. Rupa-rupanya, ini difasilitasi oleh beberapa jenis kelipatan garland. Secara umum, kelenjar berkelip menarik dengan keindahannya, dan juga harapan keajaiban atau kejutan. Sekiranya terdapat beberapa kalungan, maka ia mungkin untuk mendapatkan pelbagai kesan pencahayaan, contohnya, api, bayang-bayang, menjalankan dua dan tiga, serta banyak lagi kesan menarik lain.
Sebaik sahaja reka bentuk itu dibangunkan oleh amatur radio, litar ini diterbitkan dalam majalah radio amatur, sebagai peraturan, pada bulan November isu-isu. Tetapi majalah-majalah ini, di bawah syarat-syarat kesilapan sosialis, tiba hampir hampir selama sebulan, jadi pada tahun baru hanya flasher tahun lepas boleh dibuat.
Sebagai pangkalan unsur, mikrosural sedikit integrasi digunakan, terutamanya K155 dan K561 dan jenisnya. Sebagai contoh, kita boleh memetik skim ini daripada jurnal "Radio" No. 11 tahun 2002.
Dalam majalah ini, penulis I. Potachin menerbitkan beberapa skim untuk menguruskan kalungan sekaligus. Skema yang paling menarik disebut "kalungan muzik."
Asas litar adalah counter DD2 jenis K561IE16, yang melalui kunci pada chip DD3 dan transistor VT4 ... VT7 mengendalikan empat kalung LED. Perkara yang paling menarik ialah cip pensintesis muzik UMS8-01 digunakan sebagai pengayun induk. Mikroelektrik seperti itu digunakan sekali untuk menyuarakan mainan kanak-kanak dan panggilan muzik: mereka hanya memainkan melodi yang direkodkan di dalamnya.
Jadi dalam litar ini, isyarat bunyi output juga digunakan untuk jam kaunter. Kita hanya boleh meneka bagaimana gambar-gambar yang dihasilkan oleh LED terhadap latar belakang bunyi ini akan kelihatan. Sememangnya, muzik juga berbunyi melalui pembesar suara.
Selanjutnya dalam majalah yang sama, dalam artikel yang sama, beberapa lagi litar pengarang yang sama telah diterbitkan, tetapi sudah menggunakan LED berkelip. Berikut adalah pengiraan garland LED.

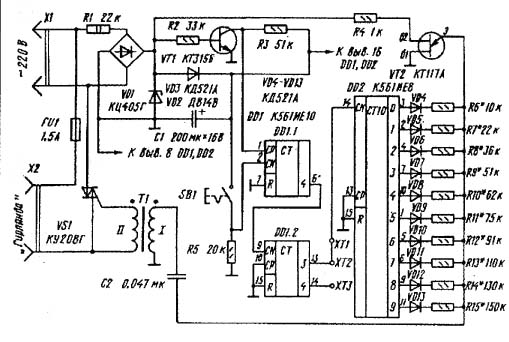

Dalam jurnal "Radio" No. 11 tahun 1995, skim telah diterbitkan di bawah nama "Unit kawalan automatik untuk garland" oleh A. Chumakov. Litar ini menyediakan penyalaan lancar dan redaman kelancaran garland pada kelajuan yang ditentukan oleh unit kawalan. Rajah peranti ditunjukkan dalam Rajah 1.
Rajah 1. Skema unit kawalan automatik untuk garland
Jika anda melihat dengan teliti, litar ini mewakili pengatur kuasa triac yang dibuat pada transistor asas dua KT117A. Hanya kadar caj kapasitor tidak berubah secara manual menggunakan perintang berubah, tetapi dengan menukar perintang individu menggunakan kaunter - sebuah decoder K561IE8. Sebagai perbandingan, Rajah 2 menunjukkan rajah pengawal kuasa fasa menggunakan transistor dua-asas KT117.
Rajah 2Rajah Kuasa Litar Fasa
Pengurusan mikrokontroler Garland Tahun Baru
Sebagai struktur pada mikrokontroler muncul dalam kreativiti radio amatur, pemanci Krismas, atau kerana mereka dengan hormat dipanggil "kesan lampu automatons", juga mula dibangunkan pada mikrokontroler. Reka bentuk yang paling eksotik telah diterbitkan dalam jurnal Radio, No. 11, 2012, ms 37 di bawah tajuk "Telefon bimbit mengawal pokok pokok Natal" oleh A. Pakhomov.
Asas reka bentuk diambil oleh lembaga dari garland Cina yang salah. Penulis menulis bahawa dia tertarik dengan keaslian peringkat keluaran, dikawal terus dari MK. Dia mengimbas kembali lampu kilat yang dibina di atas mikrosirkuit siri K155, thyristor KU202 yang berkuasa (tidak semestinya tidak ada yang lain), dan secara keseluruhan, anda boleh meletakkan pokok Krismas pada flasher seperti itu.

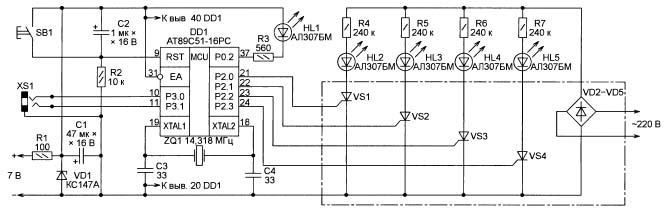

Dan di sini sudah cukup untuk menukar pengawal di papan yang rosak, menulis program dengan kesan pencahayaan dan menambahnya dengan beberapa panel kawalan. Kawalan jauh ini ialah telefon lama Siemens C60 yang terletak di sekeliling terbiar. Mikrokontroller AT89C51 digunakan sebagai pengurus. Apa yang datang dari ini ditunjukkan dalam Rajah 3.
Rajah 3. Skim kawalan mikropengawal untuk garland Tahun Baru (klik pada gambar untuk memperbesar)
Walaupun pengawal ini sudah ketinggalan zaman dan dihentikan, ia adalah salah satu perkembangan terbaik Intel, yang kemudian dikeluarkan oleh Atmel. Reka bentuk di MK ini tidak pernah digantung, mereka tidak memerlukan pengawas. Sistem arahan itu begitu baik sehingga masih tetap tidak berubah, walaupun munculnya model baru dari keluarga MSC-51.
Pemacu LED mudah
Sedikit lebih tinggi daripada artikel oleh A. Pakhomov dalam jurnal yang sama "Radio" No. 11, 2012, sebuah artikel oleh I. Nechaev "Daripada perincian CFL. Flasher LED untuk mainan Krismas. " Litar dibuat pada tiga warna LED dan tiga simulator DB-3 simetris "diekstrak" dari papan asal dari rosak lampu penjimatan tenaga.
Rajah 4. Skema lampu suluh LED mudah Natal
Setiap saluran LED tiga warna dikawal oleh penjana relaksasinya, dipasang pada DB-3. Pertimbangkan operasi litar sebagai contoh satu saluran, sebagai contoh, merah.
Kapasitor C1 dikenakan melalui resistor R3 dari penyearah R1, VD1 kepada voltan kerosakan dynistor VS1 (32V). Sebaik sahaja dinistor dibuka, kapasitor C1 dilepaskan melalui elemen merah tiga warna LED, resistor R4, dan dinistor VS1. Seterusnya, kitaran berulang.
Unsur merah, hijau dan biru dari tiga warna LED mempunyai penjana sendiri dan beroperasi secara berasingan antara satu sama lain. Pada masa yang sama, kekerapan setiap penjana berbeza daripada yang lain, oleh itu kilauan berlaku dengan tempoh yang berbeza. Reka bentuk diletakkan dalam kes telus dan boleh digunakan, sebagai contoh, sebagai pokok pokok Krismas. Sekiranya anda menambah LED HL2 putih ke litar, maka warna berkelip akan berlaku pada latar belakang putih.
Ramai lagi perihalan reka bentuk peminat radio amatur tempatan, lama atau baru, baik atau buruk, boleh diberikan, tetapi semuanya dibuat dalam hampir satu salinan. Kedai-kedai moden benar-benar terharu dengan elektronik yang dibuat di China. Bahagia Tahun Baharu dan orang-orang Cina, selain mereka kini tidak berharga. Mari lihat apa yang tersembunyi di dalamnya.
Pengawal garland tahun baru cina
Di luar, segala-galanya kelihatan sangat mudah. Kotak plastik kecil dengan satu butang, termasuk kord kuasa dengan palam, dan empat kalungan keluar.Apabila anda menghidupkan kalungan, mereka segera mula menunjukkan semua kesan pencahayaan seterusnya. Terdapat 8 kesan ini, seperti yang ditunjukkan oleh prasasti di bawah butang. Pada sentuhan butang, anda boleh menukar terus ke gambar cahaya yang dikehendaki.

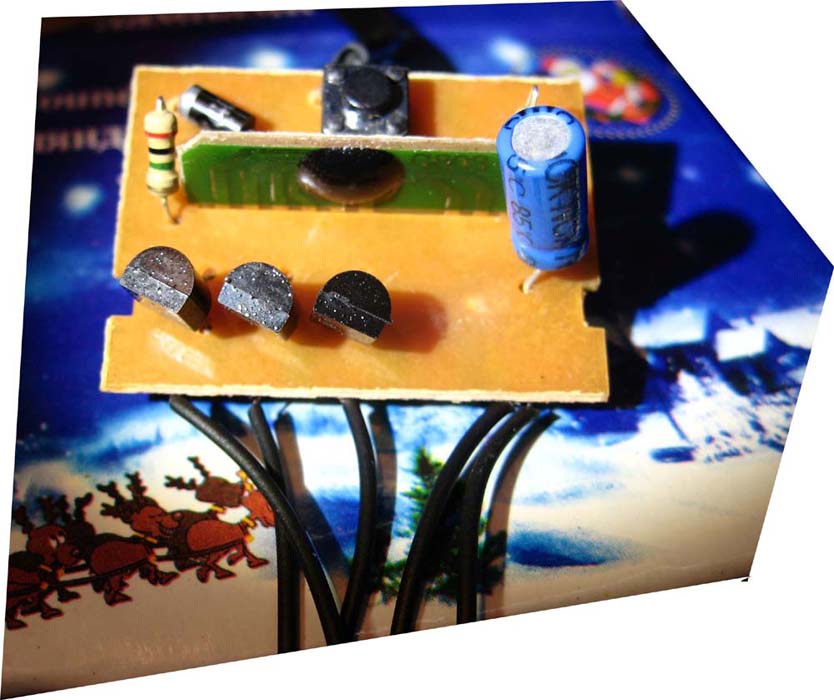

Sekiranya anda membuka kotak, maka semuanya di dalamnya juga agak mudah seperti yang ditunjukkan dalam Rajah 5.
Rajah 5
Di sini anda boleh mempertimbangkan semua butiran. Mikrokontroler, seperti biasa, dibuat dalam bentuk sebidang sebatian hitam, berhampiran dengan butang kawalan, kapasitor elektrolitik, satu diod tunggal dan tiga thyristor output.
Terdapat tempat di papan untuk thyristor keempat, dan jika anda mematerinya, anda akan mendapat saluran tambahan lain. Dalam pengawal, saluran ini, sebagai peraturan, juga diterangkan. Hanya rakan Cina kami yang menyelamatkan satu thyristor. Mereka yang pernah membuka unit kawalan sedemikian memastikan bahawa hanya dua thyristors yang dimeteraikan dalam beberapa kotak. Ekonomi mesti ekonomi! Slogan kami masih Soviet.
Walaupun saiznya yang kecil, thyristors PCR406 mempunyai voltan terbalik 400V, dan arus hadapan 0.8A. Jika kita menganggap bahawa beban yang menggunakan arus hanya 25% daripada maksimum, maka pada voltan 220V, anda boleh menukar kuasa 220 * 0.2 = 44 (W).

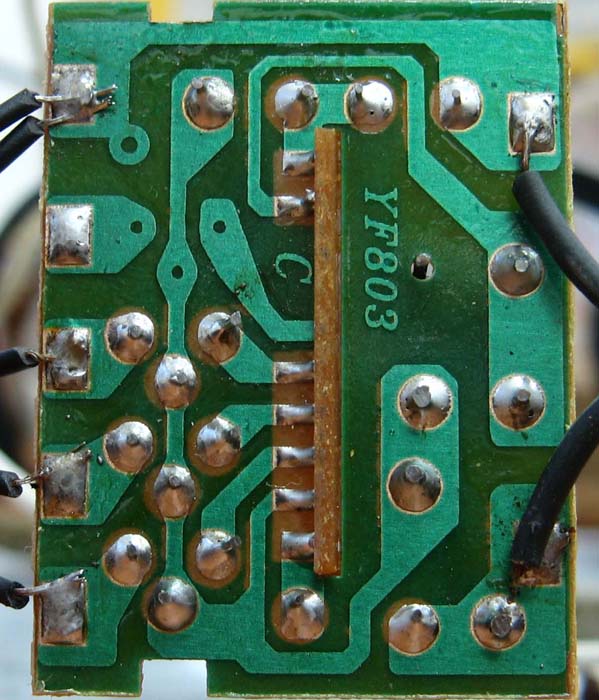

Rajah 6 menunjukkan pendawaian bercetak, mengikut mana anda boleh melakar gambarajah litar, yang telah dilakukan berulang kali. Di sini anda boleh melihat lubang untuk thyristor keempat, hanya yang disimpan.
Rajah 6

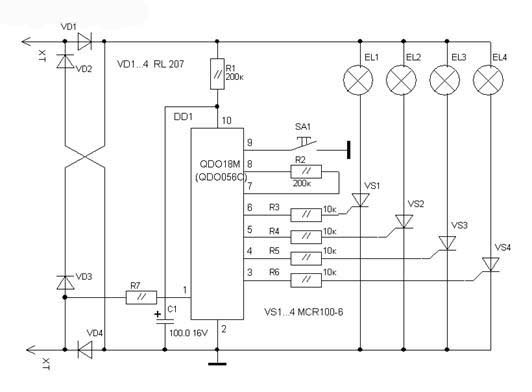

Simpanan juga menjejaskan jambatan diode: bukannya empat diod, hanya satu yang digunakan di papan ini. Dan semua yang lain sepadan dengan litar yang ditunjukkan dalam Rajah 7.
Rajah 7
Voltan utama diperbaiki oleh jambatan diode VD1 ... VD4 dan melalui perintang pelindapkejutan R1 diberi makan kepada output mikrokontroler ke-10. Untuk melancarkan riak voltan yang diperbetulkan, kapasitor elektrolitik C1 juga disambungkan di sini. Penggunaan semasa mikropengawal ini sangat kecil, jadi pada masa depan, bukan jambatan empat dioda, orang Cina memutuskan untuk melakukan satu.
Kenyataan kecil tentang meningkatkan kebolehpercayaan keseluruhan litar secara keseluruhan. Jika diod Zener dengan voltan penstabilan 9 ... 12 V disolder selari dengan kapasitor C1, maka kemungkinan kegagalan mikrokontroler atau hanya letupan thyristors akan berkurang banyak.
Perintang R7 yang disambungkan kepada pin 1 pengawal mikro secara langsung dari dawai rangkaian memerlukan perhatian khusus. Ini dilakukan untuk menyegerakkan rangkaian supaya fasa mengawal kuasa. Inilah yang berlaku apabila lampu garland menyala atau keluar.
Di sebelah kanan mikrokontroler terdapat output kawalan thyristor dan butang kawalan yang diterangkan di atas. Thyristors menghidupkan pada masa ini apabila tahap tinggi muncul pada keluaran MK yang sepadan, maka lampu kelir yang sesuai akan menyala.

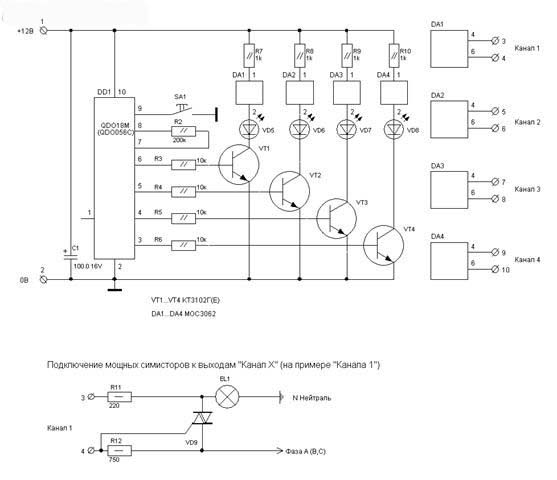

Kadang-kadang kadang-kadang garlands kuasa tahun baru diperlukan, dari beberapa ratus watt dan ke atas. Dalam kes ini, litar yang dipertimbangkan boleh digunakan sebagai "otak", ia cukup untuk menambahnya dengan kekunci triac yang kuat. Bagaimana untuk melakukan ini ditunjukkan dalam Rajah 8.
Rajah 8. Skematik garland kuasa besar Tahun Baru (klik pada gambar untuk membesarkan)
Di sini anda harus memberi perhatian kepada fakta bahawa bekalan kuasa MK dijalankan dari sumber yang terpisah secara terasing daripada rangkaian.
Lampu LED
Mereka menggunakan pengawal yang sama dengan satu butang, thyristors yang sama, tetapi bukan mentol, garland terdiri daripada LED dalam tiga atau empat warna. Setiap kalungan mengandungi sekurang-kurangnya 20 LED dengan perintang semasa mengehadkan.
Selain itu, reka bentuk kura-kura seperti itu hanyalah misteri Cina: pada separuh pertama garland, satu perintang dipamerkan kepada setiap LED, dan sepuluh keping yang tersambung hanya bersambung. Sekali lagi, selamatkan sepuluh resistor.
Reka bentuk ini nampaknya dijelaskan oleh teknologi pengeluaran. Sebagai contoh, pada satu baris mereka mengumpul separuh pertama, yang dengan perintang, dan pada baris lain tanpa perintang.Kemudian ia tetap hanya untuk menyambung kedua-dua bahagian menjadi satu. Tetapi ini hanyalah firasat.
Diharapkan segala-galanya sesuai dengan anda, sekurang-kurangnya dengan kalungan Tahun Baru. Oleh itu, menghiasi pokok Krismas, merangkumi meja perayaan, menjemput tetamu, merayakan Tahun Baru. Selamat Tahun Baru, rakan-rakan, kawan-kawan, tuan-tuan! Inilah caranya lagi.
