Bagaimana untuk memperbaiki kandil Cina - kisah satu pembaikan
Dalam artikel itu "Bagaimana mengawal kandil dalam dua wayar" pelbagai skim telah dipertimbangkan, membolehkan beralih beberapa kumpulan lampu. Algoritma operasi untuk semua litar adalah sama: dengan klik pendek suis, kumpulan pertama menyala, dengan kedua kedua, dengan klik ketiga, kedua-dua kumpulan sekaligus. Untuk mematikan candelier, matikan suis, seperti biasa, ke kedudukan terbuka.
Semua litar yang dipertimbangkan pada masa yang berlainan telah dibangunkan oleh amatur radio. Di dalam chandelier buatan Cina, peranti sedemikian telah dipasang, dan di samping itu ada beberapa lampu tambahan dan kadang-kadang kesan bunyi. Rakan saya di tempat kerja terlibat dalam pembaikan salah satu peranti ini: sehingga anda sibuk membaiki peralatan pengeluaran, anda boleh bekerja keras untuk diri sendiri. Dan kecacatan peranti tersebut adalah seperti ini - tidak kira bagaimana anda mengklik suis, tidak ada apa-apa. Masih berjaya membaiki litar, tetapi dengan cara yang agak luar biasa. Selain itu, kecacatan itu sendiri tidak difahami oleh kami. Tetapi perkara pertama yang pertama.

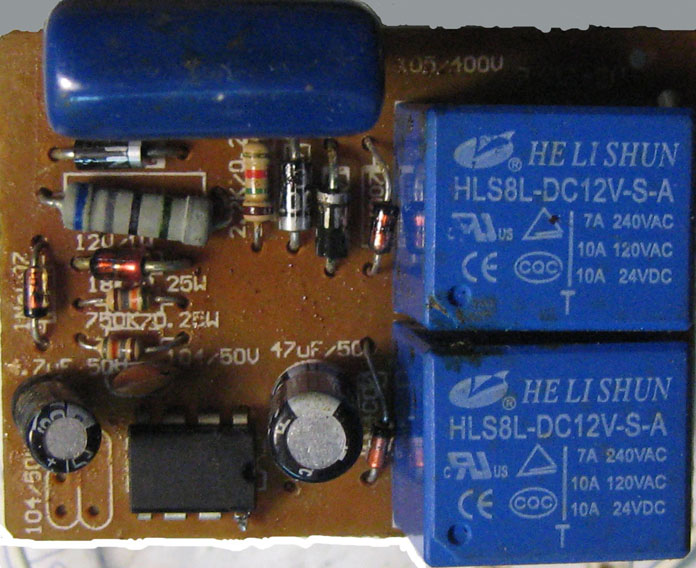

Dalam penampilan, peranti ini agak mudah. Terdapat dua geganti, sebuah mikrofon dan beberapa bahagian di papan yang sedikit lebih besar daripada kotak padanan. Kemunculan papan ditunjukkan dalam Rajah 1.
Rajah 1. Kemunculan papan candeli Cina
DATASHEET Cina
Ia adalah semulajadi untuk mengandaikan bahawa semua logik kerja disembunyikan dalam cip HL2609. Mencari laman web biasa dengan lembaran data menghasilkan apa-apa: kami tidak dapat mencari cip di mana sahaja. Tetapi akibat carian di Google dan Yandex, masih ada kemungkinan untuk mencari orang asing yang misterius. Benar, perihalannya adalah dalam bahasa Cina, yang sebenarnya dijangka.

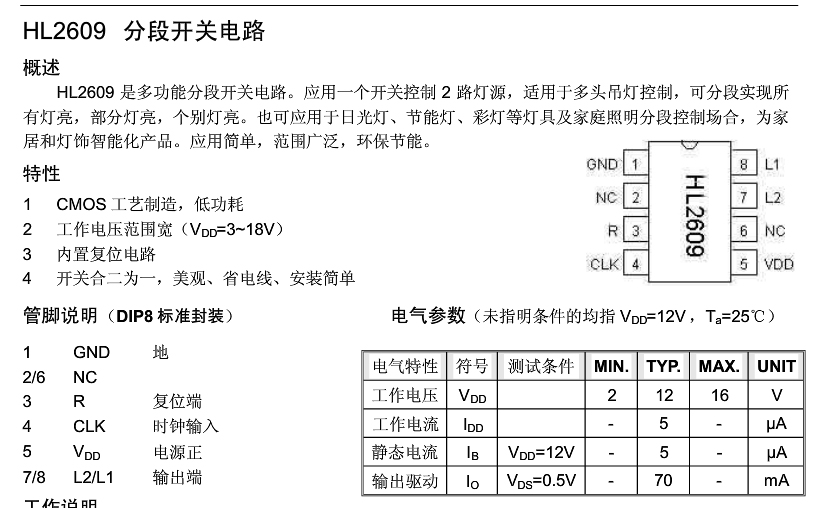

Ia tidak mungkin untuk memuat turunnya, seperti biasa, dalam format * .pdf, jadi saya terpaksa puas dengan tangkapan skrin - tangkapan skrin. Secara keseluruhan, terdapat tiga tangkapan seperti itu, yang mula-mula ditunjukkan dalam Rajah 2.
Rajah 2. Pinout dan mod operasi cip HL2609.
Jika anda tidak memberi perhatian kepada hieroglif, maka dari angka ini, anda boleh menarik maklumat berikut.
Pertama, kita mempunyai cip HL2609 dalam pakej DIP-8. Kedua, ini adalah microchip dari struktur CMOS (dalam versi Rusia ia juga merupakan CMOS), beroperasi dalam julat bekalan voltan 2 ... 16V, dengan arus keluaran maksimum sehingga 70mA. Ia juga menunjukkan pinout (yang lebih moden, agak istilah slang - pinout) daripada microcircuit.
Kuasa dibekalkan antara 1 dan 5 pin, beban (L1, L2) disambungkan kepada pin 7 dan 8, pin 2 dan 6, yang ditetapkan sebagai NC (Tidak Sambung) di dalam mikrosirkuit tidak disambungkan di mana-mana sahaja.
Pin 3, dilambangkan sebagai R, adalah set semula microcircuit kepada keadaan awalnya apabila ia mula-mula dihidupkan, dan pin 4 CLK adalah nadi jam yang mengubah keadaan microcircuit semasa klik jangka pendek saklar.

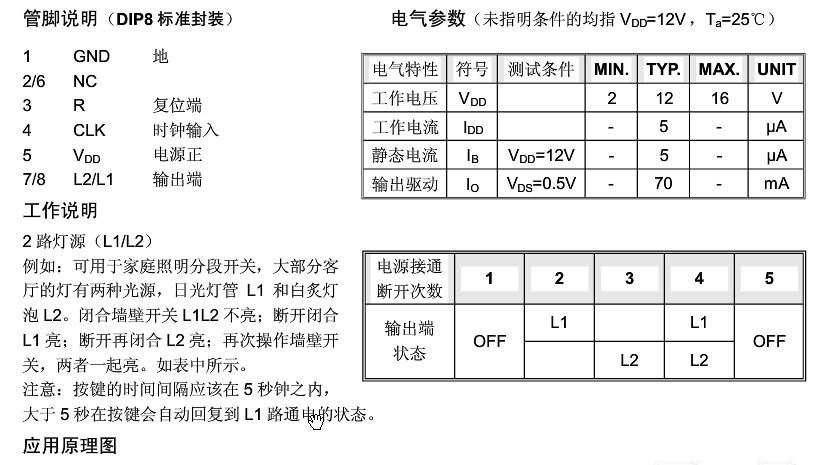

Rajah 3 di bahagian bawah menunjukkan logik microcircuit (jadual kebenaran). Dia tidak memerlukan penjelasan terperinci.
Rajah 3. Logik cip HL2609.

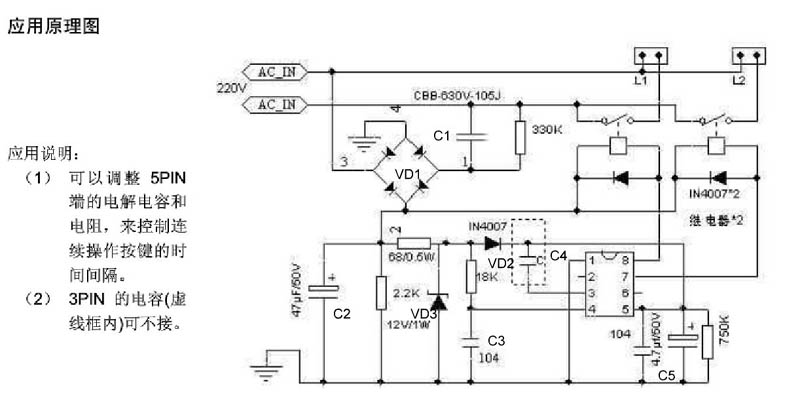

Pada halaman yang sama dalam lembaran data China adalah gambarajah seluruh peranti, nampaknya, sebagai skema beralih biasa. Ia ditunjukkan dalam Rajah 4. Malangnya, peranti dalaman microcircuit tidak ditunjukkan, tetapi bagaimana ia dapat membantu semasa pembaikan?
Rajah 4. Litar HL2609 tipikal.
Bagaimana ia berfungsi
Butiran pada gambar rajah, serta pada papan itu sendiri, tidak mempunyai penamaan standard, seperti R1, R2, C1, dll. Oleh itu, untuk memudahkan penerangan, dalam gambarajah penomboran ini perlu dilakukan tambahan. Nombor bahagian ditunjukkan dalam Rajah 4.
Seluruh litar dikuasakan oleh penerus transformer tanpa VD1, dibuat mengikut litar jambatan dengan kapasitor blanking C1.Apabila anda menghidupkan peranti untuk kali pertama (1 ruangan jadual kebenaran), sehingga kapasitor C2 dikenakan, kapasitor C3 mempunyai voltan yang rendah, yang mengeset semula mikrosirkuit ke keadaan awalnya, kedua-dua geganti dimatikan, lampu secara semulajadi tidak ringan. Selanjutnya, kapasitor C3 dicaj ke tahap yang tinggi dan tidak terjejas oleh litar operasi selanjutnya.
Pada masa yang sama, kapasitor C5 dikenakan, yang memberikan kuasa kepada cip untuk klik pendek suis untuk menukar kumpulan lampu. Dengan setiap klik, nadi jam dijana pada kapasitor C4, dan relay beralih mengikut jadual kebenaran yang ditunjukkan dalam Rajah 3.
Oleh kerana kapasitor C2 tidak mempunyai masa untuk melepaskan sepenuhnya semasa klik pendek, denyut semula pada kapasitor C3 tidak terbentuk dan peranti tidak kembali ke keadaan asalnya. Kandil itu dimatikan seperti biasa, yang sepadan dengan lajur terakhir jadual kebenaran.
Segala-galanya seolah-olah mudah, jelas dan difahami, tetapi, sebagai klasik yang digunakan untuk mengatakan ...
"Dan menghidupkannya - tidak berfungsi!"
Gambar rajah peranti dan logik operasinya adalah mudah dan mudah difahami, nampaknya tidak ada apa-apa untuk tidak berfungsi di dalamnya. Dan lagi ...
Manifestasi luar kecacatan - tidak satu kumpulan lampu dihidupkan. Memeriksa bahagian, diod dan perintang, multimeter tidak menemui bahagian yang rosak. Kapasitor diperiksa hanya dengan kaedah penggantian. Apakah kesimpulan dari sini? Cip adalah untuk disalahkan.
Ketika memeriksa litar, ternyata relay itu seolah-olah sedang cuba menghidupkan, dan urutan beralih benar-benar sesuai dengan jadual kebenaran yang ditunjukkan dalam Rajah 3. Tetapi pengalihan tidak berlaku sepenuhnya: pada terminal 7 dan 8, voltan jatuh hanya 5 volt. Tetapi dengan transistor keluaran terbuka sepenuhnya, voltan pada terminal ini tidak boleh melebihi 0.5V.
Dengan cara ini, voltan merentasi kapasitor C2 juga "merosot" kepada 5V. Peningkatan keupayaan kapasitor pelindapkejutan C1 juga tidak membawa kepada penghapusan kecacatan itu. Juga, jambatan diod diperiksa oleh pengganti. Tiada kesan positif telah dicapai.

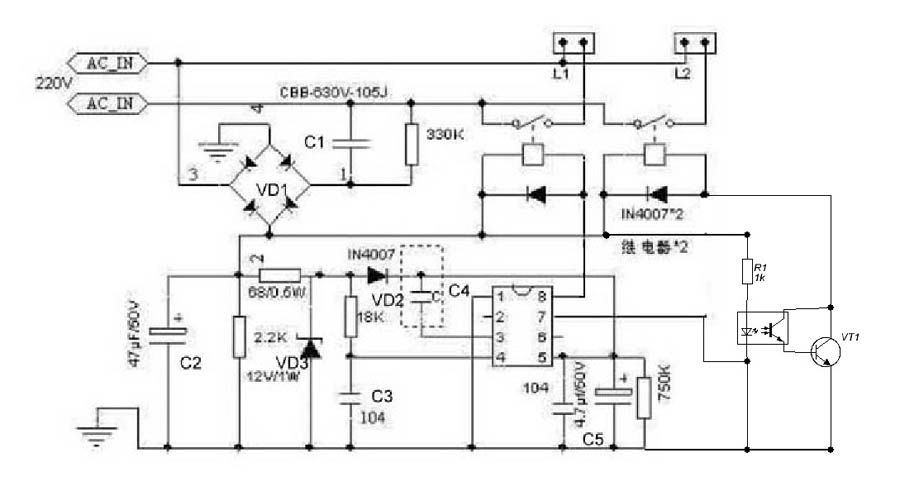

Penyelidikan telah diteruskan. Daripada relay, LED disambungkan, tentu saja, dengan membatasi perintang. Apabila butang suis, LED akan menyala dan keluar mengikut urutan yang diperlukan dalam jadual kebenaran. Itu nampaknya cara untuk menyelesaikan masalah! Ia perlu meletakkan optocoupler dengan transistor, sejenis penguat, yang akan mengawal operasi geganti. Eksperimen-eksperimen ini ditunjukkan dalam Rajah 5.
Rajah 5
Sebabnya adalah seperti berikut. Mikro sirkuit yang rosak tidak dapat menghidupkan geganti, dan LED optocoupler perlu mengeluarkan output peringkat mikrokircuit. Transistor pada output optocoupler akan dengan mudah dan tanpa syarat menghidupkan geganti. Tetapi kejutan kami tidak mengetahui sempadan apabila semakan ini masih tidak menyalakan geganti. Nampaknya eksperimen telah mencapai kebuntuan dan kesinambungan selanjutnya tidak masuk akal.

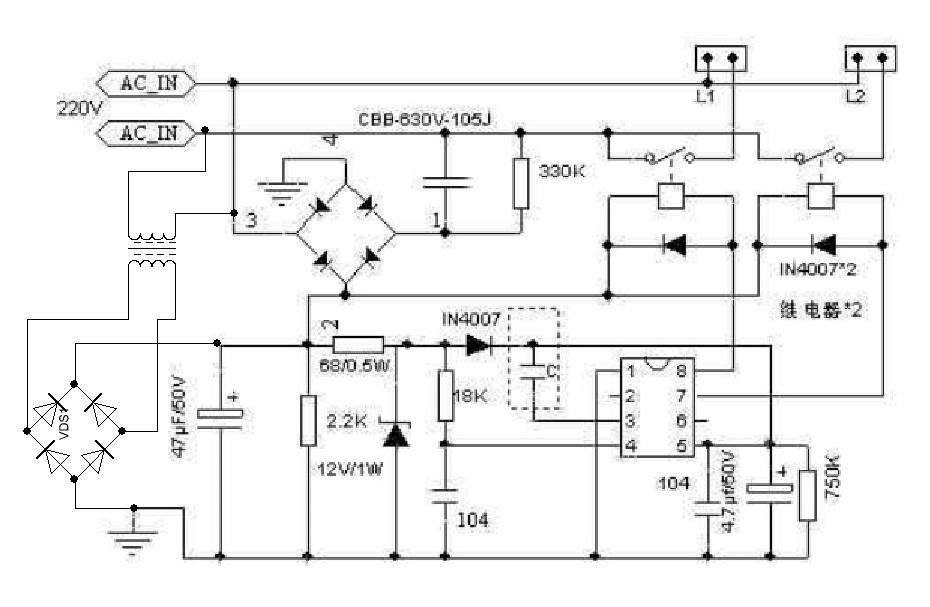

Masalahnya diselesaikan dengan cara yang sama sekali berbeza. Litar ini dipulihkan ke keadaan asalnya, dan sumber tambahan disambung selari dengan kapasitor C2, hanya pengubah 12V yang sesuai dengan jambatan penerus.
Setelah penambahan sedemikian, litar bekerja, seperti yang dijangkakan, keseluruhan algoritma penukaran dilaksanakan sepenuhnya. Namun, masalahnya terletak di dalam cip, tetapi tidak mungkin untuk membeli satu. Oleh itu, di sini anda hanya boleh mengulangi frasa yang digodam bahawa semua cara adalah baik untuk mencapai hasilnya. Sambungan tambahan yang dibuat ditunjukkan pada Rajah 6.
Rajah 6
Boris Aladyshkin
