Penukar mudah 12V ke 220V 50Hz

Artikel ini menerangkan litar penukar yang dibuat pada asas elemen moden, yang mengandungi bilangan bahagian minimum dan membolehkan untuk mendapatkan kuasa yang penting dalam beban.

Selama bertahun-tahun sekarang, pada halaman penerbitan kejuruteraan radio, skim telah diterbitkan yang membenarkan bateri kereta dapatkan voltan berselang 220V untuk memaksa pelbagai peralatan dalam keadaan "medan". Sudah tentu, anda sentiasa boleh membeli penukar voltan 12 220, tetapi lebih menarik untuk melakukan penukar voltan dengan tangan anda sendiri.

Litar penukar sedemikian agak mudah: pengayun tuan mengawal operasi transistor output yang kuat yang "swing" pengubah output. Penjana, sebagai peraturan, dijalankan pada mikrosirkuit dengan sedikit integrasi K155, K561 dan sebagainya, dan terkandung dalam dua hingga empat kes.

Untuk menyelaraskan transistor output yang kuat dengan mikrosirkuit ini, adalah perlu untuk memperkenalkan tahap tambahan pada transistor kuasa kecil dan sederhana. Transistor output, yang paling sering digunakan KT819GM, terpaksa memakai radiator yang agak besar.

Pangkalan asas moden membolehkan kita mempercepatkan skim sedemikian. Skim yang dicadangkan, berbanding dengan yang baru diterangkan, mengandungi bilangan bahagian minimum.

Satu cip khusus KR1211EU1 digunakan sebagai pengayun induk. Dengan cara ini, microcircuit domestik tidak mempunyai analog asing.

Sebagai kunci output, transistor kesan medan IRL2505 yang digunakan, yang sering digunakan dalam pelbagai peranti automotif.

KR1211EU1 mempunyai dua output - langsung dan terbalik. Ini adalah kesimpulan 4 dan 6. Titik isyarat pada output ini cukup untuk kawalan langsung transistor output: Transistor terbuka dengan nadi peringkat tinggi. Selain itu, di antara mereka microcircuit sendiri membentuk jeda (tahap rendah), yang untuk jangka masa tertentu, kadang-kadang dipanggil "mati waktu", menyimpan kedua-dua transistor ditutup. Ini dilakukan untuk mengecualikan penampilan melalui semasa semasa membuka kedua-dua kunci sekaligus.

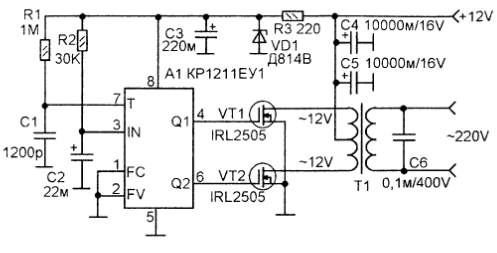

Rajah skematik elektrik pengubah 12V ke 220V 50Hz

Frekuensi yang diperlukan penjana ditetapkan oleh rangkaian R1 - C1, litar R2 - C2 digunakan sebagai permulaan.

Pin 1 daripada microcircuit membolehkan anda melumpuhkan penjanaan nadi, yang mana tahap tinggi harus digunakan untuknya. Harta ini boleh digunakan untuk kawalan jauh atau untuk perlindungan. Dalam litar ini, fungsi-fungsi ini tidak digunakan, jadi pin 1 hanya disambungkan ke wayar biasa.

Tahap push-pull keluaran dibuat pada pengubah T1 dan transistor utama VT1, VT2, yang digunakan sebagai IRL2505. Rintangan saluran terbuka bagi transistor ini ialah 0.008 ohm. Ini sepadan dengan rintangan hubungan mekanikal, oleh itu, kuasa yang hilang oleh transistor dalam keadaan terbuka adalah kecil, walaupun pada arus tinggi, yang membolehkan dalam beberapa kes untuk meninggalkan penggunaan radiator.

Arus terus IRL2505 sehingga 104A, nadi 360A. Parameter sedemikian memungkinkan untuk menggunakan pengubah output dengan kekuatan sehingga 1000W, di mana ia mungkin untuk menghapus sehingga 400W pada voltan 220V.

Kelebihan penukar ini ialah anda boleh menggunakan mana-mana pengubah siap sedia yang mempunyai dua keluaran output untuk 12V. Kuasa pengubah bergantung kepada beban dan harus 2.5 kali lebih tinggi: katakan bahawa daya beban adalah 30W. Kemudian kuasa pengubah mesti sekurang-kurangnya 30 * 2.5 = 75W.

Dengan kuasa output tidak melebihi 200 W, transistor tidak boleh dipasang pada radiator.

Maklumat lanjut. Microcircuit A1 menerima kuasa dari penstabil parametrik R3, VD1, C3.Sebagai zener diode VD1, sesiapa sahaja dengan voltan penstabilan 8 ... 10V sesuai.

Kapasitor elektrolitik diimport. Jika tidak ada kapasitor pada 10000 mkf, (C4, C5) mereka boleh digantikan dengan kapasitor 4700 mkf, menjadikannya secara selari.

Kapasitor C6 berfungsi untuk menindas keluaran frekuensi tinggi denyutan. Ia boleh menjadi jenis K-73-17 atau import serupa.

Semasa pemasangan, kita tidak boleh lupa bahawa sudah berkuasa 400 W, semasa yang digunakan dari bateri melalui litar 12V boleh mencapai 40A, jadi wayar untuk menyambung ke bateri perlu seksyen rentas yang mencukupi dan panjang mungkin yang paling pendek.
