Cahaya Jalur LED Homemade
Topik lampu LED adalah, baru-baru ini, salah satu yang paling popular. Dalam kebanyakan kes, di Internet, di antara sumber cahaya buatan rumah, saya terpaksa menemui lampu yang diperbuat daripada LED berasingan dan dipasang di perumahan yang rosak lampu penjimatan tenaga bersama-sama dengan bekalan kuasa.
Susunan ini membolehkan penggunaan lampu LED bukannya lampu pijar konvensional tanpa sebarang perubahan lampu. Kerumitan relatif mesti diakui sebagai beberapa kelemahan reka bentuk ini. pembuatan pcbyang biasanya mempunyai bentuk bulatan. Satu contoh pelaksanaan lampu LED buatan rumah yang diperbuat daripada LED individu ditunjukkan dalam Rajah. 1.
Pada masa yang sama, kini mereka mendapat populariti yang sangat luas. jalur yang diketuai. Tetapi, sebagai peraturan, ia digunakan terutamanya untuk lampu hiasan dan sangat jarang - sebagai pencahayaan. Walau bagaimanapun, jika tidak untuk pencahayaan utama, maka untuk pencahayaan setempat di kawasan tertentu, penggunaan jalur LED boleh menjadi sangat berkesan. Oleh itu, hari ini kita akan bercakap mengenai penciptaan lampu buatan sendiri yang mudah berdasarkan jalur LED.
Rajah. 1.Lampu LED buatan sendiri dibuat daripada LED individu
Jalur LED - Ini adalah "papan litar bercetak" yang fleksibel di mana LED tanpa bingkai dan perintang terhad semasa. Reka bentuk pita membolehkan anda memotong kepingan-kepingan yang diperlukan daripadanya, bergantung kepada keperluan khusus. Berhampiran garisan potong terdapat pad kenalan di mana wayar kuasa disolder. Sebaliknya, filem pelekat diri digunakan pada jalur LED. Yang paling popular ialah pita berkuasa 12V.
Pada satu masa, saya mengarahkan ebay.com jalur LED kalis air 5050 SMD LED Strip (Rajah 2).
Rajah. 2Jalur LED kalis air jalur 5050 SMD LED
Strip LED ini mempunyai ciri-ciri berikut: sudut pelepasan cahaya - 120 darjah; bekalan voltan - 12V; penggunaan semasa - 1.2A setiap 1 meter; fluks bercahaya - kelas perlindungan 780-900 Lm / m - IP65
Selama hampir setahun pita itu tidak berfungsi, tetapi apabila balast elektronik (balast elektronik) untuk kali kedua "terbang" dalam lampu pendarfluor yang digunakan untuk menerangi tempat kerja di dekat komputer, saya menyedari bahawa saya perlu bertukar kepada cara yang lebih moden untuk menyelenggara lampu.
Lampu gagal yang sama untuk lampu pendarfluor 8 W dengan panjang 30 cm digunakan sebagai perumahan. Penukarannya kepada "versi LED" sangat mudah.
Kami membuka lampu, mengeluarkan papan balast elektronik dan melekatkan jalur LED pada permukaan dalaman lampu. Sebanyak enam segmen dengan tiga LED dalam setiap segmen, atau sejumlah 18 LED, dipasang dengan jarak 15 mm di antara mereka (Rajah 3).
Rajah. 3 Pandangan umum lampu LED buatan sendiri
Ia tidak perlu untuk membuang ballast elektronik yang rosak; papan litar bercetaknya boleh digunakan untuk unit bekalan kuasa lampu kami. Dan bukan hanya lembaga, tetapi juga beberapa komponennya (tentu saja, dengan syarat bahawa ia tetap utuh), sebagai contoh, jambatan dioda. Marilah kita berpegang pada unit bekalan kuasa dengan lebih terperinci.
Untuk kuasa LED, perlu menggunakan bekalan kuasa dengan penstabilan semasa. Jika tidak, LED secara beransur-ansur memanaskan suhu kritikal, yang tidak dapat dielakkan membawa kepada kegagalan mereka.

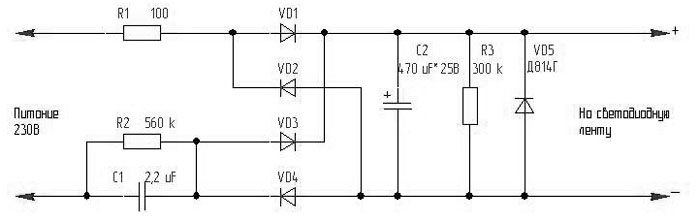

Penyelesaian yang paling mudah dan optimum dalam kes kami adalah dengan menggunakan bekalan kuasa tanpa transformer tanpa kapasitor balast (Rajah 4).
Rajah. 4 Skimbekalan kuasa tanpa transformer dengan kapasitor balast
Voltan utama ditekan oleh kapasitor ballast C1 dan diserahkan kepada penyearah, dipasang pada diod VD1-VD4.Dari penyearah, voltan malar dibekalkan ke penapis yang melicinkan C2.
Resistor R2 dan R3 digunakan untuk melepaskan kapasitor C1 dan C2 dengan cepat. Resistor R1 mengehadkan arus pada masa switching, dan diode zener VD5 mengehadkan voltan output bekalan kuasa tidak lebih dari 12V sekiranya jalur LED terbuka.
Elemen utama litar ini, yang memerlukan pengiraan, adalah kapasitor C1. Ia adalah pada penarafannya bahawa arus bekalan kuasa boleh ditentukan ditentukan. Cara paling mudah untuk dikira adalah menggunakan kalkulator khas.
Arus maksimum, menurut data pasport, untuk panjang segmen jalur LED 30 cm harus 1.2 A / 0.3 = 400 mA. Sudah tentu, anda tidak perlu kuasa LED dengan arus maksimum.
Saya memutuskan untuk menghadkannya kepada kira-kira 150 mA. Dengan arus ini, LED memberikan cahaya (persepsi subjektif) yang optimum (bersifat subjektif) dengan sedikit pemanasan. Memasuki data awal ke dalam kalkulator, kita memperoleh nilai kapasitor C1 bersamaan dengan 2,079 μF (Rajah 5).
Rajah. 5 Pengiraan kapasitor untuk litar bekalan kuasa lampu LED buatan sendiri
Kami memilih penarafan kapasitif piawai yang paling hampir dengan pengiraan. Ia akan menjadi nominal 2.2 uF. Voltan yang direka oleh kapasitor mesti sekurang-kurangnya 400V.
Selepas mengira kapasitor ballast dan memilih elemen litar bekalan kuasa, kami meletakkannya di papan balast elektronik yang rosak. Adalah dinasihatkan untuk mengeluarkan semua bahagian yang tidak perlu (kecuali jambatan empat diod). Penampilan papan bekalan kuasa ditunjukkan dalam Rajah. 6.
Rajah. 6Kemunculan papan bekalan kuasa
Kami menyambungkan jalur LED ke bekalan kuasa, hidupkannya ke rangkaian, dan periksa lampu buatan sendiri dalam operasi.
Selepas memasang dan memeriksa operasi bekalan kuasa, pasangkannya di perumahan dan letakkan lampu dinaik taraf dari jalur LED di tempat operasi berterusan (Rajah 7).
Rajah. 7 Strip Light Homemade Homemade
Perhatian! Litar bekalan kuasa ini adalah tanpa transformer dan tidak mempunyai pengasingan galvanik dari sesalur kuasa. Semasa pemasangan dan pentauliahan, perlu mematuhi peraturan keselamatan secara ketat. Bekalan kuasa mesti dipasang di perumahan yang diperbuat daripada bahan penebat, adalah perlu untuk memastikan tidak mungkin menyentuh bahagian-bahagian hidup semasa operasi lampu.
Mikhail Tikhonchuk
