Bagaimana cara menyambung relau elektrik dan mesin basuh secara bebas

1. Siapa yang akan membantu?

Peralatan rumah tangga menjadi lebih canggih setiap tahun. Jadi "lebih bijak" apabila membeli anda mula meragui kegunaan mental anda. Nampaknya anda tidak dapat benar-benar dapat menguasai keajaiban ini - anda akan ingat bagaimana untuk menghidupkan set fungsi yang paling mudah dan paling perlu, dan alat yang tinggal akan jelas tetap tidak digunakan. Di samping itu, idea itu timbul kerana teknik itu adalah rumit, semudah merosakkan atau memecahkannya.

Dan apabila datang ke mesin basuh atau dapur elektrik, perlu diingat bahawa mereka masih perlu disambungkan. Ya, dan lakukan dengan betul. Lagipun, kemasukan dalam manual arahan menyatakan secara eksplisit: "Sambungan mesti dibuat oleh pakar yang berkelayakan. Jika tidak, jaminan itu tidak sah. " Dan jaminan adalah segala-galanya!

Pada masa itu pekerja kedai di mana peralatan yang dibeli datang untuk membantu kami. Hujah-hujah mereka adalah seperti berikut: "untuk bayaran yang kecil ...", "supaya tidak kehilangan jaminan ...", "kelayakan diperlukan ...". Semuanya benar, tentu saja, tetapi dengan beberapa tempahan.

Pertama, dalam praktiknya, keengganan pembaikan waranti hanya mengancam jika kerosakan itu disebabkan oleh hubungan yang tidak tepat. Dan tidak mengapa siapa yang membuat sambungan ini - seorang pakar yang berkelayakan atau tidak. Satu-satunya perbezaan ialah jika anda mengupah seseorang, anda boleh membuat aduan kepadanya. Dan seberapa berkesan tuntutan ini adalah satu lagi soalan.

Kedua, jika anda sudah menyewa pakar, akan lebih baik untuk mengetahui dokumen yang mengesahkan kelayakan mereka. Sekurang-kurangnya, mereka mesti mempunyai sijil penyerahan kepada kumpulan keselamatan elektrik. Dan, selain itu, dokumen mengenai pendidikan khusus atau, sekurang-kurangnya, sijil penyiapan kursus tidak akan menyakiti. Keanehan di sini adalah bahawa banyak perkakas rumah tangga hanya tidak mempunyai pakar seperti kakitangan, dan mereka melakukan kerja sambungan ... penggerak biasa dan pemandu penghantaran.

Ketiga, untuk merosakkan perkakas rumah moden dengan sambungan yang salah, seseorang mesti mencuba dan bahkan menunjukkan bakat. Perlu diingat bahawa teknik ini dibuat untuk lelaki. Dan ia adalah sifat manusia untuk membuat kesilapan kadang-kadang. Oleh itu, reka bentuk walaupun cerek yang paling sederhana direka sedemikian rupa untuk meminimumkan kemungkinan ralat maut. Dengan kata lain, teknik ini melindungi dirinya dan anda sebanyak mungkin.

Memandangkan semua perkara di atas, kita dapat membuat kesimpulan berikut: anda perlu memilih pakar untuk menyambungkan perkakas rumah baru yang diperoleh dengan berhati-hati, dan sebaik-baiknya, jika anda tidak takut mengambil pemutar skru dan tang, buatlah semuanya dengan bersenjata dengan artikel ini dan manual operasi (manual).

2. Apa yang berbahaya?

Apabila menyambungkan dapur elektrik sendiri, terdapat dua bahaya:

- dapatkan kejutan elektrik;

- Buat api di apartmen.

Jika anda menjalankan semua kerja dengan voltan, dan pendawaian anda mematuhi piawaian keselamatan, maka kedua-dua bahaya dikecualikan untuk anda.

Norma-norma berikut adalah:

- Kompor elektrik mesti dikuasakan dari pemutus litar berasingan untuk 25 - 32 A (tiga tiang untuk rangkaian tiga fasa dan tiang tunggal untuk fasa tunggal);

- seksyen salib kabel yang membekalkan dapur harus sekurang-kurangnya 2.5 meter persegi. mm untuk dawai tembaga (4 meter persegi untuk aluminium, tetapi aluminium mesti dilupuskan dalam pendawaian);

- Sudah tentu, pendawaiannya sendiri dapat menahan beban tambahan sekitar 7 kW (bergantung kepada model dapur) - ini sangat penting jika tidak ada dapur elektrik di apartmen sebelum ini.

Apabila mesin basuh disambung secara berasingan kepada dua bahaya di atas, satu pertiga ditambah: bahaya banjir kecil pada skala satu dapur atau bilik mandi. Jika kita tidak hidup di tingkat bawah, maka ada juga tanggungjawab kepada jiran-jiran di bawah. Perlu diingatkan di sini bahawa mesin basuh moden menggunakan tenaga dan air secara ekonomi.

Di samping itu, terdapat kunci elektromagnetik pada pintu mesin memuat depan, yang menghalang pembukaan semasa mencuci atau membilas. Mesin itu sendiri dilengkapi dengan injap kecemasan untuk menguras air secara manual sekiranya berlaku kerosakan. Oleh itu, adegan liar dengan aliran berbuih dan jiran membanjiri beberapa lantai ke bawah, seperti dalam iklan untuk penurun, tidak boleh mengikut definisi.

Untuk memastikan keselamatan elektrik apabila menyambungkan mesin basuh automatik, ingat perkara berikut:

- soket untuk unit ini mesti termasuk kenalan asas dan kabel kuasa - teras ketiga (perlindungan sifar).

Walau apa pun, tidak kira apa yang anda sambungkan ke rangkaian elektrik rumah anda, kehadiran peranti tersebut sebagai mesin pembeza atau RCD hanya dialu-alukan.

Jika pendawaian di pangsapuri anda tidak memenuhi syarat minimum yang disenaraikan, maka anda perlu menyempurnakannya. Untuk melakukan ini, memasang pemutus litar buatan Soviet dan menarik kabel baru ke tapak pemasangan cukup di premis kediaman yang dibina Soviet. Anda tidak boleh mengabaikan ini, dan "menyimpan pakar", dalam usaha menjimatkan masa dan wang, sering tidak memberi perhatian kepadanya.

3. Sambungkan dapur elektrik.

Dapur elektrik adalah fasa tunggal, terdapat tiga fasa. Plat tiga fasa yang sama boleh dimasukkan dalam kedua-dua fasa tunggal dan rangkaian tiga fasa. Pemasak fasa tunggal tidak termasuk dalam rangkaian tiga fasa.

Sekiranya anda seorang pemilik yang gembira dengan rangkaian tiga fasa, maka kabel yang keluar dari papan suis pangsapuri anda ke ruang keluar dapur hendaklah empat teras (fasa A, B, C dan pelindung sifar PE). Dalam kes ini, konduktor fasa boleh mempunyai sebarang warna: merah jambu, hitam, coklat, putih, dan sebagainya, dan sifar perlindungan hanya boleh berwarna kuning dengan jalur hijau. Tiga fasa boleh mengurangkan beban semasa pada rangkaian dan menggunakan kabel seksyen salib yang lebih kecil. Oleh kerana kabel adalah empat dawai, maka pasangan "plug-connector" juga mesti mempunyai empat elektrod.

Jika rangkaian adalah fasa tunggal, maka kabel akan menjadi tiga teras - fasa L, beroperasi sifar N dan pelindung sifar PE. Fasa dan pelindung sifar adalah warna yang sama seperti kabel tiga fasa, dan sifar kerja berwarna biru, cyan atau putih dengan jalur biru. Oleh kerana kabel adalah tiga dawai, maka plag akan, masing-masing, dengan tiga elektrod.

Beberapa perkataan berasingan akan ditumpukan untuk menyambung penyambung. Pasangan sepenuh masa, yang disebut "ayah" dan "ibu," mungkin tidak sesuai untuk rangkaian anda. Anda boleh membeli yang betul di hampir mana-mana kedai barangan elektrik. Palam dan soket yang dibuat mengikut piawaian Soviet, mempunyai penampilan yang tidak begitu sopan dan sukar untuk dipasang, bagaimanapun, mereka tidak menyebabkan apa-apa aduan mengenai operasi itu.

Sebagai tambahan kepada mereka, hari ini terdapat banyak pilihan lain untuk pasangan penyelesaian reka bentuk yang paling pelbagai. Pilihannya adalah milik anda. Hanya arus undian akan menjadi penting di sini. Dalam praktiknya, pasangan plag dengan arus 40 A yang mencukupi adalah mencukupi untuk mana-mana dapur elektrik rumah.

Sesuatu perlu dikatakan mengenai kabel kuasa, jika anda berjanji untuk melancarkannya sendiri. Apabila memasang kabel di pintu masuk (pendawaian tersembunyi), penggunaan kabel fleksibel dalam penebat getah tidak dapat diterima. Walau apa pun, kabel jenama VVG dengan bilangan teras yang sesuai akan menjadi optimum.

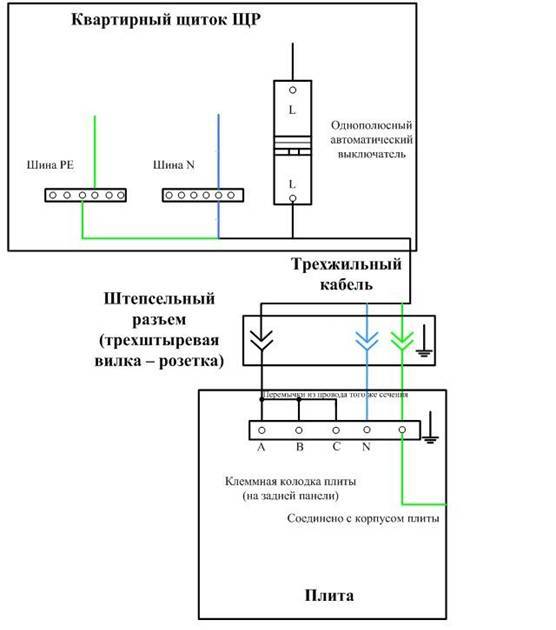

Rajah. 1. Menyambung plat tiga fasa ke rangkaian fasa tunggal. Sekiranya bus sifar dalam perisai apartmen hanya satu, dan garisan itu dua wayar, maka wayar kuning-hijau disambungkan ke perumahan yang berasaskan perisai ShchR.

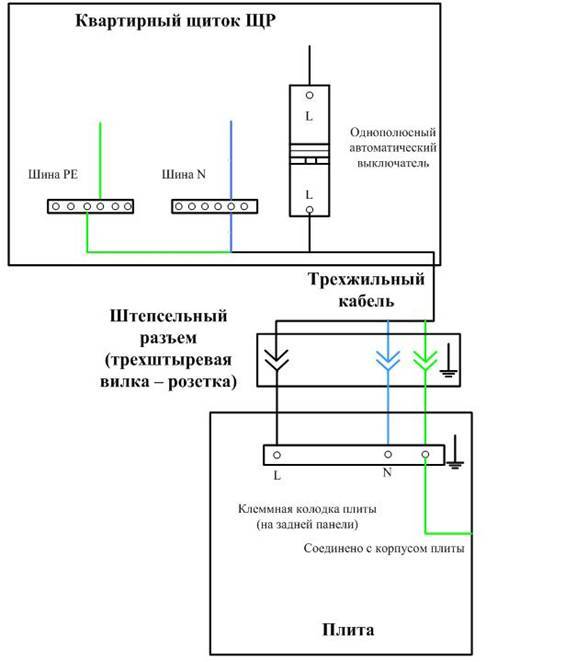

Rajah. 2. Sambungan plat fasa tunggal

4. Kami menyambungkan mesin basuh automatik.

Tugas yang paling bertanggungjawab dan penting di sini ialah pilihan lokasi pemasangan dan meratakan mesin basuh. Sesetengah keperluan dikemukakan ke lantai dan lantai. Lantai mesti keras, tegas, dan tidak membenarkan pesongan atau ubah bentuk. Lantai papan lapuk yang lama tidak sesuai - lebih baik meletakkan kepingan papan lapis atau perisai lain yang bersesuaian dengan saiznya. Untuk melindungi salutan dan untuk mengelakkan tergelincir, lebih baik meletakkan tikar getah di bawah mesin, atau sekurang-kurangnya hanya sekeping linoleum.

Sebelum pemasangan, adalah mutlak diperlukan untuk mengeluarkan semua bahagian perkapalan - pengapit, bar, bolt. Pengapit mengikat kord kuasa dan hos saliran. Bar dan bolt membetulkan kedudukan dram. Bahagian ini diletakkan untuk memberikan ketegaran struktur semasa pengangkutan, dan semasa operasi, mereka juga boleh menyebabkan kerosakan. Adalah lebih baik untuk menyelamatkan unsur-unsur yang dihapuskan - tiba-tiba anda akan bergerak atau atas sebab tertentu mengangkut mesin ke tempat kediaman yang lain?

Adalah lebih baik untuk memeriksa kedudukan mesin basuh berbanding dengan lantai dengan tingkat bangunan, dengan baik, dan jika tidak ada, anda boleh menggunakan mangkuk luas dengan menuang sedikit air ke dalamnya. Mesin yang belum dijajar secara horizontal tidak akan berfungsi dengan normal, kerana semasa kitaran berputar drumnya akan bergetar dengan kuat, sehingga memberi kesan pada tubuh.

Menyambungkan mesin basuh ke sesalur biasanya tidak menjadi masalah. Kuasa elektrik nominal mesin basuh rumah adalah purata 2.2 kW. Ini tidak begitu banyak, oleh itu, mesin basuh boleh disambungkan ke saluran konvensional dengan sentuhan pembumian dan beban yang diberi nilai 16 A, terutamanya kerana mesin itu sendiri sudah dilengkapi dengan plag yang sama. Oleh itu, mesin basuh tiga fasa tidak wujud, oleh itu, semuanya terhubung mengikut litar yang ditunjukkan dalam Rajah 2 untuk dapur elektrik fasa tunggal.

Seterusnya, anda perlu mengatur pengambilan air. Untuk melakukan ini, anda boleh menggunakan titik sambungan standard ke sinki air sejuk, pancuran mandian atau tandas: tee dibeli dengan diameter pipa, dan hos masuk (juga dibeli secara berasingan) dan sinki / tandas / tandas yang disebutkan di atas telah disambungkan kepadanya. Jangan lupa menggunakan gelendong tersebut dan cuba untuk tidak membebaskannya - unsur gangsa kelengkapan sanitinya mudah pecah dari usaha yang berlebihan.

Sudah tentu, anda boleh memasang pengapit pada paip dengan air sejuk dan mengatur pengambilan air autonomi untuk mesin, tetapi ini akan memerlukan kos buruh tambahan (penggerudian paip, memasang pengapit, dan lain-lain) - ini adalah untuk rasa anda dan mengikut keadaan. Hos getah tersedia dalam pelbagai panjang - sehingga 5 m, Dan saiz penghubung mereka bersatu sehingga anda tidak perlu memecahkan kepalanya di sini.

Hos saliran biasa mesin basuh sering tidak mencukupi. Oleh itu, kami membeli hos longkang (juga dijual dalam pelbagai panjang sehingga 5 meter.), Membina yang biasa dengannya, dan mengatur longkang ke sink / tab mandi atau terus ke pembetung. Selain itu, pilihan kedua adalah lebih baik untuk beberapa sebab. Pertama, air kotor selepas mencuci jelas tidak memihak kepada paip dan tidak menghiasi pedalaman. Kedua, anda mungkin perlu menanggalkan hos dari basuh atau tab mandi secara berkala, dan di manakah jaminan bahawa anda tidak akan lupa untuk meletakkannya semula sebelum mencuci?

Walau bagaimanapun, apabila memasang longkang, beberapa peraturan mesti diperhatikan. Pertama sekali, di belakang mesin pada klip yang anda perlukan untuk menetapkan gelung dari hos saliran (ke bahagian paling atas mesin dan ke lantai) - suntikan adalah perlu supaya air dan kemudahan lain tidak mengalir dari pembetung kembali ke dalam mesin. Kemudian, parit itu sendiri harus terletak pada ketinggian 50-80 cm dari paras lantai. Ini adalah perlu bagi pam saliran untuk menampung tugasnya.

Apabila memasang longkang ke pembetung, diperlukan tee. Sekiranya diameter paip dan hos tidak sesuai bersama, anda boleh menggunakan gandingan penyegel.

Sekiranya longkang disusun di dalam bilik mandi atau sink, adalah perlu untuk mengendalikan hos saliran dengan selamat, sebagai contoh, menggunakan casing plastik casing.

5. Kesimpulan

Kesimpulannya, kita boleh mengatakan bahawa tidak semuanya seakan menakutkan seperti yang kadang-kadang kelihatan. Oleh itu, dengan semangat dan keinginan yang sedikit, sangat mungkin untuk mengelakkan perbelanjaan yang tidak perlu untuk perkhidmatan para anggota kerani yang meragukan dan mendapatkan ketenangan pikiran dan keyakinan. Malah, hingga akhirnya anda pasti hanya dengan apa yang dilakukan dengan tangan anda sendiri.

Alexander Molokov, http://electro-ms.tomathouse.com/

Comments

[#1]

Bahagian 3, para. 2. Saya fikir perlu untuk menjelaskan: jika kabel adalah 4-teras, teras ke-4 dipanggil PEN, dan jika kabel 5-teras adalah RE.

[#2]

Mungkin penjelasan anda diterima. Terima kasih

Walaupun ada plat di mana konduktor N tidak diperlukan - hanya PE, yang disambungkan ke badan.

[#3]

Saya bersetuju dengan tulang. Tidak dengan pengarang.

Mana-mana 1-2 periuk elektrik periuk (fasa 3 tidak wujud. Domestik.) Mesti mempunyai pengalir sifar hanya untuk hakikat bahawa sifar mengambil bahagian dalam litar kawalan dapur atau peralatan lain. Dan konduktor yang disambungkan ke badan peralatan (contohnya, pemasangan PE) adalah sangat wajib untuk sebab-sebab keselamatan, serta mengeluarkan semua jenis voltan semasa yang tidak diingini (statik, dll) dari modul kawalan (papan).

Oleh itu, menyambung sebarang peralatan tanpa konduktor asas adalah pelanggaran berat dan pelanggan mungkin kehilangan WARANTI (bergantung kepada kesetiaan tuan pusat perkhidmatan).

23 pilihan - jangan gunakan perkhidmatan Kuma-swat-saudara penjual. Ia penuh.

Jangan gunakan perkhidmatan __SPECIALS __ dari perkhidmatan perumahan dan perkauman (ZhEK) Ini juga penuh.

Pakar dari pusat servis yang disahkan ketika menyambung meletakkan setem dengan setem dan mengambil tanggungjawab untuk sambungan itu, yang tidak mengambil godfather, pencipta dan saudara lelaki.

[#4 Penulis]

Anatoly,anda sangat tersilap.

Terdapat banyak periuk tiga periuk domestik pengeluaran domestik. Saya secara peribadi berurusan dengan mereka dan menghubungkan mereka. Jika kata jujur ​​saya tidak mencukupi, saya boleh mengganggu dan memberi foto panel belakang dengan penyambung untuk sambungan.

Plat sedemikian biasanya sejagat. Jika anda mahu, anda boleh meletakkan jumper pada input fasa dan menyambung satu fasa kepada mereka. Dan jika anda mahu - sambungkan ke rangkaian tiga fasa tanpa jumper.

Beberapa plat ini tidak memerlukan sifar berfungsi apabila disambungkan ke rangkaian tiga fasa. Mereka hanya memerlukan pembentangan. Beban di dalamnya dihubungkan oleh bintang.

Secara jujur, saya tidak cuba untuk membenarkan diri saya - cara itu.

Ya, dan saya tidak memanggil sesiapa untuk menyambungkan dapur tanpa alasan - di mana anda melihatnya dalam artikel?

Dan tidak ada yang khusus dari pusat servis yang diberi kuasa akan meletakkan rangkaian rumah anda dengan teratur, tidak akan menghidupkannya dari dua wayar ke tiga wayar. Mereka boleh dan mereka boleh - sama ada orang yang sama bekerja di sana. Dan dalam kes itu, mereka hanya akan jatuh tanpa sebarang masalah - pastikan bahawa tiada setem akan membantu.

Di samping itu, jika anda dibunuh oleh kejutan elektrik, adakah ia penting kepada anda sama ada seseorang itu bertanggungjawab atau tidak?

[#5]

Saya menyambung banyak plat PERUMAHAN dan saya tidak pernah jumpa 3 fasa.

380 dalam ya, tetapi 2 fasa. Saya tidak pernah melihat elemen pemanasan di 380 v di dapur domestik, tetapi hanya di 220, jadi konduktor neutral diperlukan. Fasa dan sifar dibekalkan kepada suis mekanik, dan oleh suis itu kita menukar sujadi spiral dalam pemanas ini secara siri selari atau mungkin kepada bintang. Kedua, jika terdapat kawalan elektronik di dalam periuk, maka bekalan kuasa di atas papan juga memerlukan sifar, tanpa bekalan kuasa itu tidak berfungsi, dan jika anda memberikannya 380, ia secara semula jadi lalai.

Plat itu HOUSEHOLD, oleh itu ia harus 220/380 dan seperti yang anda tulis dengan pemasangan jumper. Semoga berjaya kepada semua orang.

[#6 Penulis]

TENY - ya, pada 220 volt. Tetapi bersatu menjadi "bintang" dan sifar bekerja tidak perlu. Sudah tentu, bukan semua lempeng seperti itu, tetapi - fakta. Di tempat saya, contohnya, seperti itu.

[#7]

"Peraturan-peraturan di sini adalah:

- Kompor elektrik mesti dikuasakan dari pemutus litar berasingan untuk 25 - 32 A (tiga tiang untuk rangkaian tiga fasa dan tiang tunggal untuk fasa tunggal);

- seksyen salib kabel yang membekalkan dapur harus sekurang-kurangnya 2.5 meter persegi. mm untuk dawai tembaga (4 meter persegi untuk aluminium, tetapi aluminium mesti dilupuskan dalam pendawaian); .. "
Sekarang, jika kita bercakap mengenai piawaian, maka mengikut SP 31-110-2003 untuk plat fasa tunggal elektrik, konduktor tembaga dengan keratan sekurang-kurangnya 6 mm2 harus disediakan.
Dan bagaimana anda boleh memberitahu bahawa anda perlu mengambil konduktor tembaga 2.5 mm2 ke pemutus litar 25-32 A (menurut PUE, arus berterusan yang dibenarkan untuk tiga atau empat wayar tembaga ialah 25A)?

[#8 Penulis]

Jika kita bercakap tentang piawaian, maka mengikut PUE, walaupun untuk memasuki apartmen, seksyen keratan wayar minimum ialah 2.5 mm2 untuk tembaga. Perkara sedemikian. Anda tidak akan membuang perkataan dari lagu. Adalah bodoh untuk menarik kabel ke pinggan dengan bahagian silang 6 mm2 apabila memasuki 2.5 mm2. Enam secara umum, jauh dari setiap pentauliahan rumah persendirian dipasang.

Dokumen SP 31-110-2003 mungkin wujud, terima kasih atas maklumat itu - Saya jujur ​​mengakui saya tidak pernah mendengarnya. Tetapi keperluannya tidak masuk akal.

Dan mengenai hakikat bahawa saya mengesyorkan memasang 32 ampere machine pada kabel 2.5 mm2, maka anda hanya salah faham saya. Satu kalimat merujuk kepada seksyen keratan kabel minimum, dan yang lain merujuk kepada penarafan semasa biasa untuk pemutus litar. Ini tidak bermakna bahawa ia adalah tepat 2.5 mm2 bahawa mesin automatik untuk 32 ampere atau lebih diperlukan. Anda akan membaca dengan teliti petikan yang sama dari teks yang anda sebutkan.

[#9]

Saya hanya mempunyai keadaan apabila input dibuat dengan wayar 2.5 mm2 dan 6 mm2 diletakkan secara berasingan untuk plat ... Jadi tidak ada karut!

[#10 Penulis]

Jika "secara berasingan", maka 2.5 kotak bukan input, tetapi garis kumpulan.

Dan jika enam datang dari perisai, yang dikuasakan oleh 2.5 kuasa dua, maka ini tidak baik. Kuasa kabel masukan masih sedikit, sekurang-kurangnya sepuluh pada tarik dapur.

[#11]

Sebarang dapur elektrik rumah boleh disambungkan kepada 220 volt dan 380, seperti yang dibuktikan oleh blok terminal, di belakang dinding belakang peranti ini. Tetapi semua tindakan sedemikian dilakukan selepas mengkaji model tertentu. Seksyen kabel dipilih berdasarkan data teknikal pemasangan bersambung, masing-masing, dan peranti perlindungan semasa. Bahannya hebat.

[#12 Elektron]

Orang-orang, dan ia tidak mengganggu sesiapa pun, bahawa perkakas rumah, yang termasuk interaksi elektrik dan air, mestilah dihubungkan melalui VD (RCD) atau saya hanya perasan ...
