Bagaimana memasang panel elektrik

Pembinaan besar-besaran stok perumahan dan pembinaan semula bangunan lama mendorong pemilik apartmen untuk keperluan untuk secara bebas memahami teknologi untuk melaksanakan kerja-kerja elektrik di premis mereka. Ini membolehkan anda membuat sistem elektrik individu yang memenuhi keperluan khusus pemilik, dan bukannya menggunakan litar tipikal yang direka untuk pengguna biasa.

Bagaimana untuk memilih lokasi panel elektrik

Untuk memasang panel elektrik dengan betul di sebuah apartmen yang baru dibina, perlu dibuat projek itudi mana ia perlu untuk menyediakan pelaksanaan terperinci keperluan mereka di dalam setiap bilik, untuk mempertimbangkan lokasi lampu dan suis untuk mereka, bilangan soket untuk peralatan elektrik mudah alih dan pegun.

Pada masa yang sama dengan wayar elektrik, ia sering diperlukan untuk meletakkan saluran paip untuk bekalan air, pemanasan, talian telefon, kabel antena, rangkaian komputer, interkom, penggera dan litar semasa rendah yang lain. Pengoptimuman laluan semua sistem ini hanyalah sebahagian daripada pembangunan projek.

Panel elektrik adalah tempat di mana kabel yang datang dari organisasi penyedia tenaga disambungkan kepada meter elektrik untuk pengagihan elektrik selanjutnya kepada pengguna apartmen melalui mesin bertukar.

Objektif projek ini adalah untuk menentukan lokasi yang paling sesuai untuk panel elektrik masukan. Baru-baru ini, ia adalah adat untuk memasang bukan pendaratan, seperti yang dilakukan pada abad yang lalu, tetapi di dalam apartmen. Ini menghapuskan akses tanpa izin ke peralatan dan mewujudkan kemudahan tertentu.

Biasanya, lokasi perisai dipilih di koridor berhampiran pintu depan pada ketinggian paras muka kerana ia sangat mudah untuk penduduk mengambil bacaan meter dan cabut pengguna yang tidak perlu apabila meninggalkan apartmen. Dan semasa pemasangan, panjang kabel kuasa dikurangkan.

Apabila memilih lokasi untuk perisai, pemilik pondok dan rumah persendirian harus mengambil kira organisasi yang selamat dari peranti input ke dalam bangunan, reka bentuk cawangan dari saluran kuasa atas atau talian kabel, dan menyelaraskan peranti mereka dengan organisasi bekalan kuasa.

Bagaimana untuk memilih reka bentuk panel elektrik

Di bangunan kediaman, dua jenis pendawaian digunakan:

• luaran diletakkan di permukaan dinding;

• dalaman, tersembunyi di dalam pintu dan rongga.

Di bawahnya terdapat panel elektrik yang boleh dilekatkan ke luar dinding atau dipasang di dalamnya, membuat rehat yang sesuai.

Bahan kotak penutup dirancang untuk hayat perkhidmatan yang panjang. Ia mungkin:

• logam

• plastik kuat.

Kemasan hiasan luaran dan dalaman, dibuat dalam pelbagai warna, membolehkan anda membuat pilihan yang berkualiti untuk reka bentuk mana-mana bilik.

Peranti yang bertanggungjawab terletak di dalam perisai. Akses kepada mereka oleh orang yang tidak dibenarkan dan kanak-kanak harus dihadkan dengan menutup pintu dengan kunci, kunci yang mesti disimpan di tempat yang berasingan. Untuk memantau kaunter, cukup untuk mempunyai tetingkap di pintu.

Kebanyakan praktik perisai moden tersedia untuk penempatan peranti elektrik yang mudah dan boleh dipercayai Kereta api Din. Reka bentuk sedemikian hendaklah digunakan. Mereka menjimatkan ruang dengan ketara dan memudahkan untuk membongkar peranti yang rosak.

Untuk membaiki mesin, sudah cukup untuk meletakkannya dengan alur belakang ke rel, tarik keluar selak penetap dengan pemutar skru, tekan perumahan sedikit dan lepaskan kunci. Pembuangan dilakukan dalam urutan terbalik.

Kereta api Din boleh dipasang blok terminal dan perhimpunan tayar dalam pelbagai cara.

Dari sudut pandangan juruelektrik, adalah perlu memilih panel elektrik dari segi dimensi untuk penempatan di dalam semua peranti pensuisan yang diperlukan, peranti pelindung, meter dan peranti kawalan. Oleh itu, sebelum melawat kedai, adalah penting untuk menyelesaikan penciptaan projek pendawaian dan memutuskan semua peralatan elektrik yang perlu diletakkan di dalamnya.

Di samping itu, amalan telah menunjukkan bahawa orang-orang moden sentiasa memperoleh pelbagai peralatan elektrik, dan untuk itu ia perlu untuk mewujudkan saluran kuasa tambahan. Kadang-kadang pemiliknya juga perlu menghantar papan suis kedua bersebelahan dengan yang utama. Oleh itu, apabila memilih reka bentuk, sentiasa disyorkan untuk mencipta rizab ruang dalaman.

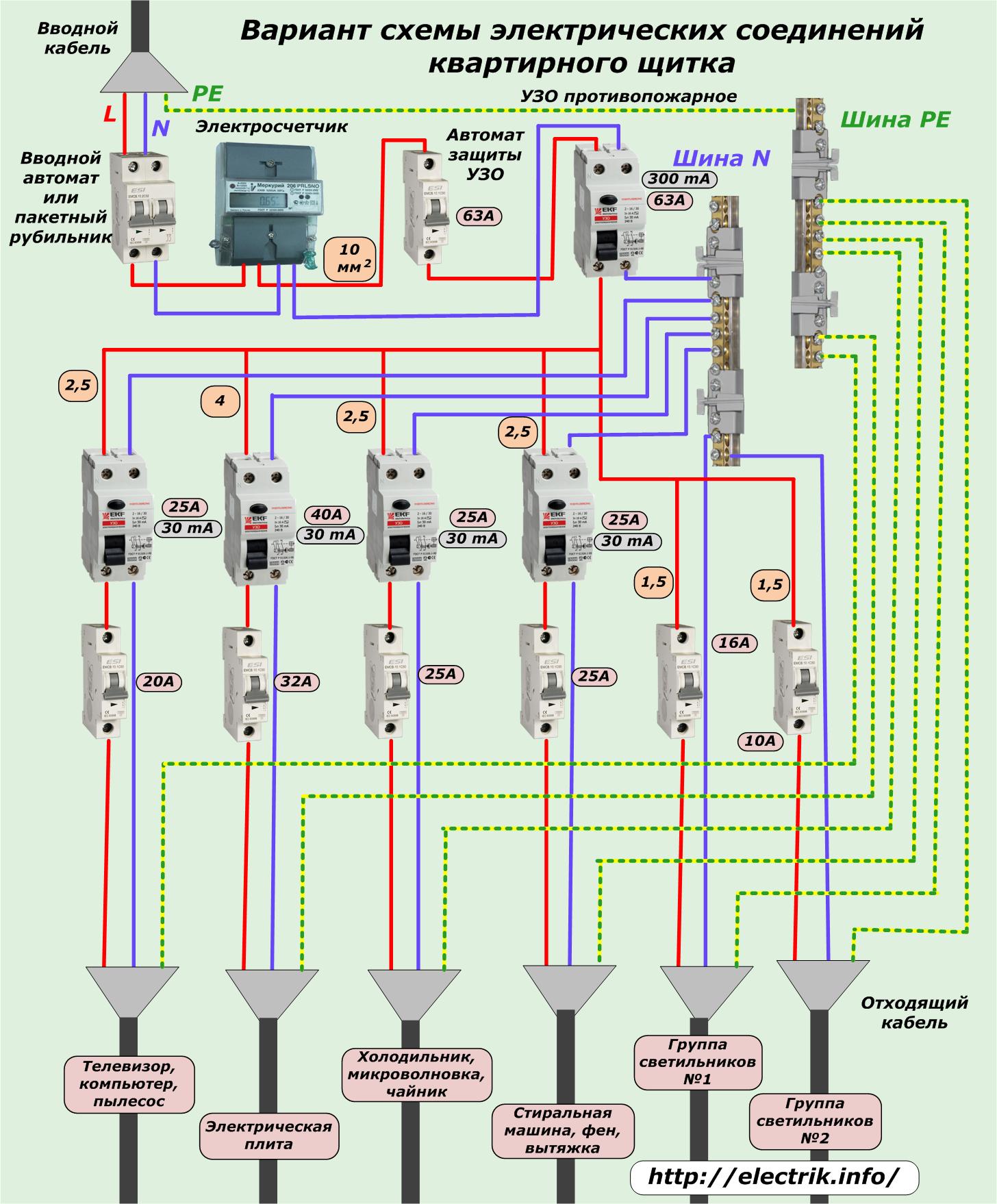

Gambarajah anggaran pemilihan dan sambungan peranti pensuisan dan perlindungan untuk penempatan di perumahan perisai ditunjukkan dalam angka tersebut. Komposisi bahagian komponen dalam setiap kes individu mungkin berbeza dengan ketara.

Di sini ditunjukkan bahawa voltan dari panel akses dibekalkan oleh kabel kuasa dengan tiga teras:

1. L ialah fasa rangkaian;

2. N ialah sifar kerja;

3. PE - konduktor pelindung.

Untuk kejelasan, masing-masing disorot dengan warnanya sendiri: merah, biru dan kuning-hijau, yang digunakan dalam praktik untuk menandakan wayar.

Wayar fasa dan sifar disambungkan kepada pemutus litar input atau suis batch (suis), dan konduktor PE pelindung segera dihantar ke basnya. Dengan itu, dia menceraikan semua pengguna dengan urat kabel keluar.

Dari mesin pengenalan, voltan dibekalkan ke meter dan selepas itu - seterusnya ke litar. Gambar menunjukkan bahawa untuk kabel tembaga rantai ini dengan sekatan rentas 10 mm persegi digunakan, yang akan menyerap beban maksimum semua peranti yang bersambung. Perlu diingat bahawa akses ke blok terminal meter dan kenalan peranti input automatik selepas pemasangan selesai akan dimeteraikan oleh wakil pengawasan tenaga.

Selepas meter elektrik, RCD pelindung kebakaran dipasang dengan setpoint untuk kebocoran 300 mA dan semasa arus litar elektrik. Oleh kerana peranti semasa baki boleh terbakar daripada arus litar pintas, ia dilindungi oleh pemutus litar penarafan yang sesuai.

Dalam rajah di atas, suis ini menduplikasi automaton input, jadi anda tidak boleh meletakkannya di sini. Tetapi ia akan diperlukan jika suis atau suis digunakan.

Kerja sifar selepas keluar dari RCD perlindungan kebakaran disambungkan ke basnya, dan dari itu ia dibiakkan kepada pengguna. Apabila RCD atau mesin berbeza dipasang pada garisan, dawai neutral dilalui.

Sebagai contoh, semua pengguna elektrik apartmen dibahagikan kepada enam baris oleh projek tersebut. Adalah penting untuk mematuhi prinsip bukan sahaja persatuan wilayah mereka, tetapi juga pengedaran kuasa beban. Oleh itu, dapur elektrik disambungkan dengan talian berasingan dengan konduktor persegi 4 mm, dan pemutus litar 32 amp.

Sebuah TV, komputer, soket untuk peralatan elektrik mudah alih boleh digabungkan ke dalam satu rantai, dibuat dengan wayar 2.5 mm persegi dan dikuasakan dari mesin 20 amp. Begitu juga dengan pengguna lain.

Dalam semua peralatan elektrik, yang boleh disentuh oleh seseorang, RCD atau automata pembezaan. Diagram menunjukkan bahawa untuk menjimatkan wang, mereka ditinggalkan di rantai lampu.

Setiap RCD mengawal bahagian tertentu litar. Ia boleh merangkumi beberapa pengguna. Ini akan menjimatkan ruang di perisai dan wang. Tetapi apabila perjalanan RCD, ia perlu untuk mencari sebabnya - tempat pelanggaran pengasingan.

Lebih banyak peranti yang disambungkan dalam rantai, semakin sukar untuk mengenal pasti lokasi kerosakan itu. Adalah mustahil bahawa arus kebocoran melalui setiap peranti tidak berbahaya, dan nilai keseluruhannya melebihi titik ditetapkan.

Juga dalam contoh di atas hilang relay pemantauan voltan, yang bertujuan untuk melindungi peralatan elektrik daripada kes kenaikan voltan dalam pendawaian 0.4 kV pada terbakar atau pecah konduktor neutral. Penyingkiran kuasa secara automatik dari litar sekiranya berlaku kecemasan melalui ILV menjimatkan peralatan rumah tangga dan memastikan ketenangan fikiran.

Relay kawalan voltan dipasang dengan segera selepas meter elektrik ke peranti perlindungan kebakaran.

Sangat penting untuk menyambungkan RCD dengan betul di panel elektrik: Litar yang betul untuk menyambung RCD

Bagaimana untuk menjalankan pemasangan dalaman

Tempat sakit yang paling bukan litar yang dipasang secara profesional adalah bola berterusan wayar bercampur, yang sukar bagi pakar yang lebih baik untuk memahami. Pemasangan dalaman mesti difikirkan terlebih dahulu.

Untuk melakukan ini, adalah wajar untuk memulakan kabel plumbum di sisinya dari atas atau dari sisi, dan kabel keluar dari sebaliknya. Teknik ini juga menjimatkan panjang kabel.

Apabila pemasangan, disarankan untuk mematuhi teras warnadiberikan sebagai contoh untuk kabel input. Apabila ini tidak mungkin, maka ujung-ujung teras ditandatangani dengan penanda yang tidak pudar atau dakwat hitam berdasarkan dichloroethane.

Tayar untuk sifar bekerja dan perlindungan terletak di sebelah, menyediakan akses percuma kepada mereka. Penggunaan reka bentuk khas blok terminal untuk tayar di perumahan memudahkan pemasangan, menjadikannya lebih mudah difahami.

Apabila pemutus litar berbeza digunakan dan bukannya RCD dengan pemutus litar, sifar berfungsi selepas ia keluar secara langsung ke kabel beban, dan bukan pada busbar. Jika tidak, algoritma difavtomat akan berubah, litar akan berfungsi dengan tidak betul.

Reka bentuk pemutus litar memerlukan pemasangan mereka dalam kedudukan menegak dengan kenalan input dari atas. Dengan lokasi yang berbeza, mereka bekerja, tetapi sumber mereka dikurangkan. Hanya jenama terkenal syarikat seperti Siemens atau Legrand yang membolehkan orientasi sewenang-wenangnya model mahal produk mereka.

Menyambung wayar masuk ke mesin dilakukan pada bahagian atas kenalan, dan litar keluar pada yang lebih rendah. Ini adalah kebiasaan mengikut etika juruelektrik: memudahkan pencarian untuk munculnya kesalahan di dalam litar.

Di samping itu, dalam reka bentuk kebanyakan mesin, hubungan tetap terletak di atas. Peranti Arcing dan bahagian hubungan bergerak boleh diletakkan berhampiran mereka. Laluan arus dari bahagian bawah boleh menyebabkan kehilangan tenaga.

Dalam sebarang kes, prinsip utama pemasangan mestilah keseragaman lengkap kaedah menyambung konduktor ke atas semua unsur di dalam badan perisai.

Hanya satu teras dibenarkan setiap terminal. Jumlah yang lebih besar boleh melemahkan hubungan elektrik dari masa ke masa, jadi ia dilarang oleh peraturan.

Untuk menyambungkan mesin automatik ke satu sama lain, ramai juruelektrik membuat jumper. Penampilan estetika dan sambungan yang boleh dipercayai sikat elektrikyang dihasilkan oleh pengeluar pemutus litar. Mereka mempercepat pemasangan, menjimatkan ruang untuk wayar.

Semua kerja di dalam perisai dijalankan mengikut rajah sambungan elektrik yang diluluskan, satu salinan yang mesti sentiasa berada di tangan. Selalunya ia boleh dilekatkan dengan mudah ke pintu dari dalam. Dalam kes ini, semua sambungan pemasangan litar dipindahkan dengan menandakan peralatan sedia ada.

Setiap elemen skema kerja mesti ditandatangani supaya tujuannya jelas walaupun dengan sepintas lalu. Untuk melakukan ini, anda boleh menaip teks pada komputer dan mencetak label penjelasan kecil pada pencetak.

Apabila tidak ada tempat untuk label tersebut, sebutan digital terang digunakan untuk semua peralatan, dan meja penjelasan dengan penafsiran terperinci tentang maklumat yang diperlukan terpaku pada pintu. Ia mudah untuk menyimpan daun sedemikian berhampiran panel elektrik.

Dokumentasi terperinci, pelabelan yang jelas dan pemasangan intuitif meningkatkan kebolehpercayaan operasi peralatan elektrik, memberi panel elektrik penampilan estetik, dan memberikan penyelesaian masalah yang cepat.

Setelah selesai kerja pemasangan, pemeriksaan semua peralatan terpasang adalah wajib, tempat sambungan elektrik dan pengikat unsur-unsur diapit, pemasangan dilakukan dengan betul dan diukur rintangan penebat rantai dipasang sepenuhnya. Hanya selepas ini, kemasukan percubaan di bawah beban dan ujian beroperasi dibenarkan.

Semasa operasi, adalah perlu untuk menjalankan peperiksaan pencegahan berkala dan menyemak keadaan sambungan berulir di terminal. Ini akan menjamin operasi yang boleh dipercayai untuk masa yang lama.

Comments

[#1]

Saya tidak membaca teks itu. Lukisan disemak. Pada pendapat saya, skim itu dibuat sepenuhnya salah dan bahkan bodoh.

1. Mengapa RCD tahan api pada 300mA jika lebih lanjut mengikut skema pada semua cawangan RCD pada 30mA? RCD 30mA akan melindungi semua litar dari api sepuluh kali lebih baik daripada RCD 300mA.

2. Mengapa begitu banyak RCD secara umum. Untuk apa-apa litar kecil, satu persamaan pada 30mA cukup. Sedikit mahal dan tidak berguna.

3. 25A hingga 2.5 wayar tidak terlalu banyak? Memandangkan keadaan peletakan, sebagai peraturan, penebat haba dan penyejukan tidak boleh dimuatkan oleh lebih daripada 20A.

4. Ia tidak masuk akal untuk meletakkan wayar 2.5 untuk kedai-kedai tujuan umum. Jika salur keluar paling jauh berada pada jarak panjang wayar sehingga 30m. Kawat C16 yang dilindungi 1.5mm menyediakan penurunan voltan dalam had biasa dan melindungi soket sendiri, yang semuanya 16A. 5-6 cawangan diletakkan pada satu cawangan.

5. Ia tidak masuk akal untuk memilih garisan berasingan untuk peranti sehingga 3.6kW. Ini adalah kuasa muktamad untuk dawai 1.5mm. Oleh kerana semua peranti sehingga kuasa ini disambungkan ke mana-mana saluran pada rangkaian yang dikongsi.

6. Lampu perlindungan 1.5 dan 10A. Ia mungkin tetapi paling kerap tidak rasional, kerana ia lebih mudah untuk membuat pencahayaan dari dawai yang sama seperti soket 1.5mm dan C16. Kenapa dua wayar yang berasingan untuk sebuah bilik jika tiada pengguna khas yang dirancang di dalamnya.

7. Nah, kenapa 63A di pintu masuk. Sudah berjaya, orang menguruskan dengan dapur elektrik dan 16A di pintu masuk, walaupun ini sudah tentu tidak mencukupi.

8. Combs pada mesin automatik biasanya tidak membenarkan anda untuk mengumpul perisai yang baik di mana segala sesuatu terletak dari kiri ke kanan dan dari atas ke bawah mengikut skema, input sentiasa di atas, dan output selalu dari bawah.

[#2]

Pertama anda perlu mencari kabel dengan konduktor jujur ​​1.5mm2, dan kemudian tidak lebih dari 10A mesin automatik untuk baris ini. Mengenai fakta bahawa mesin untuk beberapa waktu memegang arus melebihi nominal, saya harap mereka tidak lupa, sebelum memberi nasihat?

Dan kira-kira sedikit mahal dan tidak berguna, terpulang kepada pelanggan dan pemasang, baik, atau pereka. Tidak semua orang suka menyelamatkan keselamatan mereka.

[#3 Nikolay]

Sekali lagi, memberi nasihat tentang bagaimana bodoh (dalam elektrik) untuk meningkatkan bekalan kuasa rumah anda? Dalam kehidupan, seseorang dapat melihat apa-apa buruk yang dilihat dari tukang-tukang itu. Adalah mungkin untuk menukar mentol atau suis lampu, tetapi saluran keluar dan yang lain hanya istimewa. Artikel yang sangat baik diterbitkan di laman web ini, terima kasih, tetapi tidak ada keperluan untuk amatur untuk memberitahu betapa mudahnya. Saya diajarkan bahawa PUE adalah undang-undang untuk juruelektrik, dan ia ditulis oleh kesihatan dan kehidupan yang terdahulu, dan dalam artikel anda ternyata mudah dan mudah - sesiapa sahaja boleh, hanya membaca dari anda. Terima kasih atas nasihat dan bantuan anda, tetapi biarkan semua orang melakukannya dan belajar. Yang terbaik, Nikolai

[#4]

Vladimir,
Saya tidak tahu bagaimana keadaan anda jauh, tetapi di dalam saya jika ia ditulis bahawa 3x1.5 meter persegi maka ia adalah.Tetapi dengan perbelanjaan 10A atau 16A, persoalannya tentu menarik. Sumber yang berlainan, berbeza PUE menunjukkan dengan berbeza. Dari pengalaman saya tahu bahawa 16A pada 3x1.5 tanpa masalah.
Dalam PUE sedikit kurang tetapi juga menarik pada 16A.

Dan dengan perbelanjaan yang sedikit mahal dan tidak berguna untuk memutuskan dalam kes tidak pelanggan. Pemasang mungkin bijak dan menyedari semua aspek perkara tersebut. Pendawaian elektrik yang diilhamkan dengan pemadaman yang berlebihan sama sekali tidak meningkatkan keselamatan. Sebaliknya, perolehan, tetapi juga mengurangkan kebolehpercayaan keseluruhan sistem. Pemasangan yang direka dengan baik adalah satu-satunya yang paling sesuai untuk semua tugas yang telah dicapai. Optimal bermakna bahawa ia mempunyai segala yang diperlukan dan tidak ada lagi. Kemudian semuanya akan teratur dengan keselamatan dan kos.

[#5]

Skim perisai, mungkin untuk bangunan apartmen, berdasarkan peranti perlindungan. Kenapa, sebagai contoh, untuk memasang RCD untuk setiap cawangan bahawa pengguna kategori tinggi memerlukan pemilihan yang tinggi, tetapi pada dasarnya kedua-dua RCD, cawangan dan jumlah, jarak kecil dan bahagian besar wayar akan berfungsi. Memasuki 63 A, dan mengapa tidak 630 atau 1000, mari kita mengecat sepenuhnya, cawangan di kelompok outlet 25A, tetapi automaton itu mesti dipasang di pintu masuk ke apartmen, dan pada soket maksima 16A, lampu 16 A, apa jenis lampu dipasang, apa 3 KW kuasa dimakan. Secara umum, perlindungan adalah buta huruf, saya hanya bersetuju dengan relau elektrik 25 dibenarkan. Pencahayaan adalah cukup 4A, baik, 6.4 A. Pendawaian kepada 2.5 soket adalah normal, walaupun ia sesuai dengan 1.5, lampu adalah 1.5 ya, tetapi cukup 1. Kenapa menggunakan PE untuk pencahayaan, bahawa lampu adalah logam, akses mudah kepada mereka.
Apabila memberikan cadangan, sila jangan menyalin kesilapan dan berfikir, jika skema seperti itu akan ditemui pada tukang, akan ada masalah.

[#6 MaksimovM]

Dalam rajah di atas, saya akan menggantikan RCD dan mesin dengan mesin pembezaan untuk mengurangkan saiz panel elektrik. Ia juga lebih baik untuk memilih difavtomats atau RCDs untuk ambang operasi yang lebih rendah - untuk garis keluar, peranti pelindung untuk arus berbeza 10 mA, untuk input - untuk 30 mA. Sekiranya RCD atau 300 mA difavtomat dibiarkan pada input, maka dalam hal ini, jika peranti pelindung salah satu garis pendawaian keluar gagal, orang itu tidak akan dapat dilindungi secara aman dari kejutan elektrik, kerana arus kebocoran 100 mA atau lebih tinggi adalah membawa maut.

Menurut skema itu, tidak perlu meletakkan RCD pada talian pendawaian yang membekalkan TV, komputer dan pembersih vakum. RCD atau difavtomat mesti dipasang pada talian pendawaian yang akan menghidupkan peralatan elektrik yang paling berbahaya dari sudut pandangan kecederaan manusia.

Bagi penarafan pemutus litar masukan atau mesin pembezaan, apabila memilihnya, arus penarafan meter harus diambil kira. Alat pemeteran yang paling dipasang untuk pengguna isi rumah direka bentuk untuk arus 50-60. Juga, perlu mengambil kira hakikat bahawa mesin (difavtomatik) tidak berfungsi dengan segera apabila arus undian melebihi, tetapi selepas beberapa waktu, bergantung pada nilai semasa. Iaitu, apabila memilih peranti pelindung input untuk arus penarafan yang sama sebagai meter elektrik, yang kedua boleh beroperasi dalam mod beban yang akhirnya akan membawa kepada pengurangan hayat perkhidmatannya.

Iaitu, jika meter diberi undian untuk arus nilai 50 A atau 60 A, maka anda mesti memilih pemutus litar masukan untuk penarafan yang lebih rendah, contohnya, 40 A atau 50 A (untuk peranti pemeteran pada 50A dan 60 A).
