Skim untuk menyambung soket di apartmen dan rumah

Dalam praktiknya, terdapat banyak cara untuk menyambung saluran elektrik dengan pendawaian. Semasa pelaksanaannya, matlamat yang berlainan dapat dilakukan, dari penjimatan bahan dan cara untuk operasi peralatan yang dapat diandalkan, jangka panjang dan aman.

Memandangkan keperluan penduduk semakin meningkat untuk penggunaan alat elektrik yang kuat dalam kehidupan seharian, kita harus memikirkan litar elektrik yang paling baik untuk rangkaian rumah yang menyediakan keselamatan maksimum semasa operasi. Ia harus dibahagikan kepada dua komponen sistem:

• unit kuasa yang menyediakan kuasa kepada peralatan rumah tangga melalui saluran;

• sistem pencahayaan, dipisahkan daripada kerja unit kuasa.

Untuk membuat litar kuasa di dalam papan pemuka, pemutus litar dipasang mengikut bilangan sambungan yang diperlukan. Dari setiap mesin, kabel diletakkan pada kotak cawangan, satu atau lebih. Mereka disambung secara siri, tetapi nombor mereka tidak boleh melebihi empat. Di dalam setiap kotak, kabel lain disambungkan, yang membekalkan voltan ke saluran keluar.

Oleh itu, dari satu kotak cawangan hanya satu, satu saluran keluar, tiada lagi yang disambungkan.

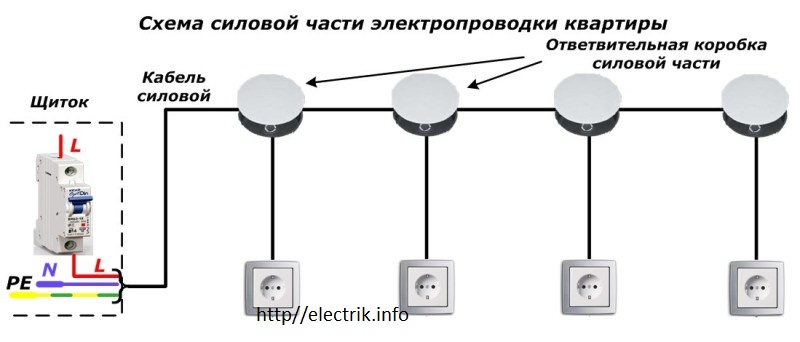

Rajah. 1. Rajah bahagian kuasa pendawaian elektrik pangsapuri

Sistem pencahayaan juga bermula dengan pemutus litar di perisai perumahan. Dari sini, kabel lampu masuk ke kotak cawangan satu, dan seterusnya. Setiap lampu bilik dengan suis sendiri disambungkan melalui kabel melalui terminal kotak individu.

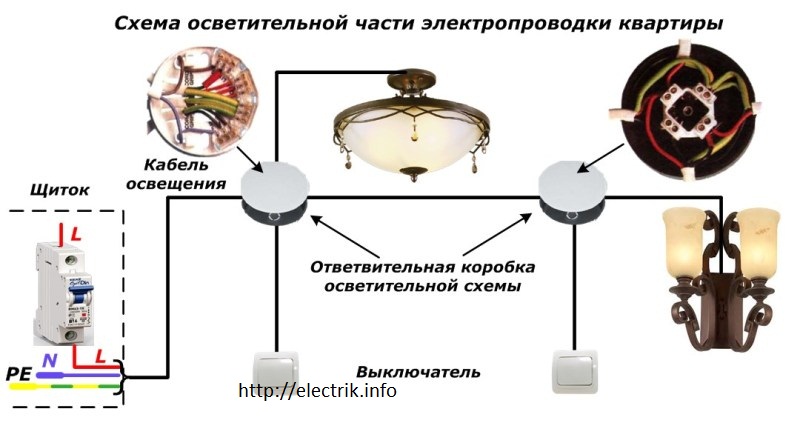

Rajah. 2. Skema bahagian lampu pendawaian elektrik pangsapuri

Untuk wayar bahagian kuasa dan pencahayaan, kabel yang berbeza digunakan, yang sepatutnya berbeza dari satu sama lain dengan warna lapisan penebat. Ini akan membolehkan masa depan untuk menentukan litar elektrik yang dikehendaki dengan cepat.

Peranti kotak cawangan boleh berbeza, tetapi semasa operasi, reka bentuk dengan empat blok penghubung dilengkapi dengan dua, dan sebaik-baiknya tiga, kenalan adalah mudah.

Outlet disambungkan ke litar kuasa oleh tiga wayar dan di dalam kotak simpang ia cukup untuk menggunakan bilangan terminal yang sama bagi mereka, dan untuk litar pencahayaan berfungsi, lebih banyak kenalan diperlukan: empat untuk satu suis utama dan lima untuk dua kunci.

Bilangan peralatan elektrik rumah yang digunakan di apartmen memberi kesan kepada bilangan kedai. Sesetengah bilik mesti mempunyai lebih daripada sepuluh. Penggunaan wayar sambungan, tee dan beregu perlu dielakkan kerana alasan keselamatan. Oleh itu, adalah disyorkan untuk memasang blok khas di dinding, yang boleh menyertakan sehingga empat cawangan.

Dalam unit ini, semua kenalan di kilang dapat dihubungkan dengan betul dalam satu reka bentuk dan dialihkan ke terminal luaran untuk menghubungkan wayar. Peranti ini direka untuk beban maksimum yang ditentukan oleh pengeluar, dan oleh itu ia dianggap apabila menyambung kabel untuk pendawaian apartmen sebagai satu soket.

Di dapur, apabila menggunakan beberapa perkakas elektrik yang kuat, sebagai contoh, mesin basuh pinggan mangkuk dan dapur elektrik atau cerek elektrik, beban mungkin melebihi kuasa yang dibenarkan menggunakan blok soket. Ini adalah prasyarat untuk kemalangan. Rekaan tersebut tidak dipasang di dapur.

Dijual ada reka bentuk outlet yang kelihatan seperti unit tunggal, tetapi mereka tidak. Mereka mempunyai soket tunggal dipasang dalam satu kes, yang mesti dihubungkan dengan wayar ke pemutus litar. Tetapi dalam amalan, ini agak sukar.

Sebagai jalan keluar dari keadaan ini, adalah dicadangkan bahawa soket berdekatan disambung selari dengan satu sama lain dengan wayar, tetapi tidak digunakan untuk pengguna intensif tenaga. Bilangan cawangan tersebut tidak boleh melebihi empat. Dalam kes-kes luar biasa, yang melampau, ia dibenarkan untuk menyambungkan outlet kelima. Dan bagi pengguna elektrik yang kuat untuk mencipta litar kuasa yang sesuai dari pemutus litar individu.

Baca lebih lanjut mengenai ciri-ciri penyambung pengguna elektrik yang berkuasa di sini:Cara memasang dan sambungkan soket untuk dapur dan mesin basuh

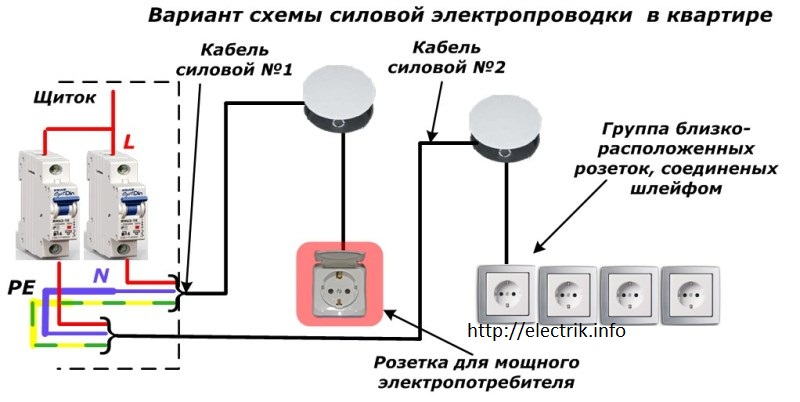

Rajah. 3. Varian gambarajah pendawaian kuasa apartmen

Dengan skema sedemikian, dua rangkaian berasingan litar kuasa boleh diletakkan dalam satu bilik.

Penerusan artikel:Bagaimana untuk menyambung konduktor pelindung neutral ke kedai
