Pendawaian di rumah kayu - jenis dan kos kerja

Dalam tahun-tahun kebelakangan ini, banyak dari senegara kita, memulakan pembinaan rumah mereka sendiri, memberi keutamaan kepada rumah-rumah kayu klasik. Dan ini dapat difahami, kerana ini adalah bangunan mesra alam yang diperbuat daripada bahan semula jadi.

Walau bagaimanapun, semua bangunan kayu mempunyai satu kelemahan yang serius, iaitu tahap kebergantungan bahan-bahan sumber yang tinggi. Statistik Kementerian Kecemasan menunjukkan bahawa punca utama kebakaran bangunan yang diperbuat daripada kayu adalah pendawaian elektrik yang rosak. Itulah sebabnya syarat ketat dan mandatori dikenakan terhadap pemasangan elektrik di rumah-rumah kayu.

Jika anda bercadang untuk membina sebuah rumah kayu, maka keutamaan akan menjadi pemasangan rangkaian elektrik di masa hadapan. Anda mesti faham bahawa kualiti, dan yang paling penting pemasangan pemasangan pendawaian elektrik, adalah jaminan keselamatan tetap dan selamat anda.

Dalam artikel ini, kami akan cuba untuk mendedahkan topik tersebut sebagai pendawaian elektrik di rumah kayu. Marilah kita lebih terperinci mengenai kelebihan dan kekurangan pelbagai jenis pemasangan pendawaian elektrik, serta kos kewangan yang mungkin. Anda akan mempunyai peluang untuk membandingkan beberapa kaedah pendawaian dan memilih yang paling sesuai untuk anda.

Satu contohnya ialah sebuah rumah log dua tingkat biasa dengan keluasan 245 meter persegi.

Untuk kejelasan semua pengiraan yang dibuat, kami memberi perhatian kepada anda satu rajah rancangan pendawaian elektrik di rumah yang ditentukan.

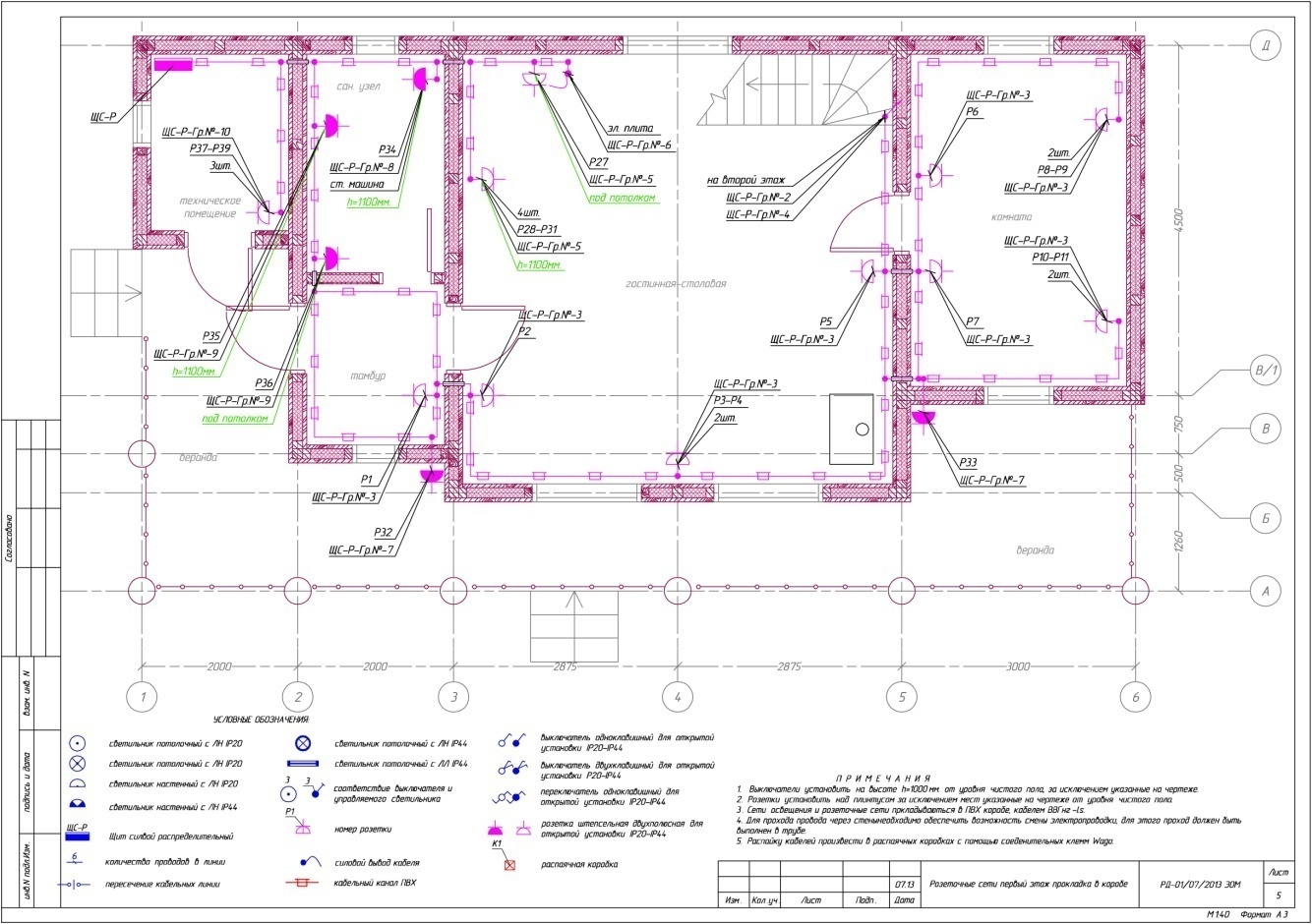

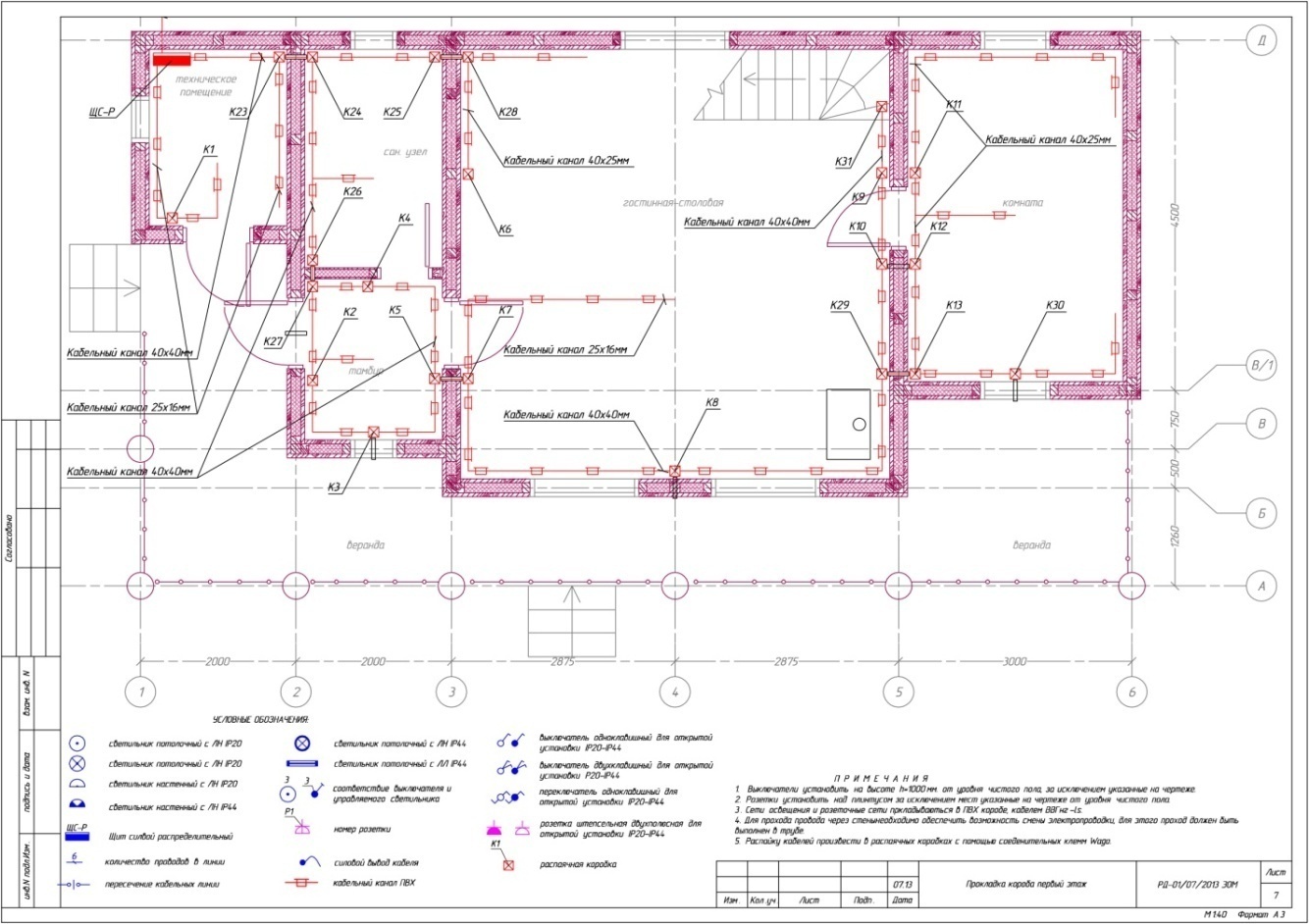

Tahap pertama (klik pada gambar untuk memperbesar):

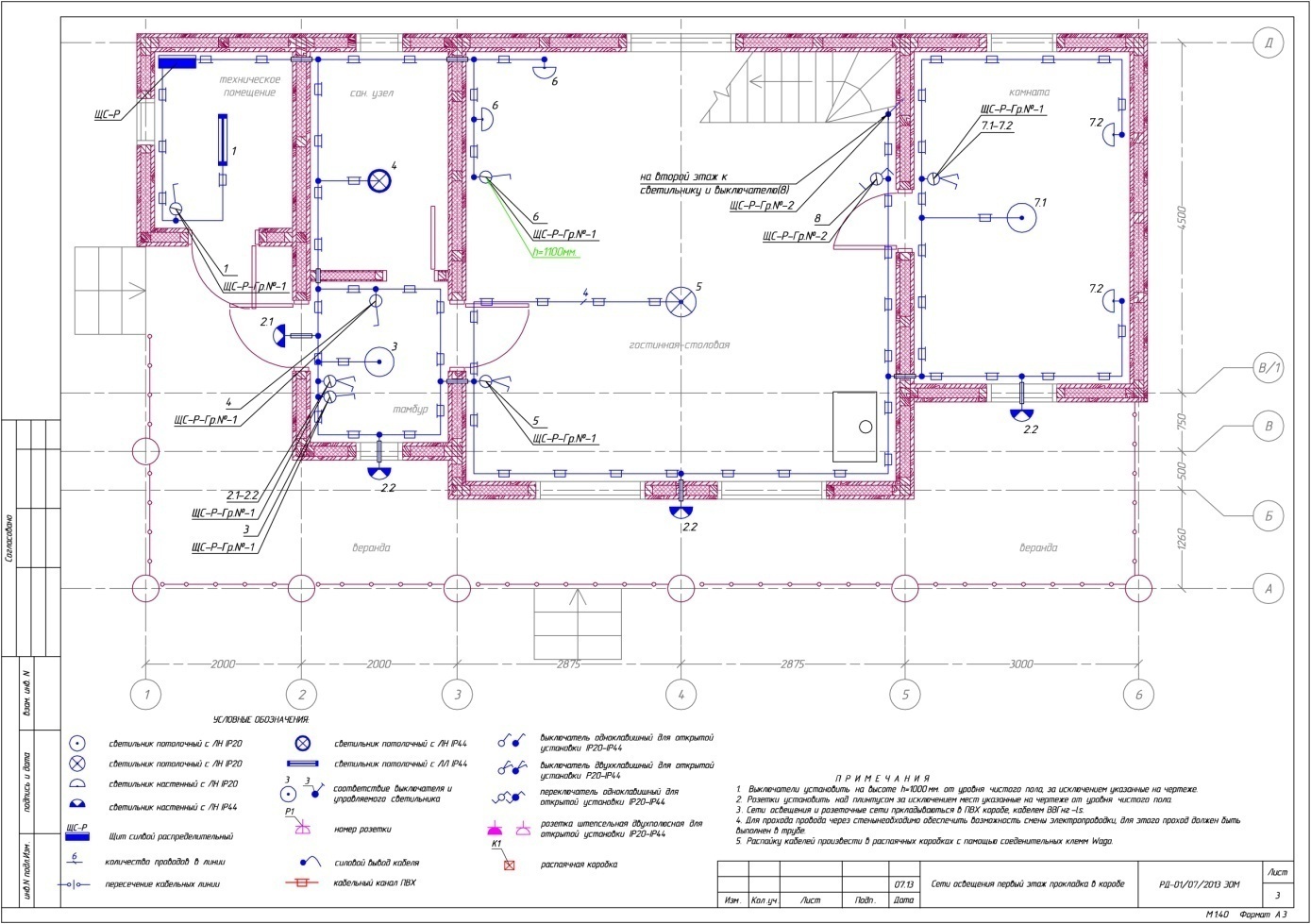

Skim pencahayaan:

Litar elektrik:

Tata letak keluar:

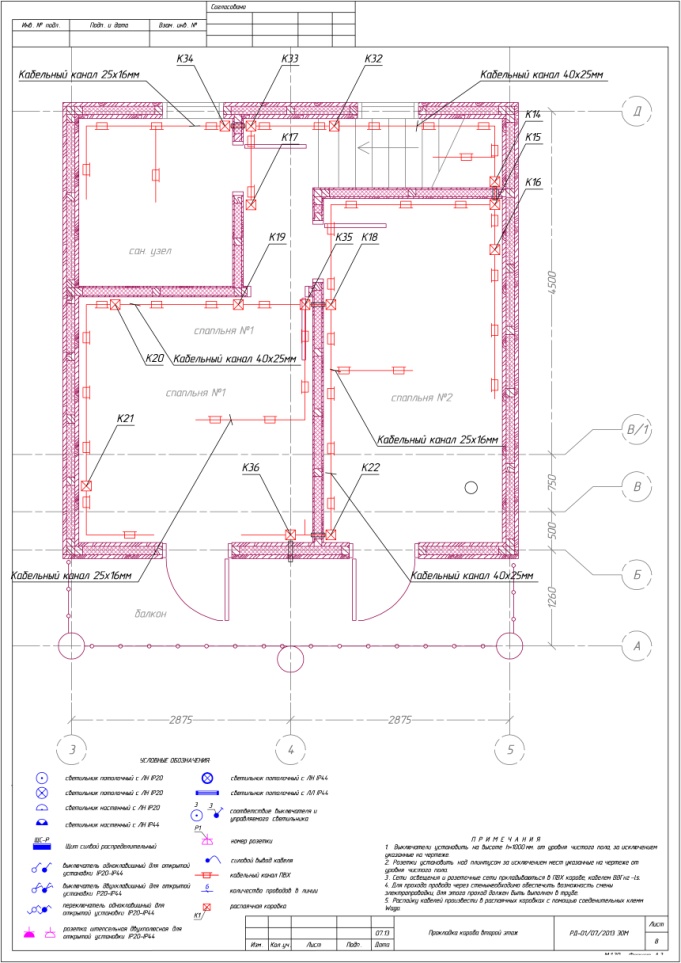

Tahap ke-2 (klik pada gambar untuk memperbesar):

Litar elektrik:

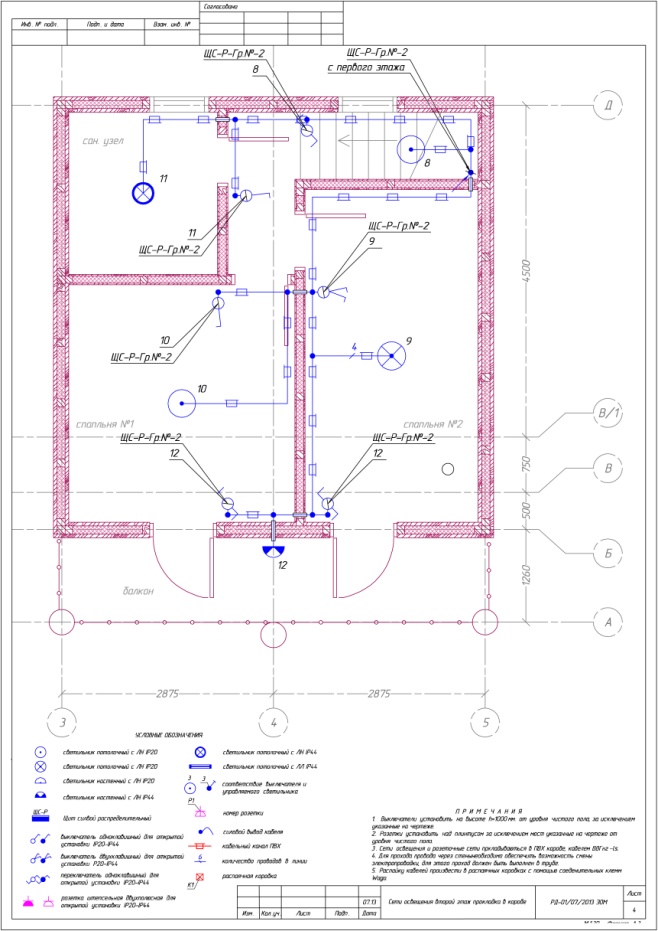

Skim pencahayaan:

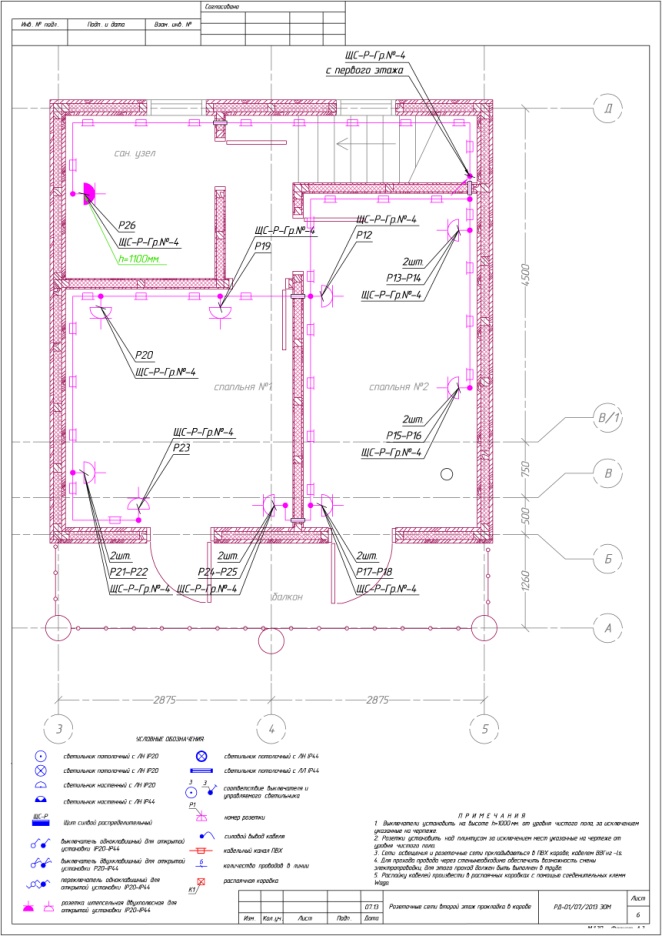

Tata letak keluar:

Seterusnya, kami mempertimbangkan lebih terperinci jenis pendawaian yang paling popular di rumah kayu.

Pemasangan elektrik di kotak PVC

Keadaan yang sesuai untuk pendinginan pendawaian elektrik;

Kesederhanaan dan kemudahan pendawaian;

Akses tidak terhad kepada pendawaian elektrik dan keupayaan untuk menggantikan bahagian individu;

Keupayaan untuk menyambungkan mata tambahan kuasa elektrik.

Walau bagaimanapun, kaedah ini juga mempunyai kelemahan tertentu, khususnya, apabila struktur menyusut, merosakkan dan ubah bentuk kotak plastik mungkin. Dalam kes ini, anda perlu memasang semula pendawaian elektrik di rumah kayu, di kawasan berasingan. Di samping itu, penglihatan elektrik secara visual tidak begitu menarik dan mencipta kontras tertentu di dalam rumah log.

Pemasangan elektrik di kotak PVC dengan sarung dinding

Kaedah ini digunakan sebagai alternatif. Dinding pelapisan dengan lapisan dan pemasangan dalam kotak PVC biasanya dijalankan untuk satu sebab mudah. Selalunya seseorang, setelah membina sebuah rumah dan memulakan kerja elektrik, dihadapkan dengan tawaran harga yang tinggi untuk kerja-kerja elektrik.

Jadi, sebagai contoh, kos wayar untuk pendawaian retro adalah pesanan magnitud yang lebih tinggi daripada biasa, dan sebagainya. Walau bagaimanapun, jumlah angka kos untuk kaedah ini tidak begitu berbeza dengan jenis lain.

Menurut pakar, untuk rumah log, ini bukan pilihan terbaik. Ia tidak praktikal untuk membina sebuah rumah log untuk kemudiannya melapisi dengan lapisan.

Nota: Sekiranya anda bercadang untuk mencantumkan sebuah rumah dari dalam dengan klapbor, semua pendawaian elektrik hendaklah dijalankan menggunakan paip beralun logam khas. Kaedah memasang wayar ini boleh dipercayai dan memenuhi keperluan keselamatan kebakaran.

Sekiranya anda memilih kaedah pemasangan elektrik di rumah kayu ini, anda perlu memahami bahawa pemprosesan log, gaya penebangan dan ciri-ciri teknologi lipatan rumah tidak lagi mempunyai makna dari sudut pandangan estetik, semua ini akan tersembunyi di bawah lapisan.

Pemasangan dengan cara penebat, atau pendawaian retro

Kaedah pemasangan elektrik ini mempunyai beberapa kelebihan dan merupakan pilihan purata untuk kos. Sebagai contoh, pengecutan struktur tidak menjejaskan keadaan pendawaian elektrik. Walaupun dawai itu hancur di suatu tempat, ia mudah untuk menariknya dan membawanya ke bentuk yang betul.

Lokasi semua titik elektrik boleh ditentukan selepas selesai pembinaan. Di samping itu, anda boleh menggantikan suis dan soket yang rosak atau lokasi mereka dengan mudah.

Bagi kelemahan kaedah ini, pertama sekali, ia adalah banyak wayar. Jadi di beberapa tempat, anda boleh mempunyai sehingga lima atau lebih wayar berasingan, tidak menyebutnya meletakkan perisai kuasa, yang pada gilirannya tidak kelihatan cantik.

Pendawaian tersembunyi

Selaras dengan klausa 7.1.32 arahan PUE, di rumah kayu, pemasangan siram hanya dibenarkan dengan penggunaan paip logam. Kaedah tersembunyi untuk memasang pendawaian elektrik di rumah-rumah kayu adalah susah payah dan, dengan itu, proses yang paling mahal. Walau bagaimanapun, dari sudut pandangan pereka, kaedah ini paling menarik.

Pemasangan talian utama pendawaian elektrik dilakukan di peringkat pembinaan, sebelum meletakkan lantai dan siling. Wayar elektrik diletakkan di dalam paip keluli, dan lif untuk suis, soket dan lekapan dijalankan di lubang menegak di dinding.

Tugas utama pada tahap ini adalah dengan tepat menentukan lokasi yang dimaksudkan untuk peralatan elektrik di dalam rumah. Kaedah pemasangan ini mengandaikan bahawa semua komunikasi akan disembunyikan, dan penyesuaian lanjut mengenai mata elektrik agak rumit. Dalam erti kata lain, anda tidak akan dapat memindahkan atau menambah saluran lain tanpa pelanggaran yang signifikan di pedalaman rumah.

Untuk kerja pemasangan selanjutnya, perlu membuat pelan untuk lubang menegak penggerudian, yang dilaksanakan selaras dengan pelan lokasi pengguna arus elektrik.

Penting semasa memasang pemasangan siram:

Pertama sekali, anda mesti memastikan bahawa bangunan anda betul-betul terisolasi atau menggunakan kayu yang paling tebal, tidak kurang daripada 240mm. Bukan rahsia lagi bahawa dalam hal membekukan bangunan rumah, paip logam mula menghasilkan kondensat, yang menyebabkan rusaknya pokok itu.

Di sini, tidak penting adalah keupayaan untuk menentukan titik embun, atau, dengan kata lain, suhu di mana pemeluwapan berlaku dan, berdasarkan ini, menyusun paip dengan kedalaman yang diperlukan di dinding. Dan juga untuk ini, bahan-bahan penebat dipilih mengikut pengiraan kejuruteraan haba. Adalah penting untuk diperhatikan bahawa tidak setiap pakar boleh membuat pengiraan sedemikian.

Ia juga perlu untuk mempertimbangkan isu-isu yang berkaitan dengan insurans hartanah. Kos homebuilding kami (245 m persegi M.) Pada masa ini akan menjadi kira-kira 6 juta Rubles, masing-masing, ia mesti diinsuranskan.

Jika pelanggaran keselamatan kebakaran yang serius ditemui, anda boleh dinafikan insurans harta. Walaupun dengan persetujuan penanggung insurans, pelanggaran standard keselamatan yang serius mungkin kemudiannya menjadi alasan untuk menolak pembayaran insurans sekiranya berlaku kejadian yang diinsuranskan.

Apa yang perlu dipilih, atau menyambung semula pakar

Menurut pakar, untuk rumah kayu, pilihan yang paling sesuai adalah untuk menggabungkan dua kaedah pemasangan elektrik. Khususnya, ini pendawaian retro gaya dan kaedah pemasangan yang tersembunyi. Di mana anda boleh menyembunyikan pendawaian elektrik di tingkat atau di lantai, wayar tersembunyi, dan di mana terdapat keperluan untuk pendawaian di dinding, anda boleh menggunakan wayar retro.

Analisis perbandingan kaedah dan kos pendawaian di rumah kayu:

Jenis pemasangan

Bahan

Pemasangan dalam kotak PVC

Saya

Pendawaian Retro II

Pemasangan yang tersembunyi dalam paip logam

III

Soket 32 ​​pcs

Daripada 29 600 gosok

Daripada 29 600 gosok

Dari 27 520 gosok

Beralih 14 pcs

Dari 13 720r

Dari 13 720r

Dari 12 600 gosok

Kotak persimpangan 36pcs

Dari 34 560 r

Dari 34 560 r

Dari 2 092r

Bahan untuk posting

39 033 gosok

107 000 gosok

85 632 gosok

Lain-lain (pengapit, skru menegak sendiri, pengapit dan unsur tambahan lain)

5 963 gosok

-

5 184 gosok

Kerja

64 850 sapu

123 050 sapu

232 275 (ini termasuk penyediaan dinding dan pemasangan paip logam 950r / m2)

Letakkan papan 244.5 m2

Kos bahan kira-kira 320 gosok / m2 (lapisan paling biasa), dan kos kerja ialah 280 gosok / m2 (320 + 280) * 244.5 = dari 146 700 gosok

* Kos purata di Internet, juga perhitungan tidak menunjukkan kos paku, penebat, skru penekanan diri, dll.

Jumlah

a) jumlah harga

b) harga dengan lapisan

a) 187 726 sapu

b) 334 426 gosok

317 404 r

365 303 r

* Kos purata di Internet.

Harus diingat bahawa untuk analisis dan pertimbangan kami mengambil peralatan elektrik dan produk yang termasuk dalam kategori harga yang sama, tetapi dalam variasi pemasangan yang berlainan. Senarai ini termasuk produk dari pengeluar terkemuka pendawaian elektrik dalam gaya retro dari Asia Tenggara dan Eropah. Sila ambil perhatian bahawa jenama yang dibentangkan di sini adalah jenama terkemuka di pasaran domestik.

Kesimpulan:

Kaedah pemasangan elektrik yang anda tidak pilih, anda harus memahami bahawa rumah kayu terbuat dari bahan yang sangat mudah terbakar. Dan pelanggaran kasar peraturan pendawaian boleh membawa kepada akibat yang paling menyedihkan. Pendawaian di rumah kayu, ini tidak berlaku apabila anda boleh menyimpan.

Pakar mengesyorkan mempercayai kerja tersebut hanya kepada pakar yang berkelayakan yang mempunyai pengalaman yang relevan, dan hanya menggunakan komponen dan bahan berkualiti tinggi sahaja. Minta kerja kepada profesional dan dapatkan hasil yang dikehendaki dan keselamatan maksimum.

LLC "Salvador and Co"

2014 tahun
