Kawalan pencahayaan dari dua, tiga atau lebih tempat
Salah satu tugas yang paling biasa untuk juruelektrik "apartmen" ialah memasang satu atau lebih lekapan. Biasanya ini tidak menimbulkan sebarang masalah, kerana menyambung satu suis cukup mudah. Tetapi selalunya anda perlu memastikan bahawa mentol menghidupkan dari beberapa tempat, contohnya, dari dua, lebih - kurang kerap. Dalam artikel ini, kita akan mempertimbangkan skim kawalan pencahayaan dengan bantuan beberapa suis.
Kawalan cahaya dari dua tempat
Masalah ini sering dijumpai di rumah-rumah persendirian di tapak berhati-hati, contohnya, berhampiran pintu depan dan pintu masuk, di pintu masuk halaman, serta di rumah-rumah dengan beberapa lantai, supaya boleh menghidupkan cahaya dari mana-mana lantai dan selamat turun tangga.
Masalah utama ialah jika anda memasang dua suis biasa pada satu lampu, maka tidak kira bagaimana anda menyambungkannya, mereka mestilah sama ada atau kedua-duanya mati. Oleh itu, tidak akan dapat mengawal pencahayaan sepenuhnya dari beberapa tempat mengikut skim tersebut.
Untuk menyelesaikan masalah ini, gunakan pemutus litar. Peranti sedemikian lebih tepat dipanggil suis. Mari kita lihat litar dan ciri suis laluan.
Di sini kita melihat bahawa pemutus litar adalah berbeza daripada pemutus litar biasa. Sekiranya dalam versi standard, kenalan itu ditutup atau tidak, maka kenalan yang bergerak sama ada pada satu baris atau yang lain, itulah sebabnya saya memanggilnya suis.
Jika anda masih tidak faham bagaimana litar ini berfungsi, pertimbangkan negeri-negerinya:
1. Pada kedua-dua suis, kekunci ditekan ke kedudukan "UP" - lampu sedang, arus mengalir melalui wayar "atas" (jika anda melihat rajah di atas).
2. Suis pertama berada di kedudukan "BAWAH", dan yang kedua adalah "UP" (atau sebaliknya) - tiada aliran semasa melalui litar, lampu tidak menyala.
3. Kedua-dua suis dalam kedudukan "rendah" - mengalir semasa melalui dawai "bawah", dan lampu sedang dihidupkan.
Litar ini cukup mudah untuk dibina:
1. Langsung sambungkan sifar ke lampu dari kotak pengedaran atau dengan cara lain, bergantung kepada keadaan
2. Kabel tiga teras memanjangkan kepada suis yang paling dekat dengan sumber kuasa (katakan rangkaian 220V). Inti pertama dihubungkan dengan fasa dan sentuhan bergerak tengah suis. Di bawah ini kita membentangkan terminal suis dan litarnya berulang kali.
3. Dua wayar yang selebihnya disambungkan kepada sepasang hubungan tetap output dan suis kedua.
4. Dari sentuhan bergerak tengah dari suis kedua, kita mengambil fasa keluar dan menyambungkan ke lampu.
Suis laluan berbeza dengan yang biasa kerana ia mempunyai hubungan suis, jadi terdapat tiga terminal untuk sambungan dan bukan dua di atasnya. Mereka juga satu, dua dan tiga kunci. Kemudian skim ini hanya ditiru mengikut bilangan kunci dan kumpulan lampu seperti yang ditunjukkan dalam gambar di bawah.
Menarik: Jika anda mempunyai peluang untuk menyambung fasa dengan sifar ke setiap suis dengan kos kabel minima dari kotak persimpangan yang berlainan, anda boleh menggunakan versi alternatif litar ini. Ia berbeza di mana mentol disambungkan kepada kenalan alih, dan fasa dengan sifar ke tetap dan, oleh itu, cermin.
Bagaimana untuk melancarkan
Untuk memudahkan pemasangan, anda perlu membayangkan terlebih dahulu bagaimana anda akan meletakkan kabel, yang lebih dekat dengan suis pertama dan yang lebih dekat dengan yang kedua - kotak pengedaran dengan fasa masuk atau lampu, atau mungkin kedua-dua ... Tetapi dalam kebanyakan kes, anda memerlukan dawai tiga wayar atau kabel mudah, Bergantung pada keadaan operasi dan pemasangan, berikut adalah sesuai:
-
VVG 3x1.5;
-
PVA 3x0.75 ... 3x1.5;
-
ШВВП 3х0.75 ... 3х1.5;
-
Atau analog asing dari NYM seksyen yang serupa.
Anda boleh menggunakan wayar dari wayar ini secara berasingan, dan juga membeli wayar tunggal teras jenama PV, sepadan dengan kelas fleksibiliti, sebagai contoh, PV-1 adalah versi monolitik yang tegar. Dalam kes ini, kebarangkalian kesilapan akan dikurangkan, terutamanya jika anda memilih konduktor berwarna-warni. Gambar di bawah menunjukkan salah satu pilihan pemasangan dalam bentuk yang lebih visual:
Pengurusan tiga atau lebih tempat
Sekiranya anda mahu lampu menyala dari tiga tempat atau lebih, suis silang pergi ke pertempuran, kadang-kadang dipanggil suis pertengahan. Litar ditunjukkan di bawah.
Pemula boleh takut dengan litar kawalan cahaya dari tiga tempat, tetapi mari kita faham. Switch over-over - ini adalah suis pass-through yang sama dengan hanya satu kunci, dua kumpulan kenalan dihidupkan serentak. Satu-satunya perbezaan di bahagian yang dapat dilihat ialah pada terminal 4 salib untuk menghubungkan wayar, dan pada laluan 3.
Mengapa saya memerlukan suis silang? Kemudian, di litar kawalan pencahayaan dari dua tempat, suis laluan disambungkan oleh dua wayar, dan oleh kerana itu, talian bekalan kuasa yang diperlukan untuk menyambung secara terpilih. Di sini anda perlu juga menukar pasangan wayar antara satu sama lain, untuk ini mereka menggunakan suis silang.
Logik litar adalah mudah, mari kita fahami hanya untuk kecingkungan yang kita tetapkan suis sebagai A, B dan C, dari kiri ke kanan mengikut litar.
1. Semua tiga suis berada di kedudukan "atas" - aliran semasa di sepanjang garis merah dan lampu sedang dihidupkan.
2. Tukar "A" di kedudukan "bawah", yang lain "naik". Kemudian fasa diterapkan ke garis biru, dan lampu disambungkan ke satu merah - arus tidak mengalir. Jika anda menukar suis "B" - "ke bawah", maka lampu akan menyala, kerana semasa akan pergi ke garis merah dalam rajah, perkara yang sama akan berlaku jika anda menukar "C", hanya arus akan pergi bersama garis biru dalam rajah.
Peruntukan yang selebihnya adalah serupa.
Memasang litar suis tiga tempat agak mudah. Kami menghubungkan fasa ke sentuhan tengah antara satu suis melampau melampau, dan dari lulus kedua, dari sentuhan pertengahan, meletakkan dawai pada lampu.

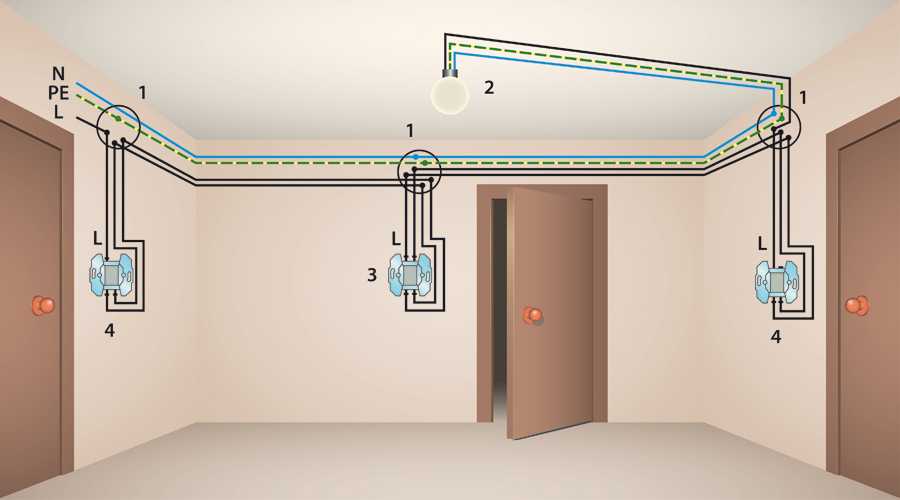

Dari pasca pertama dalam sebarang urutan dan ke mana-mana terminal yang kita sambungkan ke salib, dan, dari kedua terminal kedua, dua wayar ke satu lagi laluan. Sambungan sedemikian digambarkan dengan lebih jelas dalam gambar di bawah.
Peningkatan bilangan suis untuk mengawal satu luminaire hanya dengan prinsip menambah salib kepada jurang. Di bawah adalah litar kawalan cahaya dengan 4 tempat.
Skim yang sama, tetapi untuk kawalan dari 5 tempat:
Kesimpulannya
Litar kawalan cahaya di atas dari beberapa tempat agak mudah, tetapi mereka mempunyai satu kelemahan - mudah dikelirukan dalam wayar, serta penggunaannya yang tinggi. Ini mungkin tidak dapat dilaksanakan secara ekonomik memandangkan strob atau kos memasang garis dengan cara luaran, mungkin lebih mudah memasang beberapa lampu di laluan anda. Walau bagaimanapun, terdapat cara yang lebih mudah - geganti denyutan untuk kawalan pencahayaan, kami memeriksa secara terperinci dalam artikel ini: Relay gerak dan penggunaannya
